Ingresso cavo di prolunga del Catetere
L'ingresso del cavo di prolunga del Catetere (bianco) è utiliz-
zato per collegare il cavo di prolunga del Catetere, tramite il
quale il Catetere è collegato al Monitor.
Porta USB 2.0
La porta USB 2.0 è utilizzata per trasferire lo storico dei dati
dal Monitor a una chiavetta USB.
Porta Mini-USB
La porta mini USB è utilizzata per trasferire dati in tempo rea-
le dal Monitor a un'interfaccia compatibile.
Uscita PIC
Questa presa PIC (blu) è utilizzata per collegare il cavo della
pressione del Monitor al monitor paziente per la trasmissione
della curva PIC.
Uscita TIC
L'uscita TIC (rossa) è utilizzata per collegare il cavo della
temperatura del Monitor al monitor paziente per la trasmis-
sione delle misurazioni TIC.

5.2. CAVO DI ALIMENTAZIONE

Con tutti i Monitor è fornito in dotazione un cavo di alimenta-
zione.
È compatibile con un'alimentazione di corrente da 100 V a
240 V ed è corredato di una spina adeguata al paese di de-
stinazione.
Il cavo di alimentazione viene inserito nel Monitor mediante
l'ingresso dell'alimentazione sul pannello posteriore. Con-
sente al Monitor di funzionare con l'alimentazione di rete.
AVVERTENZA
Per evitare il rischio di folgorazione, il Monitor deve es-
sere esclusivamente collegato a una rete dotata di mes-
sa a terra di sicurezza.
AVVERTENZA
Evitare qualsiasi contatto dei connettori di alimentazio-
ne con sostanze liquide.
AVVERTENZA
Non rimuovere l'elettrodo di messa a terra dal circuito.
ATTENZIONE
L'isolamento elettrico del Monitor si ottiene scollegando
il cavo di alimentazione dall'ingresso di alimentazione
sul pannello posteriore del Monitor. Non posizionare il
Monitor in modo che risulti difficile scollegare il cavo di
alimentazione.

5.3. CAVO DI PROLUNGA DEL CATETERE

Il cavo di prolunga del Catetere è utilizzato per collegare il
Catetere al Monitor. Trasmette le misurazioni del Catetere al
Monitor, sotto forma di segnali analogici.
È fornito con ogni Monitor ed è anche disponibile separata-
mente. È lungo 2 metri.
È compatibile esclusivamente con il Monitor PIC Pressio
Pagina 124 di 174

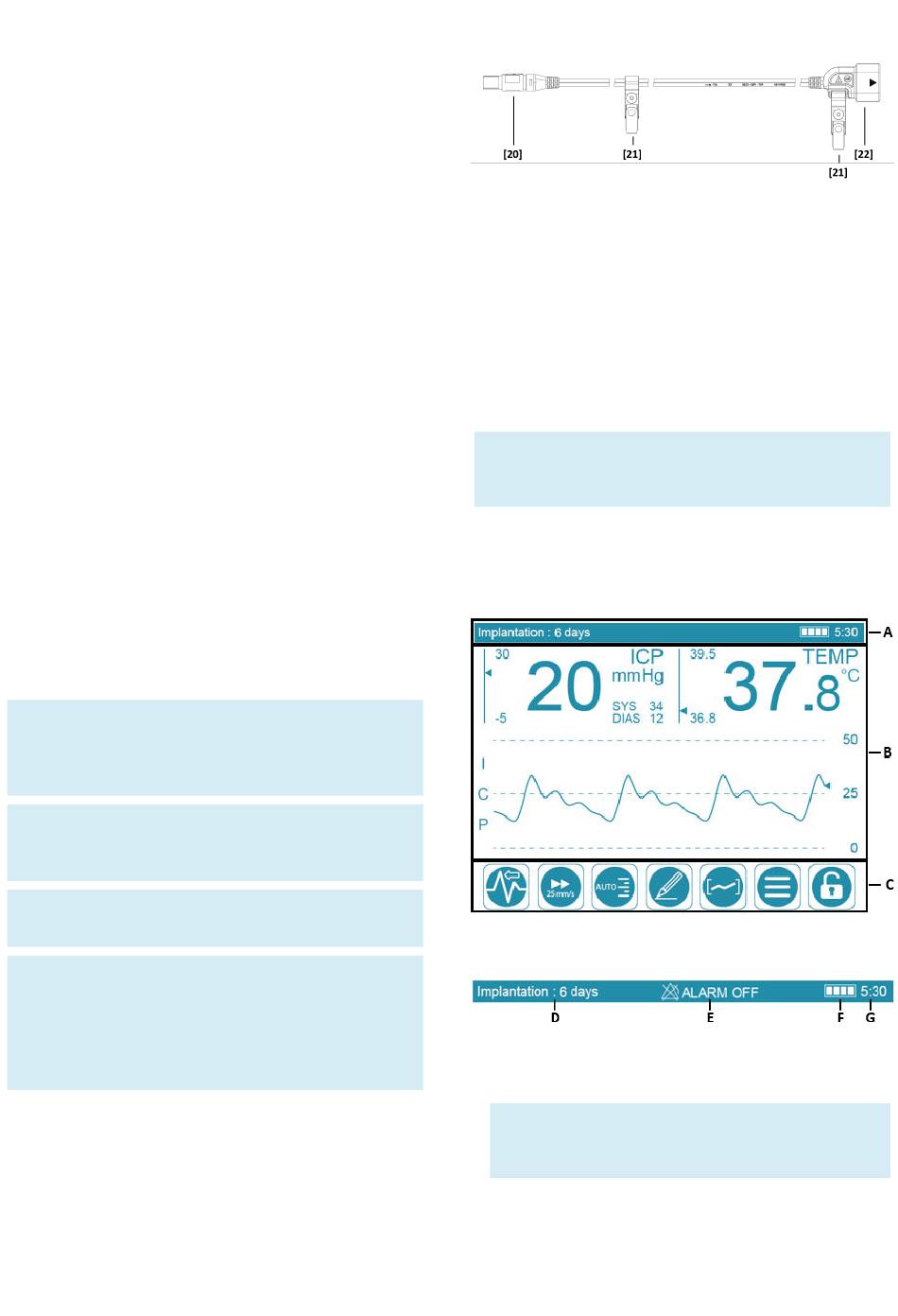

[20] Spina [21] Clip di fissaggio [22] Ingresso del dongle
La spina (20) si collega al Monitor. Il perno guida e il codice
colore (bianco) facilitano una connessione corretta.
Le clip di fissaggio (21) si attaccano alle lenzuola del letto o
ai vestiti del paziente. L'uso corretto di queste clip limita la
trazione sul Catetere impiantato e riduce il rischio di discon-
nessione del Catetere.
L'ingresso del dongle (22) si collega al Catetere. Il perno gui-
da e il codice colore (frecce blu) facilitano una connessione
corretta.
ATTENZIONE
Evitare qualsiasi contatto dei connettori con sostanze li-
quide.

5.4. SCHERMATE

Lo schermo del Monitor presenta tre distinte aree con indica-
zioni di dati: la barra di stato (A), il display fisiologico (B) e la
barra delle azioni (C).

5.4.1. Barra di stato

La barra di stato mostra:
– La durata di impianto (D) del Catetere.
NOTA
Il testo lampeggia quando la durata dell'impianto rag-
giunge o supera i 6 giorni (144 ore).
– Lo stato dell'allarme (E) se l'allarme è disattivato.
– Lo stato di carica della batteria (F).
– Una stima della durata residua della batteria (G).
®
2. Il significato delle icone di carica della batteria è il seguente:
