Evolis Dualys3 Benutzerhandbuch Seite 37

4

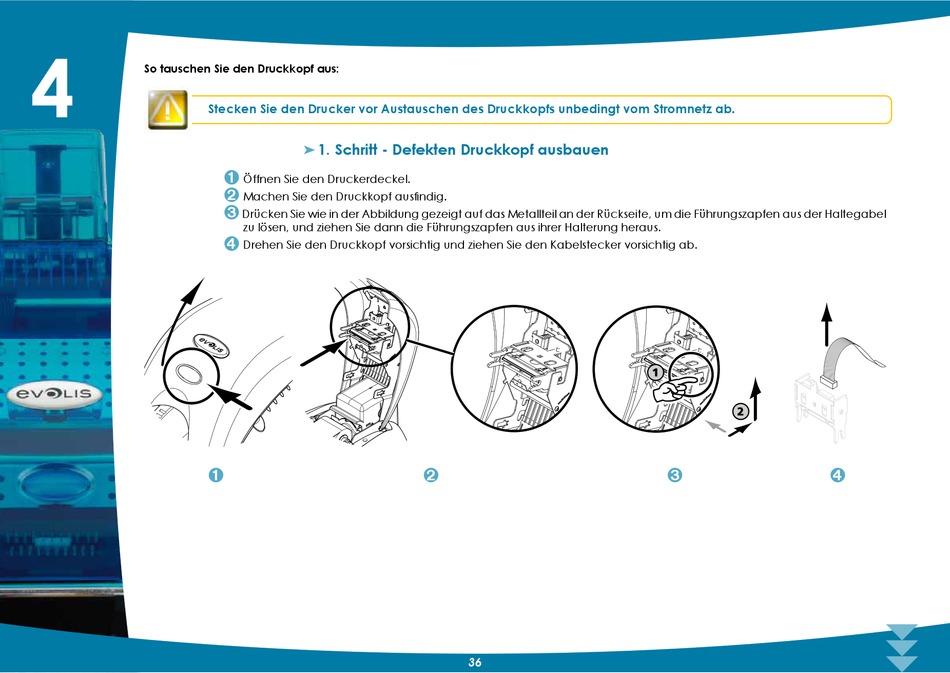

So tauschen Sie den Druckkopf aus:
Stecken Sie den Drucker vor Austauschen des Druckkopfs unbedingt vom Stromnetz ab.
Ê
1. Schritt - Defekten Druckkopf ausbauen
ä
Ê
Öffnen Sie den Druckerdeckel.
Ë
Machen Sie den Druckkopf ausfindig.
Ì
Drücken Sie wie in der Abbildung gezeigt auf das Metallteil an der Rückseite, um die Führungszapfen aus der Haltegabel
zu lösen, und ziehen Sie dann die Führungszapfen aus ihrer Halterung heraus.
Í
Drehen Sie den Druckkopf vorsichtig und ziehen Sie den Kabelstecker vorsichtig ab.
Ë
36
Ì Í
