PowerPlasma 2
5.7 Netzanschluss
6 Bedienelemente

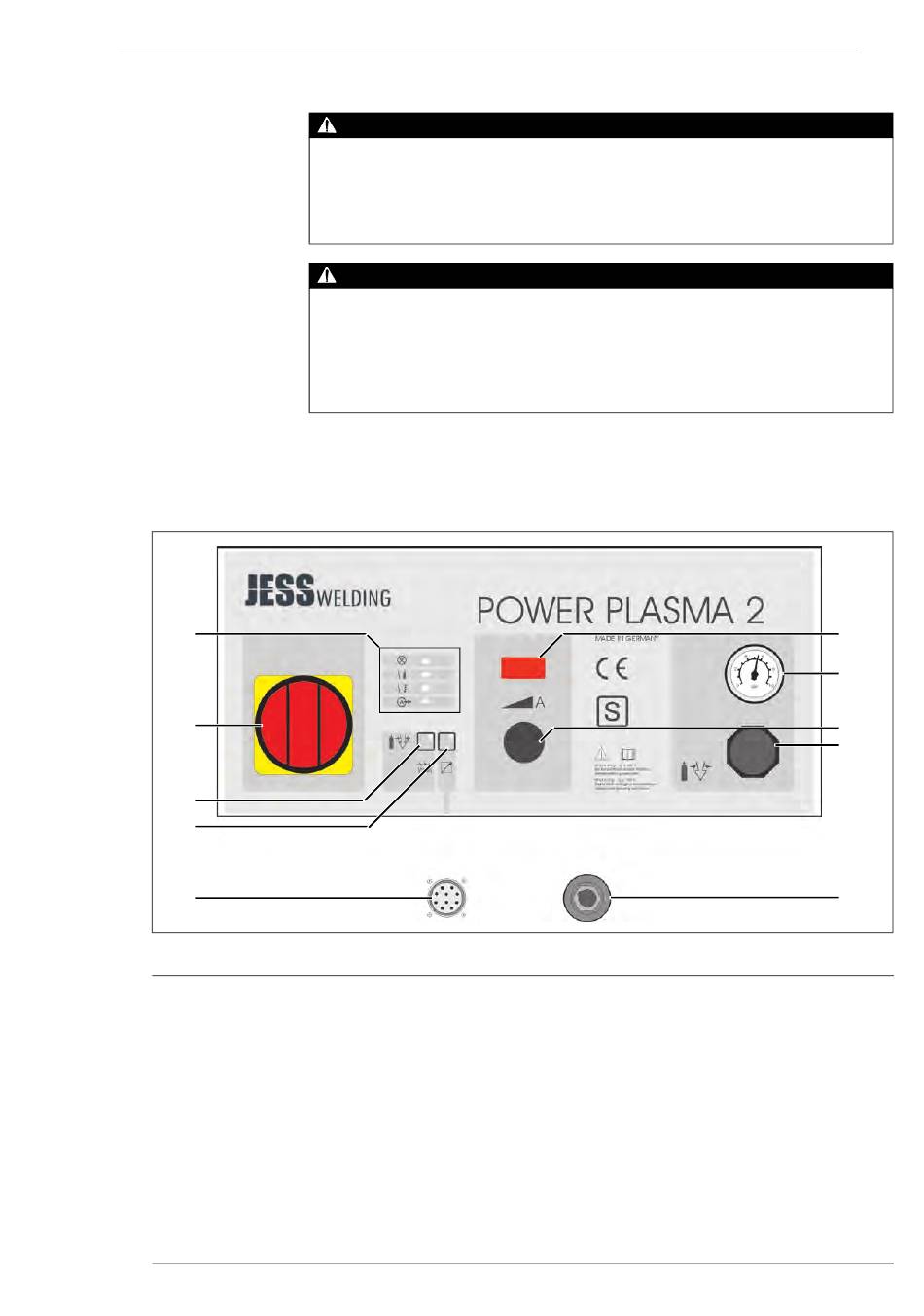

Abb. 4
Bedienelemente PowerPlasma 2
J
I
H
G
F
A
Stromanzeige
B
Druckluft-Manometer
Potentiometer zur
C
Schneidstromeinstellung
Einstellknopf zur
D
Druckluftregelung
E
Masseanschlussbuchse
Fernbedienungsbuchse
F
G
Kontrollleuchte und Taster
Fernbedienung
BA-0030 • 2021-01-11
GEFAHR
Stromschlag
Gefährliche Spannung durch fehlerhafte Kabel.
• Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation
und Beschädigungen.
• Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus.
GEFAHR
Personen- oder Sachschäden
Unsachgemäßer Netzanschluss kann zu Personen- und Sachschäden führen.
• Montieren Sie die Komponenten nur bei gezogenem Netzstecker.
• Schließen Sie die Anlage ausschließlich an Steckdosen an, die mit einem Erdungsschutzleiter
betrieben werden.
• Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbehalten.
Netzstecker in entsprechende Steckdose einstecken.
1
J-4
J-3
J-2
J-1
Auf dem Display wird einmal ohne betätigen des Brennertasters der gewünschte
Schneidstrom angezeigt, zum anderen wird während des Schneidens immer die aktuelle
Schneidstromstärke ausgegeben. Außerdem werden im Display die Fehlercodes angezeigt.
Zeigt den Betriebsdruck der Druckluft nach dem Filterdruckminderer an.
Im betriebsbreitem Zustand , kann durch rechts- und linksdrehen des Potentiometers der
gewünschte Schneidstrom zwischen 20 und 210A eingestellt werden. Dieser Wert wird auf
dem Display angezeigt.
Zum Ändern der Druckluftmenge, Einstellknopf herausziehen, Prüftaster Luft betätigen, und
durch drehen den Luftdruck einstellen. Der Wert wird auf dem Manometer angezeigt.
Einstellknopf zur Sicherung wieder hineindrücken.
Wird der Taster betätigt leuchtet die LED und die Fernbedienungsbuchse ist aktiviert. Ist die
LED aus, arbeitet die Maschine im Handbetrieb.
6 Bedienelemente
A
B
C
D
E
DE - 11
