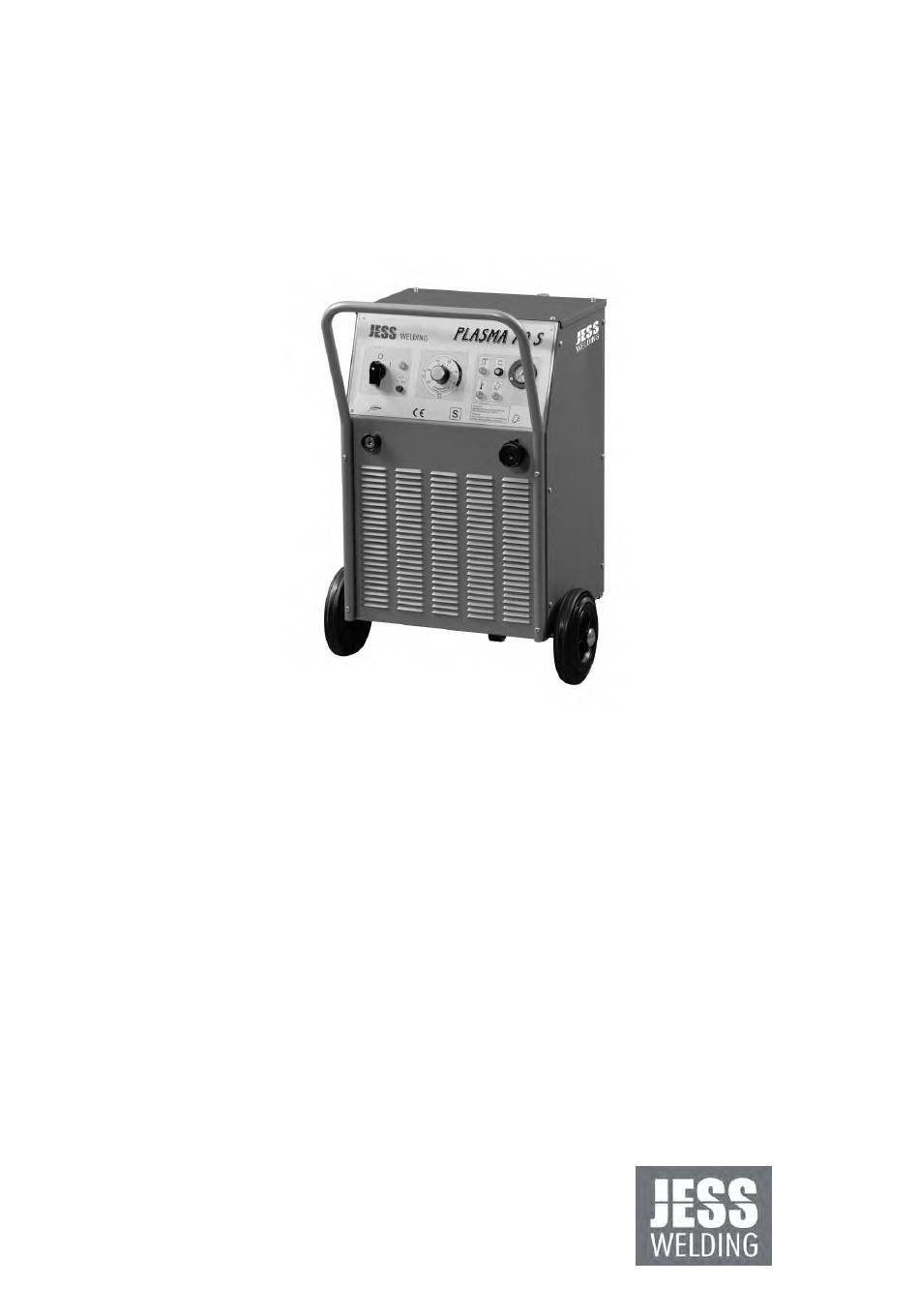

- Seite 1 J ä c k l e & E s s S y s t e m G m b H DE Betriebsanleitung Plasma 70S DE Schneidstromquelle www.jess-welding.com...
- Seite 2 DE-7 Lieferumfang DE-8 Transport DE-8 Lagerung DE-8 Funktionsbeschreibung DE-9 Inbetriebnahme DE-9 Vorbereitung zum Schneiden DE-11 Bedienelemente DE-11 6.2.1 Plasma 70S DE-11 Schneiden DE-12 Wartung und Reinigung DE-13 Störungen und deren Behebung DE-14 Anhang DE-15 Platinenbeschreibung DE-15 Ersatzteile DE-17 Schaltplan DE-21 BA-0004 •...
-
Seite 3: Kennzeichnung
Plasma 70S 1 Identifikation 1 Identifikation Die Plasmaschneidanlage Plasma 70S wurde in robuster Thyristortechnik konstruiert. Sie ist deshalb für den universellen Einsatz zum Handschneiden bestens geeignet. 1.1 Kennzeichnung Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das Inverkehrbringen. Sofern es einer entsprechenden Kennzeichnung bedarf, ist diese am Produkt angebracht. -
Seite 4: Klassifizierung Der Warnhinweise
2 Sicherheit Plasma 70S 2.5 Klassifizierung der Warnhinweise Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und werden vor potentiell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie Folgendes: GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. -
Seite 5: Warn- Und Hinweisschilder
Plasma 70S 2 Sicherheit 2.7 Warn- und Hinweisschilder Am Produkt befinden sich folgende Warn- und Hinweisschilder: Symbol Bedeutung Betriebsanleitung lesen und beachten! Vor dem Öffnen Netzstecker ziehen! Warnung vor heißer Oberfläche 2.8 Angaben für den Notfall Unterbrechen Sie im Notfall sofort folgende Versorgungen: •... -
Seite 6: Technische Daten
3 Produktbeschreibung Plasma 70S 3 Produktbeschreibung 3.1 Technische Daten Abb. 1 technische Daten Plasma 70S Plasma 70S Tab. 1 Technische Daten Plasma 70S Stromquelle Plasma 70S Netzspannung 50/60 Hz 400 V, 3 Phasen Max. Leistungsaufnahme 19 kVA Sicherung 20 A träge... -
Seite 7: Produktbeschreibung
Mengen an Staub, Säuren, korrosiven Gasen oder Substanzen usw. sein, soweit diese nicht beim Schweißen entstehen. 3.3 Typenschild Die Schweißstromquelle ist am Gehäuse mit einem Typenschild wie folgt gekennzeichnet: Abb. 2 Typenschild Plasma 70S 3.4 Verwendete Zeichen und Symbole Symbol Beschreibung •... -
Seite 8: Lieferumfang
4 Lieferumfang Plasma 70S 4 Lieferumfang Tab. 2 Lieferumfang Plasma 70S • Schweißstromquelle • Betriebsanleitung • Beipackzettel „allgemeine Sicherheitsinformationen“ Ausrüst- und Verschleißteile separat bestellen. Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie den aktuellen Bestellunterlagen. Kontakt für Beratung und Bestellung finden Sie im Internet unter www.jess-welding.com. -
Seite 9: Funktionsbeschreibung
Plasma 70S 5 Funktionsbeschreibung 5 Funktionsbeschreibung Abb. 3 Funktionsbeschreibung Plasma 70S Frontschild Plasma 70S mit Zentralanschlussbuchse Werkstückanschlussbuchse Bedienelemente Schweißstufeneinstellung Stufenlos einstellbarer Schneidstrom von 25-70 A HF-gezündeter Pilotlichtbogen Durch den Pilotlichtbogen, der von einem HF-Zündgerät gezündet wird, ist selbst auf lackierten Werkstücken ein sicheres Zünden des Schneidlichtbogens möglich. - Seite 10 6 Inbetriebnahme Plasma 70S WARNUNG Stromschlag Gefährliche Spannung durch fehlerhafte Kabel. • Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation und Beschädigungen. • Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus. WARNUNG Verletzungsgefahr Quetschungen der Füße durch plötzlich anrollen der Stromquelle.
-
Seite 11: Vorbereitung Zum Schneiden
Betriebsdruck entsprechend der Herstellerangaben des verwendeten Brenners einstellen. Der Betriebsdruck muss bei fließender Luft (Taster Druckluft-Test drücken) eingestellt werden.Betrieb HINWEIS • Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbehalten. 6.2 Bedienelemente 6.2.1 Plasma 70S Abb. 4 Vorderansicht Plasma 70S H Werkstückanschlussbuchse Drehknopf Einstellung Schneidstrom Druckluft-Manometer Störungsleuchte Druckluft... - Seite 12 6 Inbetriebnahme Plasma 70S Tab. 3 Bedienelemente Plasma 70S Pos. Beschreibung Drehknopf zur stufenlosen Einstellung des Schneidstroms. Zur Einstellung des gewünschten Schneidstroms zwischen 20 A und 70 A. In der Skala sind auch die geeigneten Schneiddüsen-Durchmesser angegeben. Störungsleuchte Druckluft. Leuchtet auf bei unzureichender Druckluftzufuhr bzw. zu niedrig eingestelltem Betriebsdruck.
-
Seite 13: Wartung Und Reinigung
Plasma 70S 7 Wartung und Reinigung HINWEIS Um Beschädigungen durch Überhitzung des Brenners zu vermeiden darf die Maschine während der Gasnachströmzeit nicht ausgeschaltet werden. Beim Lochstechen im Handbetrieb den Handschneidbrenner schräg halten und langsam in die senkrechte Stellung bringen, um Spritzerbildung auf der Schneiddüse zu verhindern. Beim Lochstechen im Maschinenbetrieb die Schneiddüse des Maschinenschneidbrenners auf einen Abstand von etwa 7-8 mm... -
Seite 14: Störungen Und Deren Behebung
8 Störungen und deren Behebung Plasma 70S 8 Störungen und deren Behebung GEFAHR Verletzungsgefahr und Geräteschäden durch unautorisierte Personen Unsachgemäße Reparaturen und Änderungen am Produkt können zu erheblichen Verletzungen und Geräteschäden führen. Die Produktgarantie erlischt bei Eingriff durch unautorisierte Personen. -
Seite 15: Anhang
Plasma 70S 9 Anhang 9 Anhang 9.1 Platinenbeschreibung Abb. 5 TPLASMA1-1 Tab. 5 Jumper Pos. Jumper ohne Netzfrequenz 50 Hz 60 Hz max. Strom 70 A 120 A Tab. 6 LEDs Pos. LED Wasserkühlung OK Luftdruck OK Temperatur OK Schneidspannung fließt... - Seite 16 9 Anhang Plasma 70S Pos. Bezeichnung Pos. Bezeichnung T 1,25 A T 1,0 A T 1,0 A Abb. 6 PL_CONT1 LEDs Tab. 8 Leds Pos. LED Betriebsspannung OK Schneidstrom I>0 Lichtbogenspannung OK Tab. 9 Trimmer Pos. Trimmer Abgleichtrimmer (nicht verstellen!)
-
Seite 17: Ersatzteile
Plasma 70S 9 Anhang 9.2 Ersatzteile Abb. 7 Frontansicht Plasma 70S Tab. 10 Ersatzteile Plasma 70S außen Pos. Bezeichnung Artikel-Nr. Gehäusehaube 715.019.010 Seitenblech rechts 715.019.008 Einbaumanometer 0-10 bar 351.180.003 Drucktaster für Gas-Test, grün 441.507.009 Signalelement, gelb 463.024.021 Potentiometer 10 kOhm (Schneidstrom) 616.010.001... - Seite 18 9 Anhang Plasma 70S Abb. 8 Seitenansicht Plasma 70S links Tab. 11 Ersatzteile Plasma 70S innen Pos. Bezeichnung Art.-Nr. Entstörfilter 705.024.005 HF-Schutzplatine PLSS 1 600.022.006 Sternwiderstand 3 Ohm (Pilotstrom) 452.003.012 Kondensator 1 µF (Ventilator) 453.450.002 Schneidtrafo komplett 706.024.002 Thermoschalter 170°C (Öffner) 445.170.002...
- Seite 19 Plasma 70S 9 Anhang Abb. 9 Ersatzteile Plasma 70S innen Tab. 12 Ersatzteile Plasma 70S innen Pos. Bezeichnung Art.-Nr. Filterdruckminderer G1/4 351.140.002 Filtereinsatz weiß für Filterdruckminderer 351.140.028 Glasbehälter für Filterdruckminderer 351.140.022 Mikofeinfilter 351.140.005 Druckschalter 1-10 bar, M10x1 444.001.001 Staudüse M8 / Ø1,3 mm 357.810.012...
- Seite 20 9 Anhang Plasma 70S Abb. 10 Ersatzteile Plasma 70S oben Tab. 13 Ersatzteile Plasma 70S oben Pos. Bezeichnung Art.-Nr. Treiberplatine PL 1-AN 600.024.004 Treiberplatine im Reparaturaustausch 600.024.004A Ferritring R40 057.040.022 Ventilator-Regelplatine VR1, 24 V 600.022.008 Schütz DL 4K-10/24 V (Pilotschütz) 442.024.011...
-
Seite 21: Schaltplan
Plasma 70S 9 Anhang 9.3 Schaltplan Abb. 11 Schaltplan Plasma 70S BA-0004 • 2020-12-02 DE - 21... - Seite 22 Plasma 70S Notizen/Notes BA-0004 • 2020-12-02...
- Seite 23 Plasma 70S Notizen/Notes BA-0004 • 2020-12-02...
- Seite 24 J ä c k l e & E s s S y s t e m G m b H Jäckle & Ess System GmbH Riedweg 4 u. 9 • D–88339 Bad Waldsee Tel.: ++49 (0) 7524 9700–0 Fax: ++49 (0) 7524 9700–30 Email: sales@jaeckleess.com www.jess-welding.com...
