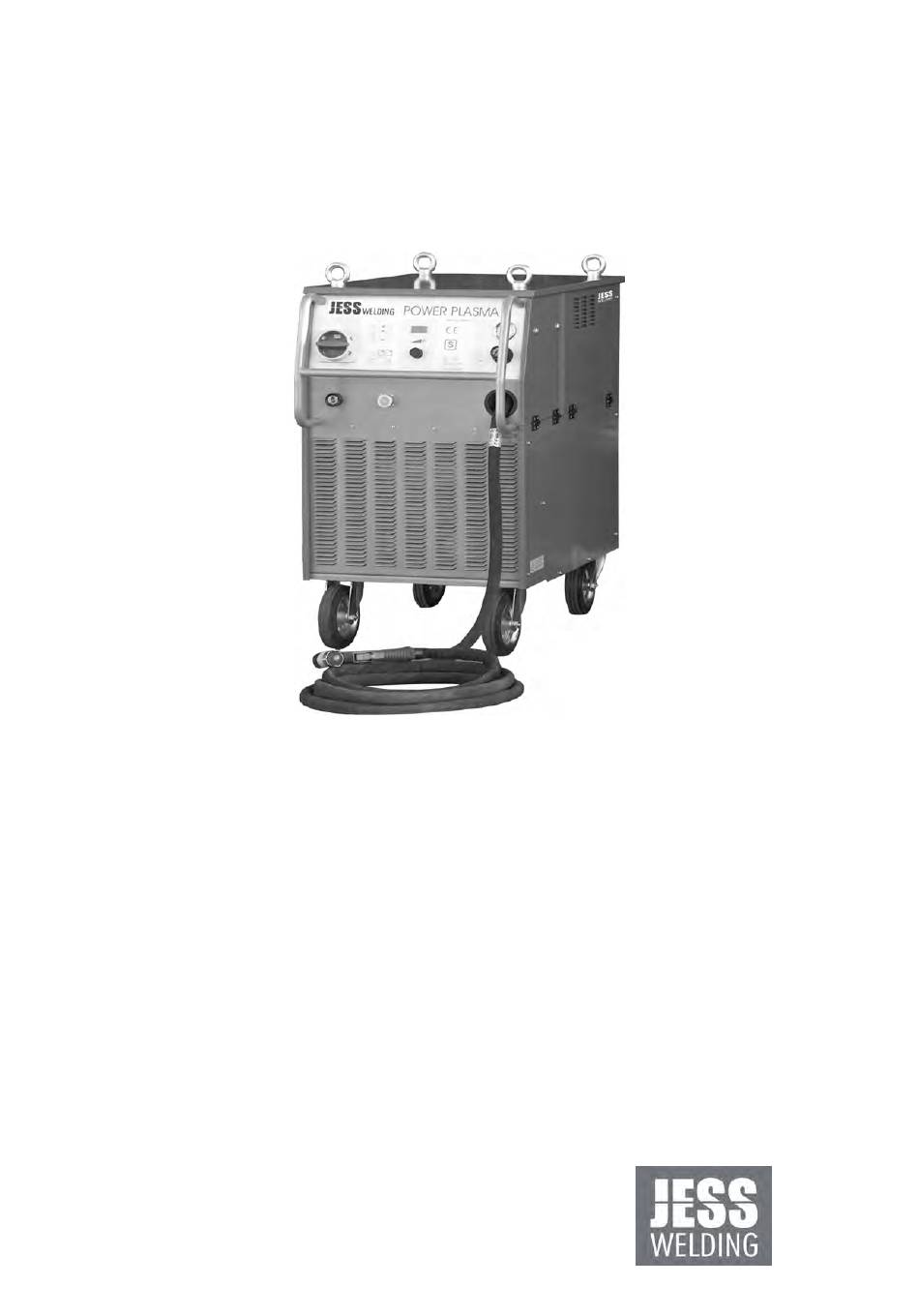

- Seite 1 J ä c k l e & E s s S y s t e m G m b H DE Betriebsanleitung Power Plasma 2 DE Schneidstromquelle www.jess-welding.com...
- Seite 2 Power Plasma 2 Original Betriebsanleitung Der Hersteller behält sich das Recht vor, jederzeit und ohne vorherige Mitteilung Änderungen an dieser Betriebsanleitung durchzuführen, die durch Druckfehler, eventuelle Ungenauigkeiten der enthaltenen Informationen oder Verbesserung dieses Produktes erforderlich werden. Diese Änderungen werden jedoch in neuen Ausgaben berücksichtigt.Alle in der Betriebsanleitung genannten Handelsmarken und Schutzmarken sind Eigentum der jeweiligen Besitzer/Hersteller.Die Kontaktdaten der Jäckle &...
-
Seite 3: Kennzeichnung
PowerPlasma 2 1 Identifikation 1 Identifikation Mit dem Plasmaschneidverfahren lassen sich nahezu alle leitfähigen Metalle schneiden. Dies sind Beispielsweise hochlegierte Chrom-Nickel-Stähle, sämtliche gehärteten und ungehärteten Werkzeugstähle, Baustähle bis hin zu Nichteisenmetallen wie Aluminium und dessen Verbindungen, Messing, Kupfer. Selbst Grauguss lässt sich damit schneiden. 1.1 Kennzeichnung Das Produkt erfüllt die geltenden Anforderungen des jeweiligen Marktes für das Inverkehrbringen. -
Seite 4: Klassifizierung Der Warnhinweise
2 Sicherheit PowerPlasma 2 2.4 Klassifizierung der Warnhinweise Die in der Betriebsanleitung verwendeten Warnhinweise sind in vier verschiedene Ebenen unterteilt und werden vor potentiell gefährlichen Arbeitsschritten angegeben. Geordnet nach abnehmender Wichtigkeit bedeuten sie Folgendes: GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. -
Seite 5: Warn- Und Hinweisschilder
PowerPlasma 2 2 Sicherheit 2.6 Warn- und Hinweisschilder Am Produkt befinden sich folgende Warn- und Hinweisschilder: Symbol Bedeutung Betriebsanleitung lesen und beachten! Vor dem Öffnen Netzstecker ziehen! Warnung vor heißer Oberfläche 2.7 Angaben für den Notfall Unterbrechen Sie im Notfall sofort folgende Versorgungen: •... -
Seite 6: Technische Daten
3 Produktbeschreibung PowerPlasma 2 3 Produktbeschreibung 3.1 Technische Daten Abb. 1 technische Daten PowerPlasma 2 PowerPlasma 2 Tab. 1 Technische Daten PowerPlasma 2 Stromquelle PowerPlasma 2 Netzspannung 50/60 Hz 400 V, 50 Hz maximale Leistungsaufnahme 45 kVA Sicherung 63 A, träge Einstellbereich 20-210 A maximale Leerlaufspannung... -
Seite 7: Produktbeschreibung
PowerPlasma 2 3 Produktbeschreibung 3.2 Typenschild Die Schweißstromquelle ist am Gehäuse mit einem Typenschild wie folgt gekennzeichnet: Abb. 2 Typenschild PowerPlasma 2 3.3 Verwendete Zeichen und Symbole Symbol Beschreibung • Aufzählungssymbol für Handlungsanweisungen und Aufzählungen Querverweissymbol verweist auf detaillierte, ergänzende oder weiterführende ... -
Seite 8: Lieferumfang
4 Lieferumfang PowerPlasma 2 4 Lieferumfang Tab. 2 Lieferumfang PowerPlasma 2 • Schneidstromquelle • Betriebsanleitung • Beipackzettel „allgemeine Sicherheitsinformationen“ Ausrüst- und Verschleißteile separat bestellen. Bestelldaten und Identnummern der Ausrüst- und Verschleißteile entnehmen Sie den aktuellen Bestellunterlagen. Kontakt für Beratung und Bestellung finden Sie im Internet unter www.jaeckleess.com. 4.1 Transport Der Lieferumfang wird vor dem Versand sorgfältig geprüft und verpackt, jedoch sind Beschädigungen während des Transportes nicht auszuschließen. -
Seite 9: Verletzungsgefahr
PowerPlasma 2 5 Inbetriebnahme VORSICHT Verletzungsgefahr Hohes Gewicht. • Beim Verschieben des Geräts auf ein rechtzeitiges Abbremsen achten. HINWEIS • Beachten Sie folgende Angaben: Produktbeschreibung auf Seite DE-6 • Jegliche Arbeiten am Gerät bzw. System sind ausschließlich befähigten Personen vorbehalten. •... - Seite 10 5 Inbetriebnahme PowerPlasma 2 5.5 Brenners oder Zündbox anschlíessen • Zum Öffnen der seitlichen Klappe den Drehverschluss nach links bis zum Anschlag drehen. • Brenneranschlüsse durch die Öffnung auf der Frontseite in den Anschlussraum einführen und an den isolierten Gewindenippeln G 3/8 und M6 fest anschrauben. •...
-
Seite 11: Netzanschluss
PowerPlasma 2 6 Bedienelemente 5.7 Netzanschluss GEFAHR Stromschlag Gefährliche Spannung durch fehlerhafte Kabel. • Überprüfen Sie alle spannungsführenden Kabel und Verbindungen auf ordnungsgemäße Installation und Beschädigungen. • Tauschen Sie schadhafte, deformierte oder verschlissene Teile aus. GEFAHR Personen- oder Sachschäden Unsachgemäßer Netzanschluss kann zu Personen- und Sachschäden führen. •... -
Seite 12: Vorbereitung Zum Schneiden
7 Vorbereitung zum Schneiden PowerPlasma 2 Prüftaster Druckluft / Wird der Prüftaster betätigt, leuchtet die Kontrollleuchte auf, und es wird das Gasventil in der Anzeige Anlage geöffnet um den Druckluftfluss überprüfen zu können. Es wird dabei kein Lichtbogen Wasserdurchflußmenge erzeugt. Der Brenner bleibt abgeschaltet. Hauptschalter Zum Einschalten der gesamten Anlage J-1 Kontrollleuchte Netz... -
Seite 13: Brenner Ausrüsten
PowerPlasma 2 8 Schneiden 7.2 Brenner ausrüsten Geeignete Plasmadüse entsprechend nachfolgender Tabelle in den Brenner montieren. Eine zu große Plasmadüse verringert die Leistung und die Schnittqualität. Bei einer zu kleinen Düsenbohrung wird die Plasmadüse überlastet und zerstört. Schneidstrom 20-60 A 50-100 A 90-160 A 160-210 A... -
Seite 14: Fernbedienungsbuchse
10 Fernbedienungsbuchse PowerPlasma 2 Kühlkreislauf wieder behoben, muß die Maschine aus- und wieder eingeschalten werden, um sie neu starten zu könen. 10 Fernbedienungsbuchse Leuchtet auf dem Frontschild die LED für die aktivierte Fernbedienungsbuchse, stehen folgende Funktionen zur Verfügung: Pin A: Lichtbogenspannung (U-Ist); 10V Lichtbogenspannung . 0,2V Signalspannung Pin B: Arbeitsstrom (I-Ist);... -
Seite 15: Störungen Und Deren Behebung
PowerPlasma 2 12 Störungen und deren Behebung 12 Störungen und deren Behebung Störung Ursache Behebung Netz angeschlossen und Netzsicherung hat ausgelöst Netzsicherung prüfen, evtl. stärker absichern Hauptschalter auf „I“/. Netzkabel unterbrochen Netzkabel prüfen Kontrollleuchte Netzleuchtet nicht Sicherung defekt Sicherung im Gerät wechseln Beim Drücken des Brennertasters Brennerteile am Brenner-kopf unvollständig Brennerkopf überprüfen... - Seite 16 12 Störungen und deren Behebung PowerPlasma 2 Störung Ursache Behebung Fehlercode ‚E39’ Keine Verbindung Frontplatine -->Reglerplatine Flachbandkabel überprüfen Fehlercode ‚E50’ Lichtbogenspannung zu niedrig; Brenner auf Defekt überprüfen, Verschleißteile wechseln. Sekundärnetzteil defekt Lässt sich der Fehler nicht beheben, muss die Maschine repariert werden Fehlercode ‚E99’...
-
Seite 17: Anhang
PowerPlasma 2 13 Anhang 13 Anhang 13.1 Ersatzteile Abb. 6 Frontansicht PowerPlasma 2 Tab. 3 Ersatzteile PowerPlasma 2 außen Pos. Bezeichnung Artikel-Nr. Klappe Innenanschluss rechts 725.023.128 Seitenblech hinten oben rechts 725.023.127 Seitenblech unten rechts 725.023.129 ABIPLAS CUT 200W 6m 758.0061 ABIPLAS CUT 200W 12m 758.0063 ABIPLAS CUT 200W MT 6m... - Seite 18 13 Anhang PowerPlasma 2 Abb. 7 Seitenansichts PowerPlasma 2 DE - 18 BA-0030 • 2021-01-11...
- Seite 19 PowerPlasma 2 13 Anhang Tab. 4 Ersatzteile PowerPlasma 2 innen Pos. Bezeichnung Art.-Nr. Trafo 706.023.100 Netzkabel kpl. 4x10mm2, 5m 63A Stecker 704.100.006 Drossel PowerPlasma 2 706.023.101 Axiallüfter 450.130.005 Radiallüfter 450.023.001 o. Abb. Magnetventileinheit Power 2 komplett 703.023.150 o. Abb. Gummischlauch 6x3 sw Gewebe 356.006.022 BA-0030 •...
- Seite 20 13 Anhang PowerPlasma 2 DE - 20 BA-0030 • 2021-01-11...
-
Seite 21: Schaltplan
PowerPlasma 2 13 Anhang 13.2 Schaltplan Abb. 8 Schaltplan PowerPlasma 2 BA-0030 • 2021-01-11 DE - 21... - Seite 22 13 Anhang PowerPlasma 2 DE - 22 BA-0030 • 2021-01-11...
- Seite 23 PowerPlasma 2 Notizen/Notes BA-0030 • 2021-01-12...
- Seite 24 J ä c k l e & E s s S y s t e m G m b H Jäckle & Ess System GmbH Riedweg 4 u. 9 • D–88339 Bad Waldsee Tel.: ++49 (0) 7524 9700–0 Fax: ++49 (0) 7524 9700–30 Email: sales@jess-welding.com www.jess-welding.com...
