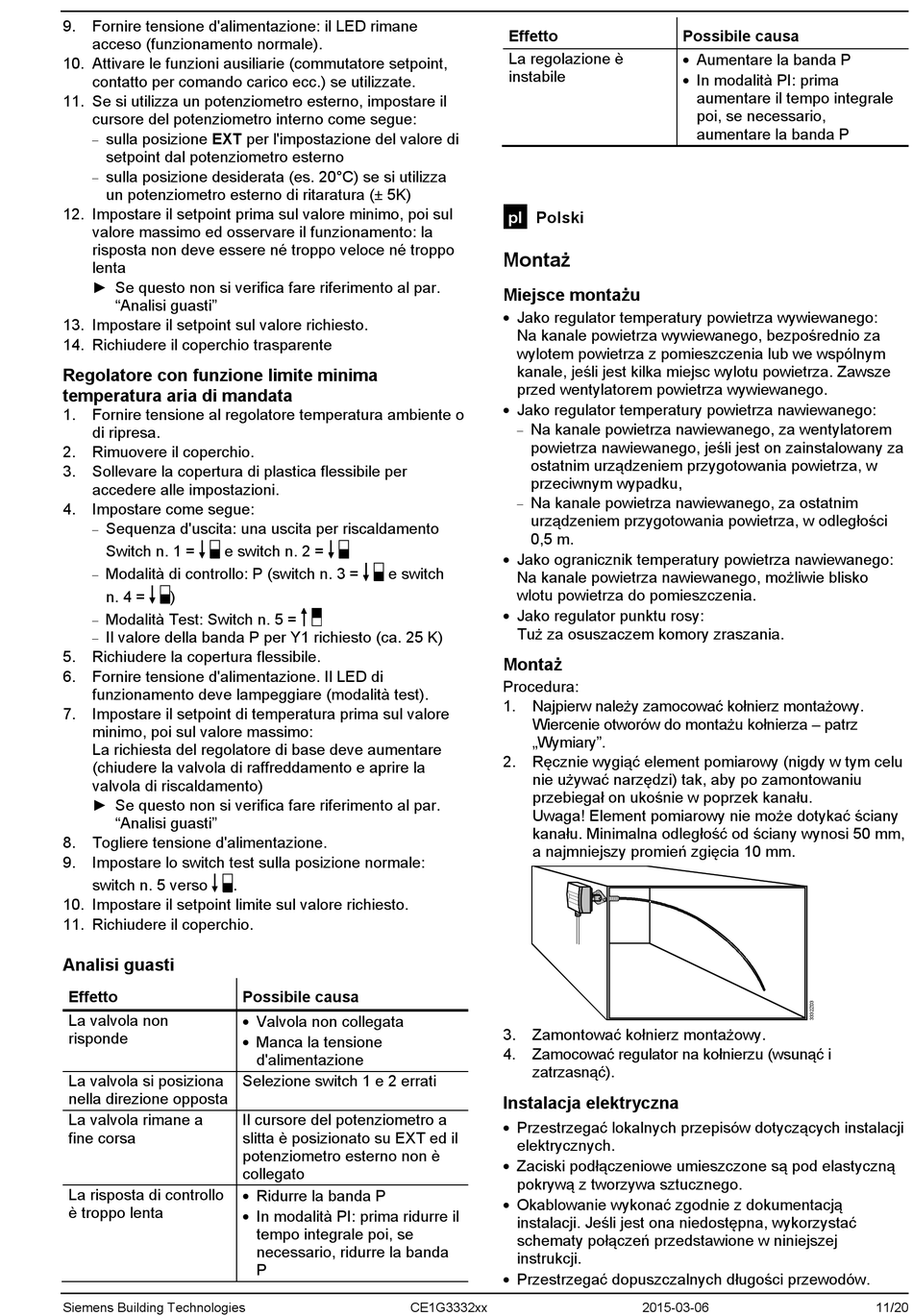

9. Fornire tensione d'alimentazione: il LED rimane
acceso (funzionamento normale).
10. Attivare le funzioni ausiliarie (commutatore setpoint,
contatto per comando carico ecc.) se utilizzate.
11. Se si utilizza un potenziometro esterno, impostare il
cursore del potenziometro interno come segue:
sulla posizione EXT per l'impostazione del valore di

setpoint dal potenziometro esterno
sulla posizione desiderata (es. 20°C) se si utilizza

un potenziometro esterno di ritaratura (± 5K)
12. Impostare il setpoint prima sul valore minimo, poi sul
valore massimo ed osservare il funzionamento: la
risposta non deve essere né troppo veloce né troppo
lenta
► Se questo non si verifica fare riferimento al par.
"Analisi guasti"
13. Impostare il setpoint sul valore richiesto.
14. Richiudere il coperchio trasparente
Regolatore con funzione limite minima
temperatura aria di mandata
1. Fornire tensione al regolatore temperatura ambiente o
di ripresa.
2. Rimuovere il coperchio.
3. Sollevare la copertura di plastica flessibile per
accedere alle impostazioni.
4. Impostare come segue:
 Sequenza d'uscita: una uscita per riscaldamento
Switch n. 1 = e switch n. 2 =
Modalità di controllo: P (switch n. 3 =

n. 4 = )
Modalità Test: Switch n. 5 =

Il valore della banda P per Y1 richiesto (ca. 25 K)

5. Richiudere la copertura flessibile.
6. Fornire tensione d'alimentazione. Il LED di
funzionamento deve lampeggiare (modalità test).
7. Impostare il setpoint di temperatura prima sul valore
minimo, poi sul valore massimo:
La richiesta del regolatore di base deve aumentare
(chiudere la valvola di raffreddamento e aprire la
valvola di riscaldamento)
► Se questo non si verifica fare riferimento al par.
"Analisi guasti"
8. Togliere tensione d'alimentazione.
9. Impostare lo switch test sulla posizione normale:
switch n. 5 verso .
10. Impostare il setpoint limite sul valore richiesto.
11. Richiudere il coperchio.
Analisi guasti
Effetto
La valvola non
risponde
La valvola si posiziona
nella direzione opposta
La valvola rimane a
fine corsa
La risposta di controllo
è troppo lenta
Siemens Building Technologies
e switch
Possibile causa
 Valvola non collegata
 Manca la tensione
d'alimentazione
Selezione switch 1 e 2 errati
Il cursore del potenziometro a
slitta è posizionato su EXT ed il
potenziometro esterno non è
collegato
 Ridurre la banda P
 In modalità PI: prima ridurre il
tempo integrale poi, se
necessario, ridurre la banda
P
CE1G3332xx
Effetto
La regolazione è
instabile
pl Polski
Montaż
Miejsce montażu
 Jako regulator temperatury powietrza wywiewanego:
Na kanale powietrza wywiewanego, bezpośrednio za
wylotem powietrza z pomieszczenia lub we wspólnym
kanale, jeśli jest kilka miejsc wylotu powietrza. Zawsze
przed wentylatorem powietrza wywiewanego.
 Jako regulator temperatury powietrza nawiewanego:
Na kanale powietrza nawiewanego, za wentylatorem

powietrza nawiewanego, jeśli jest on zainstalowany za
ostatnim urządzeniem przygotowania powietrza, w
przeciwnym wypadku,
Na kanale powietrza nawiewanego, za ostatnim

urządzeniem przygotowania powietrza, w odległości
0,5 m.
 Jako ogranicznik temperatury powietrza nawiewanego:
Na kanale powietrza nawiewanego, możliwie blisko
wlotu powietrza do pomieszczenia.
 Jako regulator punktu rosy:
Tuż za osuszaczem komory zraszania.
Montaż
Procedura:
1. Najpierw należy zamocować kołnierz montażowy.
Wiercenie otworów do montażu kołnierza – patrz
„Wymiary".
2. Ręcznie wygiąć element pomiarowy (nigdy w tym celu
nie używać narzędzi) tak, aby po zamontowaniu
przebiegał on ukośnie w poprzek kanału.
Uwaga! Element pomiarowy nie może dotykać ściany
kanału. Minimalna odległość od ściany wynosi 50 mm,
a najmniejszy promień zgięcia 10 mm.
3. Zamontować kołnierz montażowy.
4. Zamocować regulator na kołnierzu (wsunąć i
zatrzasnąć).
Instalacja elektryczna
 Przestrzegać lokalnych przepisów dotyczących instalacji
elektrycznych.
 Zaciski podłączeniowe umieszczone są pod elastyczną
pokrywą z tworzywa sztucznego.
 Okablowanie wykonać zgodnie z dokumentacją
instalacji. Jeśli jest ona niedostępna, wykorzystać
schematy połączeń przedstawione w niniejszej
instrukcji.
 Przestrzegać dopuszczalnych długości przewodów.
2015-03-06
Possibile causa
 Aumentare la banda P
 In modalità PI: prima
aumentare il tempo integrale
poi, se necessario,
aumentare la banda P
