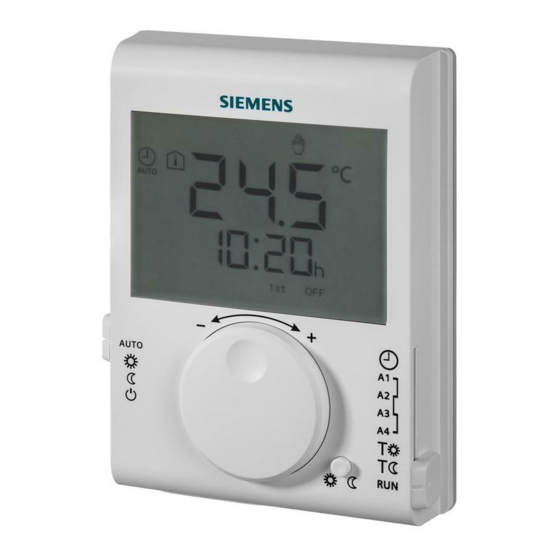

Raumthermostat mit 24-Stundenzeitprogramm und grosser LCD
RDJ100
A6V10954415_de--_b
2017-04-28
Programmierbar, für Heizsysteme
●
Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz
●
Grosse LCD-Anzeige
●
Batteriebetrieben: 2 x Alkali-Batterien Typ AA, 1.5 V
●
TPI-Regelung zum Ein-/Ausschalten der Heizsysteme
Building Technologies
Werbung
Verwandte Anleitungen für Siemens RDJ100
Inhaltszusammenfassung für Siemens RDJ100
- Seite 1 Raumthermostat mit 24-Stundenzeitprogramm und grosser LCD RDJ100 Programmierbar, für Heizsysteme ● Betriebsarten: Automatisch, Komfort, Energiesparen und Frostschutz ● Grosse LCD-Anzeige ● Batteriebetrieben: 2 x Alkali-Batterien Typ AA, 1.5 V ● TPI-Regelung zum Ein-/Ausschalten der Heizsysteme A6V10954415_de--_b Building Technologies 2017-04-28...
- Seite 2 Backup Werden die Batterien entfernt, bleiben Sollwerte und Informationen für Betriebsartenumschaltung während max. 2 Minuten erhalten. Betriebsarten Das Gerät bietet folgende Betriebsarten: Automatisch, Komfort, Energieeinsparung und Frostschutz. Mit dem Betriebsartenschieber kann eine andere Betriebsart ausgewählt werden. Siemens A6V1095 Building Technologies...
- Seite 3 Elektrothermischer Antrieb STP23.. 4884 ( für Kleinventile 2.5 mm) *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Bestellung Geben Sie bei der Bestellung den Namen und die Produktnummer an, z.B. Raumtemperaturregler RDJ100. Ventile und Antriebe sind separat zu bestellen.
- Seite 4 ● Batteriefach Das Gehäuse wird auf der Montageplatte eingeschnappt. Die Montageplatte enthält die Schraubklemmen. Auf der Geräterückseite befindet sich ein Rückstellknopf. RDJ100 Elemente Funktionen Raumtemperatur-Anzeige in °C Das Gerät regelt auf den angepassten Komfort-Temperatursollwert Das Gerät regelt auf den angepassten Energiespar-Temperatursollwert Das Gerät regelt auf den voreingestellten Temperatursollwert für Frostschutz...
- Seite 5 RDJ100 Elemente Funktionen Zeigt geringe Batterieladung an; Batterien ersetzen Zeigt eine Wärmeanforderung an Tageszeit (Format 00:00...23:59) Zeigt die erste Ein-/Ausschaltzeit an Zeigt die zweite Ein-/Ausschaltzeit an Zeitstellungsposition Erste Einschaltzeit Erste Ausschaltzeit Zweite Einschaltzeit Zweite Ausschaltzeit Komfort-Temperatureinstellung Energiespar-Temperatureinstellung Position RUN Programmschieber Taste Advance (Taste für Übersteuerung/Präsenz)
- Seite 6 Kein interner Leitungsschutz für Versorgungsleitungen zu externen Verbrauchern. Brand- und Verletzungsrisiko wegen Kurzschlüssen! ● Die Leitungsdurchmesser sind gemäss lokaler Gesetzgebung an den Bemessungswert des installierten Überstromschutzorgans anzupassen. ● Die Speiseleitungen müssen einen externen Schutzschalter mit max. 10 A Bemessungsstrom aufweisen. Siemens A6V1095 Building Technologies...
- Seite 7 Batteriewechsel Wird das Batteriesymbol angezeigt, sind die Batterien nahezu leer und zu ersetzen. Zurücksetzen Drücken Sie den Rückstellknopf auf der Geräterückseite. Dies setzt alle benutzerdefinierten Einstellungen auf Standardwerte zurück. Wartung Das Gerät ist wartungsfrei. Technische Daten Speisung Betriebsspannung DC 3 V (2 x 1.5 V AA Alkali-Batterien) Batterielebensdauer >1 Jahr (AA Alkali-Batterien) Interne Fühlereingänge...
- Seite 8 Basierend auf EU-Verordnung 813/2013 (Öko-Design- Richtlinie) und 811/2013 (Kennzeichnungsrichtlinie) betreffend Raumheizgeräten treffen folgende Klassen zu: TPI-Raumthermostat, für den Einsatz mit 2- Punktausgang-Heizgeräten Klasse IV Wert 2% Umweltverträglichkeit Die Produkt-Umweltdeklaration (A6V101123358 *)) enthält Daten zur umweltverträglichen Produktgestaltung und Siemens A6V1095 Building Technologies...
- Seite 9 Normen, Richtlinien und Zulassungen Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzen, Entsorgung). *) Die Dokumente können heruntergeladen werden von http://siemens.com/bt/download. Allgemein Gewicht (inklusive Verpackung) 350 g Farbe der Gehäusefront Signalweiss RAL9003 Gehäusematerial ABS (LCD:PC) A6V10954415_de--_b Building Technologies 2017-04-28...
- Seite 10 Anschlussschaltplan Lx, Nx Live, Neutralleiter, AC 24…250 V Lx, L2 N.C. Kontakt (für NO-Ventile) Lx, L1 N.O. Kontakt (für NC-Ventile) Siemens A6V1095 Building Technologies...
- Seite 11 Raumtemperaturregler mit direkter Regelung eines gasbefeuerten Heizkessels für Wandmontage gasbefeuerten Heizkessels für Bodenmontage Raumtemperaturregler mit direkter Regelung einer Wärmekreispumpe (Vorregelung durch manuelles Mischventil) F1 Sicherheitsthermostat N1 Raumtemperaturregler RDJ100 F2 Sicherheitsbegrenzer-Thermostat Y1 3-Weg-Ventil mit manueller Einstellung M1 Umwälzpumpe Y2 Magnetventil A6V10954415_de--_b Building Technologies...
- Seite 12 Abmessungen [mm] Herausgegeben von © Siemens Schweiz AG, 2017 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 www.siemens.com/buildingtechnologies Siemens A6V1095 Building Technologies Dokument-ID A6V10954415_de--_b Ausgabe 2017-04-28...
