MicroPort Evolution Handbuch Seite 19

Verläuft die Längsachse der extramedullären Tibia-Ausrichtlehre parallel zur
tibialen Längsachse, ist der Tibia-Resektionskreuzkopf (K004007X) auf einen
posterioren Slope von 3° eingestellt. Um eine Resektion mit anatomischem Slope
auszuführen, die doppelseitige Referenzlehre (E5001006) oder ein Sägeblatt durch
die Sägeblattführung stecken und die Längsachse der EM-Lehre einstellen, indem
die Schraube an der rechten Seite der Sprunggelenkklammer gelöst und das
distale Ende der EM-Lehre vom Knöchel weggezogen wird. | C IN ABBILDUNG 21
Die Ausrichtlehre so justieren, dass der Winkel der Sägeblattführung dem
anatomischen Slope der Tibia entspricht. Den Knopf am tibialen Resektionsfühler
(E2100210) drücken, um den Fühler in eines der Löcher (medial oder lateral) des
Resektionskreuzkopfes (K004007X) einzusetzen. | ABBILDUNG 23
In der Regel wird der Resektionsfühler (E2100210) auf eine Resektionshöhe
von 2 mm an der Kondyle mit ausgeprägterem Defekt und/oder von 10 mm
an der prominenteren Kondyle eingestellt. Bei Bedarf den Resektionsfühler
drehen, um eine Resektionshöhe von 4 mm einzustellen. Die nach oben
gedrehte Ziff er gibt die eingestellte Resektionshöhe an. | A IN ABBILDUNG 24
A
A

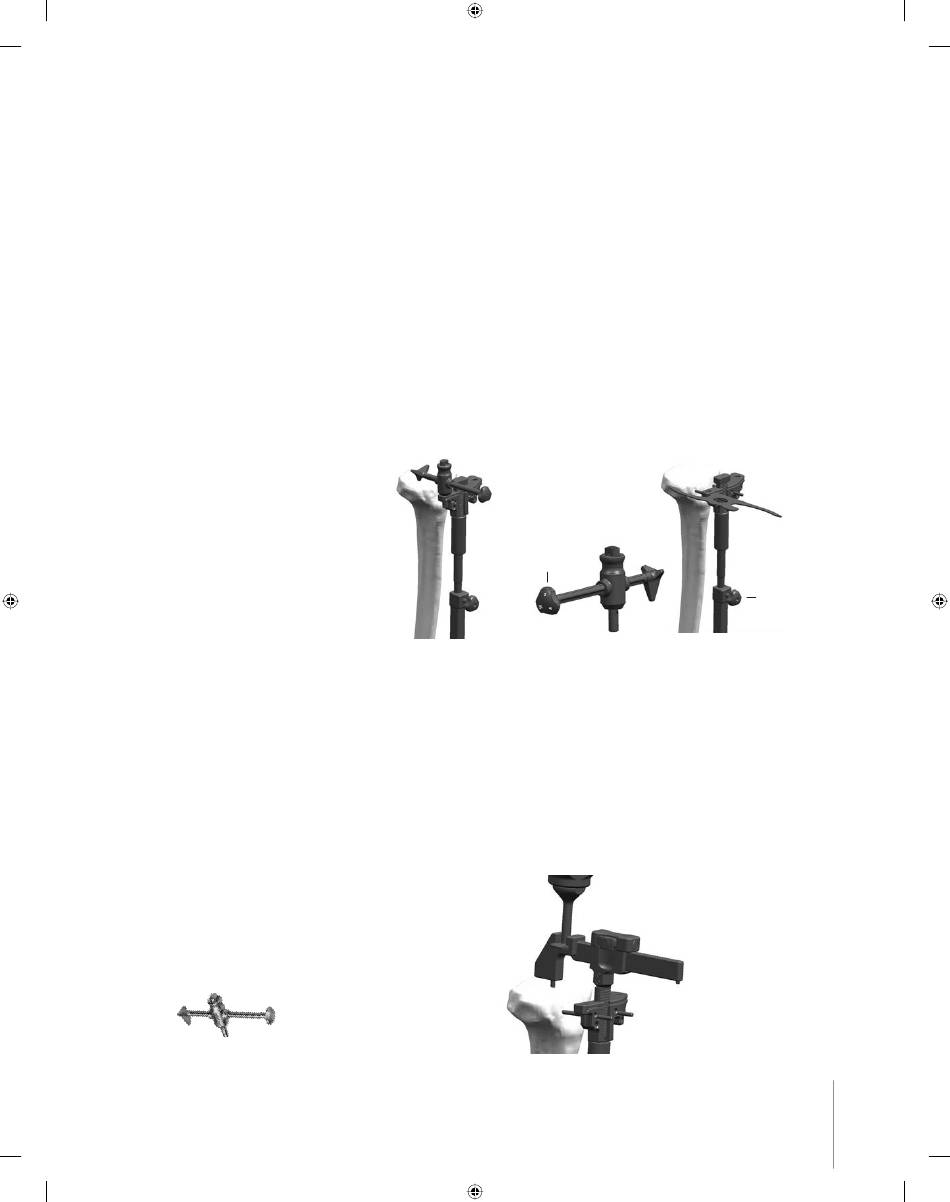

ABBILDUNG 23 ABBILDUNG 24 ABBILDUNG 25
Anschlaglose Stifte durch die mit „STD" gekennzeichneten Löcher einbringen,
um den Schnittblock an der proximalen Tibia zu fi xieren. Alternativ kann die
doppelseitige Referenzlehre (E5001006) verwendet werden, um die erforderliche
Resektionshöhe zu bestimmen. | ABBILDUNG 25
Um die Ausrichtlehre zu entfernen, zunächst die Einstellhülse (K0040109)
drehen, um den Tibia-Resektionskreuzkopf zu lösen (K004007X). Den Knopf oben
am distalen Turm | A IN ABBILDUNG 25 lösen, den proximalen Stab anheben
und aus dem Kreuzkopf (K004007X) ziehen. Anschließend den proximalen
Stab (E21020XX) und die Sprunggelenkklammer (E2102001) entfernen. Den
proximalen Stab mit Dornen (E2102013) mithilfe des Gleithammers (E5002001)
und des Extraktionsaufsatzes (E5002002) entfernen. | ABBILDUNG 26
Art.-Nr. E2100210
ABBILDUNG 26
Kapitel 3 Operationstechnik 19
