MicroPort Evolution Handbuch Seite 12

» Das Knie in > 90° Flexion lagern.
» „Z"-Retraktor – posterolateral am Femur
» Gebogener Hohmann-Retraktor –
anterolateral an der Femurkortikalis
12

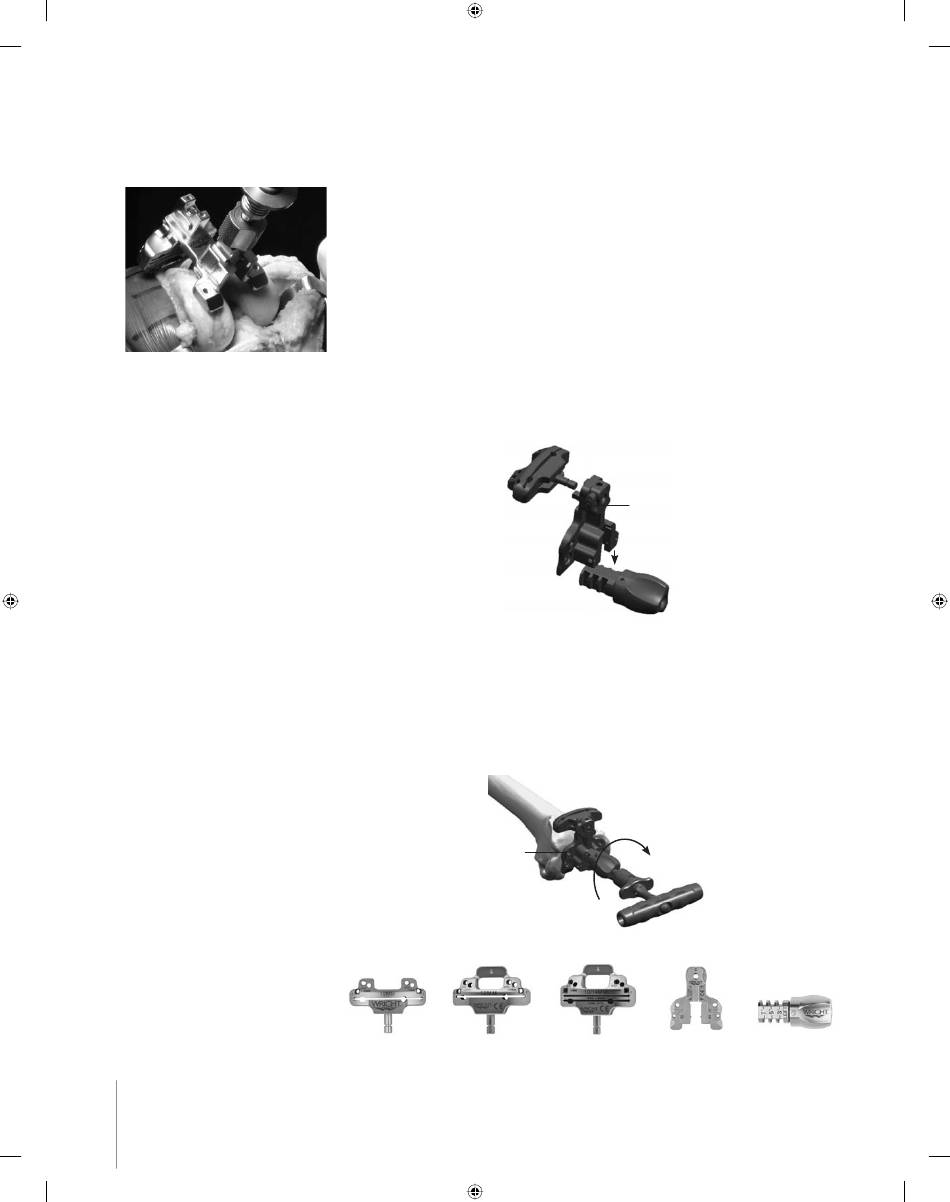

WICHTIGER HINWEIS: Die Sägeblattführungen der EVOLUTION® Femur-
Schnittblöcke sind für die Verwendung von Sägeblättern der Stärke 1,3 mm
(0,050") ausgelegt. Für die distale Resektion wird die Verwendung von
Sägeblättern mit einer Breite von 25,4 mm (1") empfohlen.
Distale Schnittblöcke sind in den Größen 10 mm (E1000010), 12 mm (E1000012)
sowie 10 und 14 mm (E1000114) verfügbar. Den geeigneten distalen
Schnittblock an die distale Femur-Ausrichtlehre (E1101001) montieren und den
Verriegelungsknopf von links nach rechts schieben, um die Komponenten zu
verriegeln. | A IN ABBILDUNG 4 Ein Vorhängeschloss-Symbol zeigt die korrekte
Verriegelung an. Die distale Femur-Ausrichtlehre (E1101001) auf die Valgus-
Buchse (E1100357) setzen. | ABBILDUNG 4 Die Valgus-Buchse (E1100357) ist mit
Links-/Rechtsmarkierungen („Left" und „Right") und drei Sägeblattführungen
für 3°-, 5°- oder 7°-Valgus-Stellung versehen. Darauf achten, dass bei Operation
des linken Knies die mit „Left" markierte Seite der Buchse nach oben weist, bei
Operation des rechten Knies die mit „Right" markierte Seite.
ABBILDUNG 4
Die Valgus-Buchse (E1100357) am IM-Fräser/Stab (E5001003) nach unten
Richtung T-Griff (E5001001) schieben. Den vollständig montierten IM-Fräser/
Stab in den Markraum einbringen, bis die distale Femur-Ausrichtlehre (E1101001)
auf der nicht resezierten prominenten distalen Kondyle ruht. | ABBILDUNG 5
Die Rotationsausrichtung ist bei diesem Schritt nicht kritisch. An der distalen
Femur-Ausrichtlehre (E1101001) sind jedoch zwei Linien zur Ausrichtung an den
Epikondylen eingeätzt. | A IN ABBILDUNG 5 Um die Valgus-Buchse (E1100357)
am IM-Fräser/Stab (E5001003) zu sichern, den Drehknopf fest anziehen.
| B IN ABBILDUNG 5
A
ABBILDUNG 5
Art.-Nr. E1000010
Art.-Nr. E1000012
Kapitel 3 Operationstechnik
A
B
Art.-Nr. E1000114 Art.-Nr. E1101001 Art.-Nr. E1100357
