Vorbereitung Der Tibia - Microport Evolution Handbuch

Art.-Nr. E2102001 Art.-Nr. E2102002
18

Vorbereitung der Tibia

Die EVOLUTION® Tibia-Schnittblöcke sind für die Verwendung von
Sägeblättern mit einer Stärke von 1,3 mm (0,05") ausgelegt.
Extramedulläre Tibiaresektion

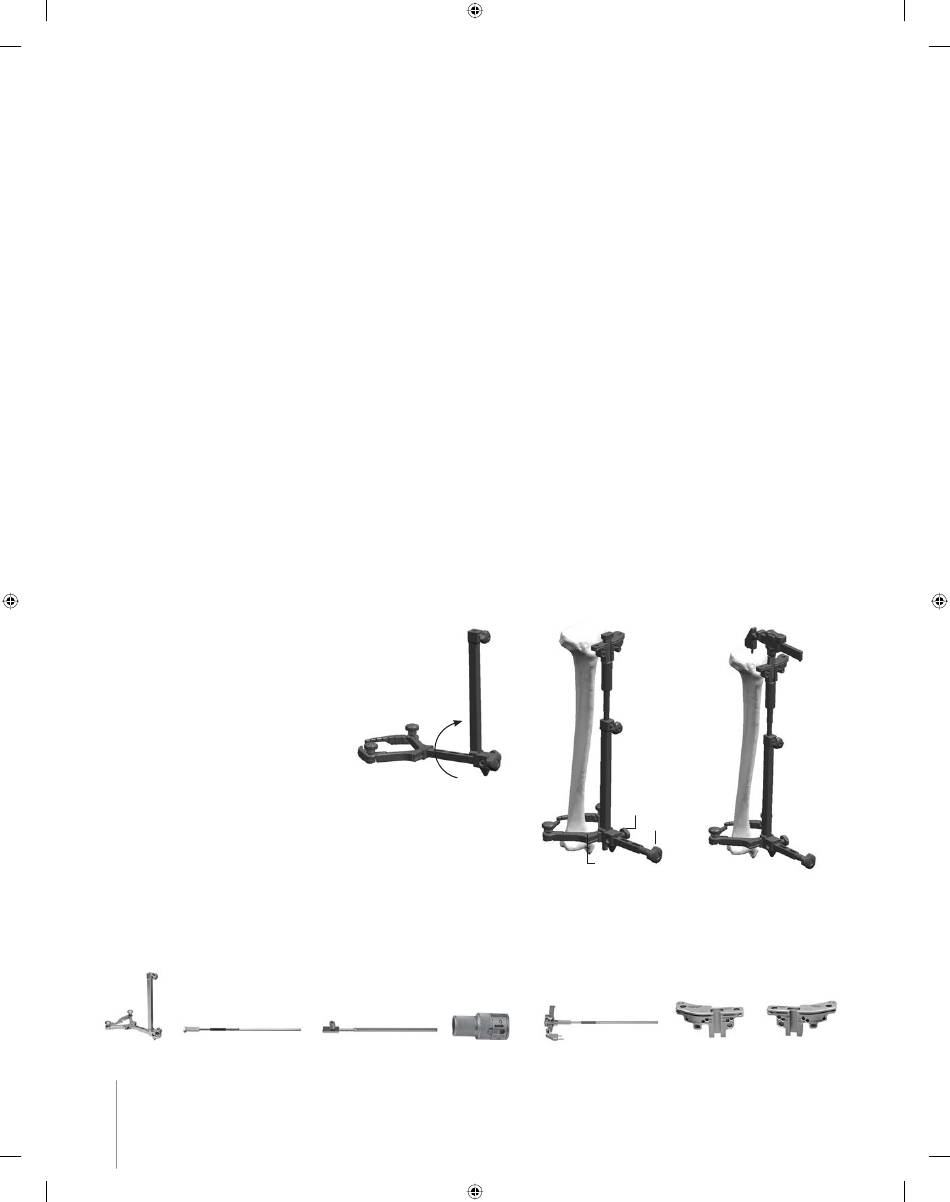

Um die extramedulläre Tibia-Ausrichtlehre zu montieren, den distalen Turm
der Sprunggelenkklammer (E2102001) aufrichten | ABBILDUNG 20 und den
proximalen Stab in Standardlänge (E2102002) mit der Einstellhülse (E2102006)
in den distalen Turm einsetzen. Ein kurzer proximaler Stab (E2102005) und ein
proximaler Stab mit Dornen (E2102013) stehen ebenfalls zur Verfügung. Den
passenden Tibia-Resektionskreuzkopf (K004007R für das rechte Knie, K004007L für
das linke Knie) mit der Einstellhülse (E2102006) am proximalen Stab befestigen.
| ABBILDUNG 21 Zur Positionierung die Einstellhülse (E2102006) lösen. Hierzu
den Entriegelungsknopf nach unten und innen drücken, um die Höheneinstellung
zu ermöglichen. Nach Einstellung der richtigen Höhe den Verriegelungsknopf
drücken und zur Feinabstimmung an der Einstellhülse (E2102006) drehen. Der
Abstand zwischen den Markierungslinien am proximalen Stab, kurz (E2102005),
Standardlänge (E2102002) bzw. mit Dornen (E2102013) beträgt jeweils 2 mm. Die
Sprunggelenkklammer (E2102001) um das Sprunggelenk des Patienten legen und
den distalen Turm Richtung Tibiaschaft schieben, um den Tibia-Resektionskreuzkopf
(K004007X) dicht an der Tibia zu positionieren. Die Varus-/Valgusstellung der
extramedullären Ausrichtlehre kann mithilfe der Links-Rechts-Einstellfunktion an der
Sprunggelenkklammer gemäß Ausrichtung der Tibiaachse eingestellt werden.
| A IN ABBILDUNG 21 Den großen distalen Drehknopf festziehen, um die Montage
in Position zu arretieren.| B IN ABBILDUNG 21
ABBILDUNG 20
Bei Verwendung des proximalen Stabs mit Dornen (E2102013) den längeren
(posterioren) Dorn mittig in das Tibiaplateau einbringen, die Innen-/
Außenrotation der Ausrichtlehre justieren und beide Dorne mit einem Hammer
in die proximale Tibia einschlagen. | ABBILDUNG 22
Art.-Nr. E2102005
Art.-Nr. E2102006
Kapitel 3 Operationstechnik
C
B
A
ABBILDUNG 21 ABBILDUNG 22
Art.-Nr. E2102013 Art.-Nr. K004007L Art.-Nr. K004007R
