Stellfüße in die dafür vorgesehenen Gewindebohrungen an den jeweiligen Ecken des Gerätebodens
einschrauben und den Heizkamineinsatz ausrichten - Einschraubtiefe mind. 10 mm,
3
Stellfüße mit den Kontermuttern unter dem Geräteboden sichern.

2.6 Sockelrahmen-Set

Der VIDA kann auf Sockelelementen aufgestellt werden. Die 2 Sockelelemente sind optionales Zubehör und
nicht im Lieferumfang des Heizkamineinsatzes enthalten.
(ID-Nr. 1004-00304, Sockelrahmen-Set, best. aus 2 Sockelelementen, zugeh. Schrauben und U-Scheiben,
fertige Bauhöhe ca. 220 mm)
Die beiden Sockelelemente werden jeweils
mit Schraube und Unterlegscheibe in den
Gewindebohrungen an den jeweiligen Ecken des
Gerätebodens befestigt. (4 Sechskant-Schrauben
und U-Scheiben M6, 4 Sechskant-Schrauben
und U-Scheiben M12 im Lieferumfang des
Sockelrahmen-Sets)

Montieren der Sockelelemente

1
Die Stellfüße unten in die Sockelelemente
einschrauben - die Unterseite der
Sockelelemente besitzen nur eine
M12-Gewindehülse,
2
die Sockelelemente jeweils seitlich außen an den Ecken des Gerätebodens verschrauben -
4 Schrauben (Sechskant, SW19 mm) und U-Scheiben,
1

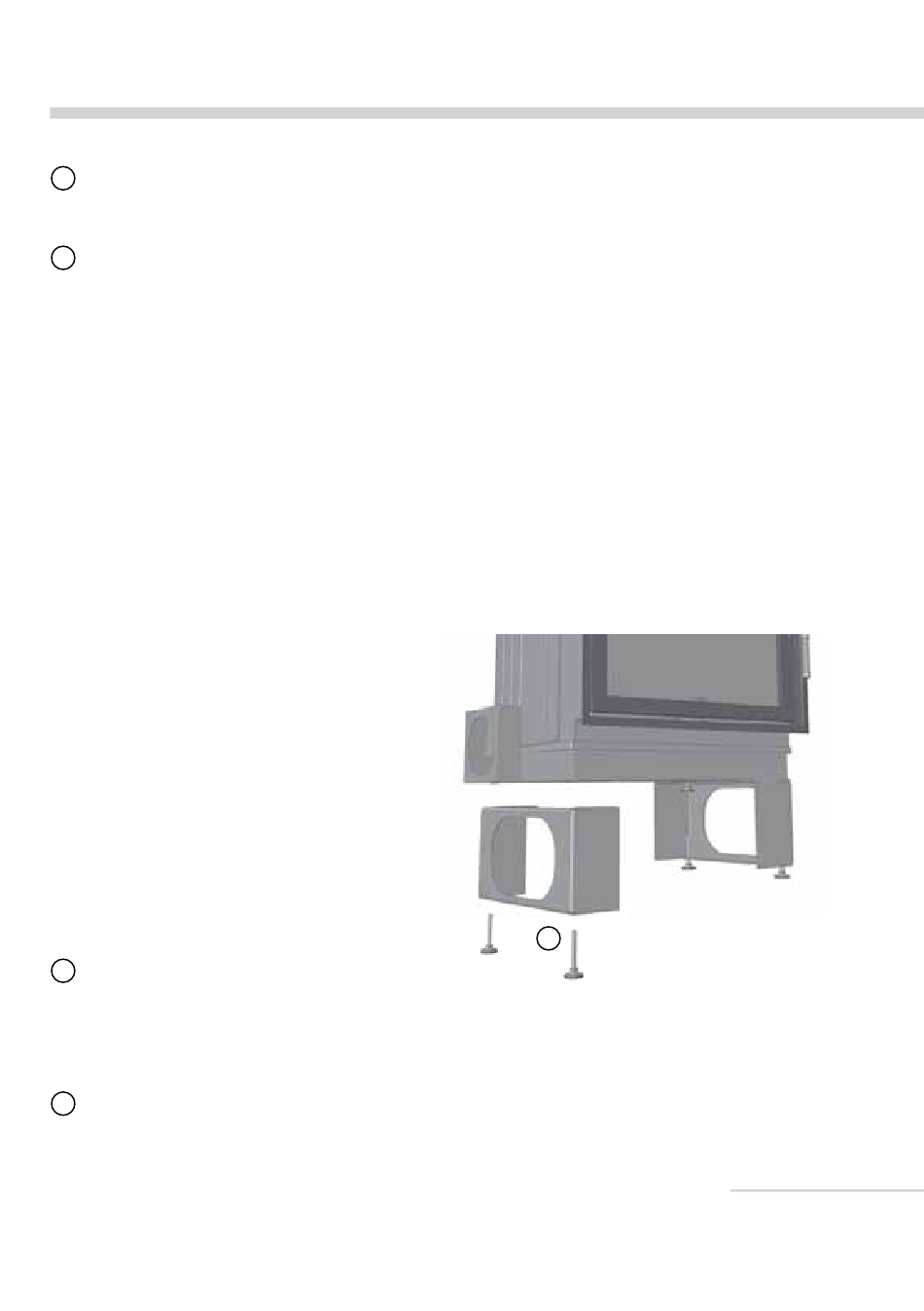

Abb. 2.4 Einschrauben der Stellfüße in Sockelelemente
Montage des VIDA
