BEDIENUNGSANLEITUNG

Heizkamineinsatz VIDA

Inhaltsverzeichnis

Inhaltszusammenfassung für Leda VIDA 55 F

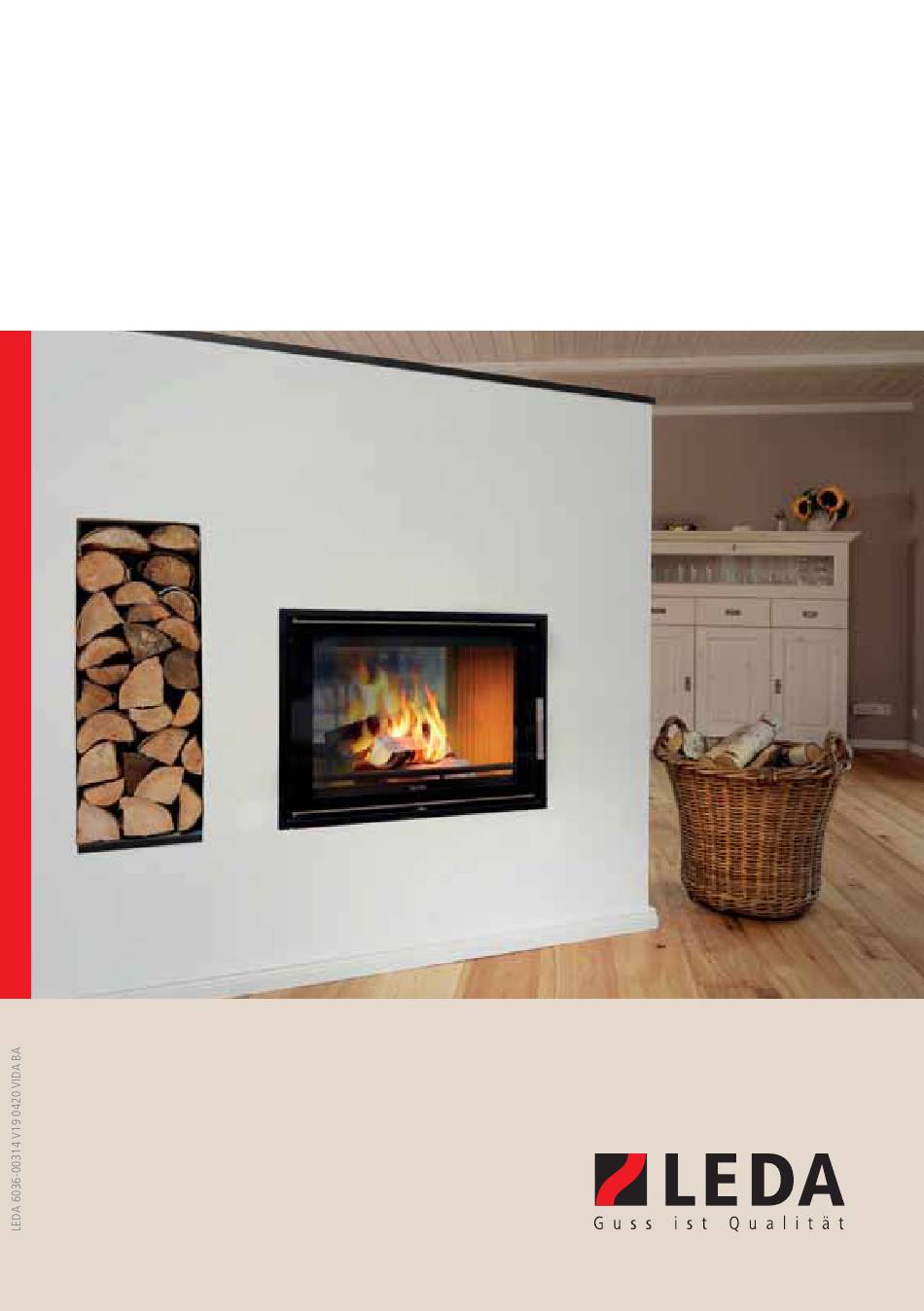

Seite 1 BEDIENUNGSANLEITUNG Heizkamineinsatz VIDA...
Seite 2 VIDA Bedienungsanleitung VIDA Beschreibung Ident-Nr. Heizkamineinsatz VIDA 55 F, Ganzglastür 1003-01607 VIDA 55 DS, Ganzglastüren 1003-01608 VIDA 68 F, Ganzglastür 1003-01301 VIDA 68 DS, Ganzglastüren 1003-01304 VIDA 68 F, Gusstür 1003-01290 VIDA 68 DS, Gusstüren 1003-01303 VIDA 78 F, Ganzglastür 1003-01609 VIDA 78 DS, Ganzglastüren...
Seite 3 Inbetriebnahmeprotokoll für den Anlagenersteller LEDA Heizkamineinsatz VIDA Frontbreite: VIDA 55 VIDA 68 VIDA 78 Ausführung: ohne Wassertechnik: mit Wassertechnik: W DS LEDATRONIC: mit LT3 Wiﬁ (ohne Display) mit LT3 Wiﬁ (mit zus. Display) ohne (manuell) Einbaudatum Seriennummer (siehe ) Anlagenbetreiber Straße...
Seite 5 Inbetriebnahmeprotokoll für den Anlagenbetreiber (verbleibt in dieser Anleitung) LEDA Heizkamineinsatz VIDA Frontbreite: VIDA 55 VIDA 68 VIDA 78 Ausführung: ohne Wassertechnik: mit Wassertechnik: W DS LEDATRONIC: mit LT3 Wiﬁ (ohne Display) mit LT3 Wiﬁ (mit zus. Display) ohne (manuell) Einbaudatum...
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis SICHERHEITSHINWEISE Brandschutz und Sicherheitsabstände Verbrennungsgefahr Gefahren durch unverschlossene Feuertür Gefahren durch unzureichende Verbrennungsluft Gefahren durch Wärmestau in der Feuerstätte Gefahren durch ungeeignete Brennstoffe Gefahren durch Schließen des Luftschiebers Gefahren durch ungenügende Funktion des Schornsteins Gefahren durch unzureichende Sicherheit bei Geräten mit Wassertechnik 1.10 Richtiges Verhalten bei einem Schornsteinbrand ERSTINBETRIEBNAHME...
Seite 9: Wesentliche Eigenschaften
Wichtige Benutzerinformation Herzlichen Glückwunsch! Mit dem VIDA haben Sie sich für einen technisch und optisch modernen und ganz besonderen Heizkamin- einsatz für Ihren Kachelofen entschieden. Neben dem Design legen wir besonderen Wert auf ausgereifte Verbrennungstechnik, hochwertiges Material und gute Verarbeitung. Der VIDA wurde nach heutigem Stand der Technik gebaut und ist nach der Europäischen Norm DIN EN 13229 als Heizkamineinsatz für feste Brennstoffe geprüft worden.
Seite 10 Bitte füllen Sie gemeinsam mit Ihrem Fachbetrieb das Inbetriebnahmeprotokoll in zweifacher Ausfertigung aus. Ein Exemplar verbleibt in dieser Anleitung und hilft später bei auftretenden Fragen zu Ihrer Feuerstätte. Bei Nichtbeachtung der Aufstell- und Bedienungsanleitung erlischt die Gewährleistung. Jede bauliche Veränderung des VIDA durch den Anlagenbetreiber ist unzulässig! Beachten und befolgen Sie der Errichtung der Feuerstätte, dem Anschließen des Heizkamineinsatzes und bei Betrieb die Angaben dieser Anleitung, sowie die separaten Anleitungen zur LEDATRONIC (Bedienungs- anleitung und Montageanleitung bei Geräten mit LEDATRONIC).
Seite 11: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise 1.1 Brandschutz und Sicherheitsabstände Brandschutz und Sicherheitsabstände müssen unbedingt eingehalten werden! Schutz im Bereich vor der Feuerraumöffnung Der Fußboden vor und neben der (den) Feuerraumöffnung(en) der Feuerstätte muss aus nicht brennbarem Material bestehen oder eine nicht-brennbare Auﬂ age besitzen (Vorgabe gem. FeuVO) Eine nicht brennbare Bodenvorlage ist nicht...
Seite 12: Schutz Im Strahlungsbereich Der Sichtscheibe(N)
Einbaumöbeln einzuhalten. Es reicht in der Regel der halbe Abstand, 80cm ( VIDA 68 W) wenn vor den brennbaren Gegenständen 100cm ( VIDA 55 F/W/W DS ein Strahlungsschutz vorhanden ist. 68 F/DS/W DS), 120cm (VIDA 55 DS, 78 F/DS, In diesem Bereich dürfen sich keine 78 W/W DS) brennbaren Gegenstände beﬁ...
Seite 13: Gefahren Durch Unverschlossene Feuertür
Sicherheitshinweise 1.3 Gefahren durch unverschlossene Feuertür Die Feuertür muss während des Betriebs geschlossen sein! Während des Heizbetriebs muss die Feuertür geschlossen bleiben, um einen unnötig hohen oder sogar gefährlichen Austritt von Heizgas zu vermeiden. Durch den starken Entgasungsprozess beim Brennstoff Holz und einem schwachen Schornsteinförderdruck kann es beim Öffnen der Feuertür zum Austritt von Rauch und Heizgas kommen.
Seite 14: Gefahren Durch Wärmestau In Der Feuerstätte
Verbrennungsluftversorgung und die Abgasabführung empﬁ ndlich stören. Für einen trotzdem sicheren Betrieb der Feuerstätte empfehlen wir unsere allgemein bauaufsichtlich zugelassene Sicherheitseinrichtung LEDA-Unterdruck-Controller LUC 2. Dieses Gerät überwacht ständig die vorhandenen Druckverhältnisse und würde bei Bedarf die Lüftungsanlage abschalten, bevor gefährlich viel Abgas in den Wohnraum austreten könnte.
Seite 15: Gefahren Durch Ungeeignete Brennstoffe
Sicherheitshinweise 1.6 Gefahren durch ungeeignete Brennstoffe Es dürfen nur geeignete Brennstoffe verwendet werden! Das Verbrennen von Abfällen oder ungeeigneten Brennstoffen ist nicht zulässig, umweltschädlich und gefährlich. Der VIDA ist ausschließlich für den Brennstoff Scheitholz und Holzbriketts vorgesehen. Ausführliche Informationen zu den vorgesehenen Brennstoffen ﬁ nden Sie „3.1 Brennstoffe“ auf Seite 11. 1.7 Gefahren durch Schließen des Luftschiebers Die Verbrennungsluft darf keinesfalls komplett geschlossen werden, solange noch überwiegend gelbliche Flammen vorhanden sind.
Seite 16: Gefahren Durch Unzureichende Sicherheit Bei Geräten Mit Wassertechnik
Sicherheitshinweise Bei längerer Betriebsunterbrechung kann es im Schornstein, in den Heizgaszügen, im Abgasrohr oder auch der Verbrennungsluftleitung zu Verstopfungen gekommen sein. Achten Sie beim Anheizen darauf, dass gleich von Anfang an ein gewohnt guter Abbrand und Rauchabzug einstellt. 1.9 Gefahren durch unzureichende Sicherheit bei Geräten mit Wassertechnik Feuerstätten mit Wassertechnik (VIDA W) müssen funktionstüchtige Sicherheitseinrichtungen gegen Überdruck und Übertemperatur besitzen.
Seite 17: Richtiges Verhalten Bei Einem Schornsteinbrand
Sicherheitshinweise 1.10 Richtiges Verhalten bei einem Schornsteinbrand Befolgen Sie folgende Grundsätze für richtiges Verhalten im Falle eines Schornsteinbrands und prägen Sie sich die folgenden Punkte ein! Schließen Sie die Verbrennungsluft! Rufen Sie die Feuerwehr und den zuständigen Schornsteinfeger (bevollmächtigter Bezirksschorn- steinfeger)! Ermöglichen Sie den Zugang zu den Reinigungsöffnungen (z.B.
Seite 18: Erstinbetriebnahme
Erstinbetriebnahme Erstinbetriebnahme Neu gemauerte Kachelöfen müssen vor dem Heizbetrieb austrocknen, da beim Aufbau viel Wasser verwendet wird. Dies erreicht man im Sommer, indem die Feuertür im kalten Zustand ganz geöffnet wird. Bei niedrigen Außentemperaturen muss der Kachelofen trocken geheizt werden. Ein neu errichteter Kachelofen darf auf keinen Fall zum Trocknen von Wohnräumen im Neubau genutzt werden.
Seite 19: Bedienung
Bedienung Bedienung 3.1 Brennstoffe Vorgesehene und zulässige Brennstoffe Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz oder Holzbriketts in den geeigneten Größen, Längen und Mengen. Der VIDA ist für die Brennstoffe Scheitholz und Holzbriketts vorgesehen. Gemäß 1. Verordnung zur Durchführung des Bundes-Immissionsschutzgesetzes (1.BImSchV, §3 Abs. 1, Nr.
Seite 20: Heizkamineinsatz Typ Vida
Bedienung Entnehmen Sie bitte folgender Tabelle die jeweils korrekten Brennstoffmengen. Heizkamineinsatz Typ VIDA Breite Frontvariante I. Betrieb mit direktem Anschluss an die Abgasanlage (ohne Heizgaszug oder Heizkasten) Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz [kg/h] Brennstoff-Füllmenge, Holzbriketts [kg] Brennstoffdurchsatz, Holzbriketts [kg/h] II. Betrieb mit metallischem/gusseisernem Heizgaszug (Heizkasten) Brennstoff-Füllmenge, Scheitholz [kg] Brennstoffdurchsatz, Scheitholz...
Seite 21: Optimaler Umgang Mit Den Brennstoffen Scheitholz Und Holzbrikett
Bedienung Optimaler Umgang mit den Brennstoffen Scheitholz und Holzbrikett Nur trockenes Holz kann effektiv und schadstoffarm verbrennen! Optimales Brennholz ist daher immer: naturbelassen – also nicht lackiert, eingelassen oder imprägniert, o.ä. nicht geleimt, also weder Schichtholz, Leimbinder, Pressspan- oder Sperrholz, o.ä. es darf Rinde enthalten, Alle künstlichen oder chemischen Zusätze können beim Verbrennen sehr giftig sein und schädigen nicht nur die Umwelt, sondern auch die Bauteile der Feuerstätte und des Schornsteins,...
Seite 22: Unzulässige Brennstoffe
Brennstoff und dessen Lagerort durch den Schornsteinfeger kontrolliert. Anzündhilfen Zum Anzünden empfehlen wir Reisig, Kleinholz und unsere praktischen Anzündwürfel LEDA FeuerFit! Spalten Sie Brennholz zum Anzünden entsprechend klein (keine Rundlinge). Schmale Holzscheite, vor allem aus Weichholz, haben zwar eine kurze Brenndauer, eignen sich aber sehr gut zum Anzünden.
Seite 23: Funktionsprinzip Der Holzverbrennung
Bedienung 3.2 Funktionsprinzip der Holzverbrennung Holzfeuerung - Nutzen bis zum letzten Funken Der VIDA hat einen mit Schamottesteinen ausgekleideten Feuerraum. Der Brennstoff wird auf einem geschlossenen Brennraumboden mit Schamottesteinen abgebrannt. Die gesamte Verbrennungsluft wird der Feuerstätte über das Luftventil im Geräteboden zugeführt und über Kanäle in den Brennraum verteilt.
Seite 24: Stufe 3 - Nachverbrennung
Bedienung Stufe 3 - Nachverbrennung: In der Nachverbrennungszone sorgen hohe Temperaturen und die gute Durchmischung von brennfähigen Heizgasen mit Verbrennungsluft für einen wirtschaftlichen und damit gleichzeitig schadstoffarmen Ausbrand. Bitte beachten Sie für die Bedienung stets: Die Feuertür muss während des Betriebs geschlossen sein! Halten Sie auch bei nicht betriebenem Gerät Feuertür und den Verbrennungsluftschieber immer geschlossen! Verwenden Sie nur sauberes, unbehandeltes, natur-belassenes, gespaltenes und trockenes Brennholz...
Seite 25: Bedienelemente
Bedienung 3.3 Bedienelemente Feuertür, Türverschluss, Türgriff Abb. 3.1 Türverschluss, Türgriff Abb. 3.2 Türverschluss und Bediengriff („kalte Hand“) bei linkem Türanschlag Der Türgriff der Feuertür ist bei Betrieb immer geschlossen (der Türgriff steht senkrecht, siehe Abb. 3.1). Er besitzt einen Hakenverschluss, der durch Ziehen des Türgriffs geöffnet wird.
Seite 26 Bedienung Verbrennungsluft-Schieber Der Bediengriff für die Einstellung der Verbren- nungsluft („Luftschieber“) beﬁ ndet sich mittig unter der Feuertür Der Bediengriff lässt sich heraus ziehen (Verbren- nungsluft komplett geöffnet) und hinein schieben (Verbrennungsluft komplett geschlossen). Bei Betrieb des VIDA wird der Bediengriff heiß. Daher sollte für Einstellungen bei Betrieb der mitgelieferte Handschuh verwendet werden.
Seite 27: Heizbetrieb Und Einstellungen
Wird die Flamme in Richtung Feuerraum gezogen, sorgt der Schornstein für Unterdruck. In diesem Fall kann der Ofen angeheizt werden: Ist zur Überwachung des gemeinsamen Betriebs von Feuerstätte und Lüftungsanlage ein LEDA Unterdruck-Controller (LUC) installiert, kann der Unterdruck des Schornsteins direkt abgelesen werden. Heizgeräte mit Wassertechnik dürfen nur in Betrieb genommen werden, wenn alle Sicherheitseinrichtungen betriebsbereit und funktionsfähig sind!
Seite 28: Nachlegen ("Fortheizen")
Sie diese Streifen auf den Feuerraumboden, legen Sie 2 bis 3 kleine Stücke einer passenden Anzündhilfe (z.B. LEDA FeuerFit) zwischen die Streifen und entzünden Sie diese, legen Sie zwei weitere, etwas größere Abb. 3.8 Verbrennungsluftschieber ganz heraus gezogen - Holzstücke auf die Streifen -...
Seite 29: Weiterheizen Und Leistungsregelung
Bedienung öffnen Sie die Feuertür keinesfalls zu früh, solange noch Flammen im Brennraum zu sehen sind, um Austritt von Heizgas und Rauch nach Möglichkeit zu vermeiden Öffnen Sie die Feuertür vorsichtig und langsam, ziehen Sie das Glutbett ﬂ ächig auseinander, legen Sie den Brennstoff auf das Glutbett - legen Sie den Brennstoff nicht zu dicht, beachten Sie die erforderlichen und maximalen Brennstoffmengen (siehe „3.1 Brennstoffe“...
Seite 30: Betrieb Mit Keramischen Heizgaszügen
Bedienung Betrieb mit keramischen Heizgaszügen Keramische (gemauerte) Heizgaszüge haben die Aufgabe, die aufgenommene Wärmeenergie zeitversetzt abzugeben. Die aufgenommene Wärme wird nicht sofort an den Raum abgegeben, sondern zwischenge- speichert und dann mit verminderter Leistung, aber über einen längeren Zeitraum abgegeben. Deshalb empfehlen wir folgende Betriebsweise: Heizen Sie den VIDA an (siehe „Anheizen“...
Seite 31: Weiterheizen Nach Dem Abbrandende
Bedienung Schließen Sie am Ende des Abbrands und bei nicht betriebener Feuerstätte immer die Türen des Heizkamin- einsatzes und schließen Sie auch die Verbrennungsluft. Halten Sie auch bei nicht betriebenem Gerät Feuertür und den Verbrennungsluftschieber immer geschlossen! Weiterheizen nach dem Abbrandende Bei erneutem Weiterheizen öffnen Sie die Verbrennungsluft komplett, indem Sie den Luftschieber ganz heraus ziehen.
Seite 32: Reinigung Und Wartung
Bedienung 3.5 Reinigung und Wartung Die Reinigung und Wartung kann nur bei einem kalten Gerät vorgenommen werden! Der VIDA und die Heizgaszüge (wenn vorhanden) müssen mindestens einmal im Jahr oder bei Bedarf auch öfter gereinigt werden, um einen wirtschaftlichen und einwandfreien Betrieb zu gewährleisten. Keramische und metallische Heizgaszüge werden über die vorgesehenen Reinigungsöffnungen gereinigt.
Seite 33 Bedienung Um Flugasche und anhaftende Rußschichten in der Nachverbrennungszone bis in den Heizgasanschluss zu entfernen, lassen sich die Heizgas-Umlenkungen aus dem VIDA entnehmen (siehe Abb. 3.12 bis Abb. 3.15). Während der Heizperiode sollte der Wasserwärmetauscher des VIDA W mindestens zwei- bis dreimal mit der mitgelieferten Reinigungsbürste gesäubert werden.
Seite 34: Aus- Und Einbau Des Stehrosts Bei Vida
Bedienung Abb. 3.14 VIDA 55 W und 78 W: Heizgasumlenkungen entfernen. Abb. 3.15 VIDA 55 W und 78 W: Anordnung der Umlenkungen im Heizgasbereich. Anschließend können sie nach unten über den Brennraum entnommen und von Flugasche gereinigt werden. Zum Einsetzen werden zuerst die Prallplatten schräg nach oben gehoben und dann auf ihren seitlichen Auﬂ...
Seite 35: Aus- Und Einbau Der Prallplatte Bei Vida
Bedienung Aus- und Einbau der Prallplatte bei VIDA 68 Die Prallplatte liegt auf den seitlichen Steinen auf. Zum Entnehmen die Prallplatte ein Stück anheben, seitlich nach unten in den Brennraum schwenken und herausnehmen (siehe Abb. 3.17). Abb. 3.17 Guss-Umlenkung im VIDA 68 und 68 DS Die Prallplatte hält die seitlichen Steinsegmente oben - wird sie angehoben, sind die verbleibenden Segmente nicht mehr arretiert und können nach innen kippen.
Seite 36: Aus- Und Einbau Der Prallplatte Bei Vida 68 W
Bedienung Aus- und Einbau der Prallplatte bei VIDA 68 W Um Rußablagerungen auf den Tauscherﬂ ächen und den quer liegenden Tauscherrohren mit der mitgelieferten Reinigungsbürste zu entfernen, können beim VIDA 68 W die Prallplatten aus Vermiculit herausgenommen werden. Entnehmen des Abb.
Seite 37: Funktions- Und Sicherheitsprüfung Bei Geräten Mit Wassertechnik
Bedienung Nach der Verwendung von Reinigungsmitteln empﬁ ehlt es sich dringend, die Scheibe feucht nachzuwischen, damit nach Möglichkeit keine Reste des Reinigungsmittels auf der Scheibe verbleiben. Rückstände von Reinigungsmittel können beim Betrieb des Ofens unter Umständen zu Verätzungen der Glasoberﬂ äche oder zu unschönen Flecken oder Rändern führen.
Seite 38 Bedienung Neben der Überprüfung der beschriebenen Bauteile des Heizkamineinsatzes muss auch die weitere Installation und die notwendigen Komponenten kontrolliert werden: Kontrolle von Systemtrenner und Wasserﬁ ltern - soweit solche Bauteile vorhanden sind, Kontrolle von Armaturen und Ventilen, Kontrolle der Kesselkreispumpe, Kontrolle des Ansteuerung der Kesselkreispumpe (Sicherheitstemperatur-Abschaltung, Temperatur- Steuerung, Temperatur-Differenzsteuerung) Beachten Sie auch weitere Vorgaben der technischen Unterlagen der entsprechenden Komponenten.
Seite 39: Checkliste Bei Störungen
Bedienung 3.6 Checkliste bei Störungen Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% Das Feuer brennt Holz zu feucht schlecht Nur den Brennstoff verwenden, der für Falscher Brennstoff oder zu oder wenig das Gerät geeignet und zugelassen ist Sichtscheibe ver- (siehe „3.1 Brennstoffe“ auf Seite 11) schmutzt schnell Brennstoffmenge nach Angabe in dieser Anleitung (siehe „3.1 Brennstoffe“...
Seite 40 Bedienung Störung Ursache Abhilfe mindestens 2 mal im Jahr reinigen Wasserwärmetauscher verrußt Probebetrieb durchführen und Schornsteinzug zu stark: (max. 20 Pa bzw. 23 Pa am Abgas- anliegenden Unterdruck messen. stutzen, für einen optimalen Zugbegrenzung im Schornstein einbauen Wirkungsgrad) lassen, z.B. Nebenluftvorrichtung Drosselklappe vor Schornsteineintritt installieren lassen nicht schließen, bevor das Feuer...
Seite 41 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Rauchbelästigung Schornsteinzug zu schwach: (Mindestförderdruck: anliegenden Unterdruck messen. 12 Pa bzw. 15 Pa am Abgas- Abgasanlage auf Dichtheit überprüfen stutzen) Lockfeuer im Schornstein entfachen offen stehende Türen anderer am Schornstein angeschlossener Geräte dicht schließen Verbrennungsluftöffnungen von nicht in Betrieb beﬁ...
Seite 42 Bedienung Störung Ursache Abhilfe Probebetrieb durchführen und Schornsteinzug zu schwach: (Mindestförderdruck: anliegenden Unterdruck messen. 12 Pa am Heizgasstutzen) Abgasanlage auf Dichtheit überprüfen, undichte Schornstein-Reinigungsöff- nungen abdichten Lockfeuer im Schornstein entfachen offen stehende Türen anderer am gleichen Schornstein angeschlossener Geräte dicht schließen Verbrennungsluftöffnungen von nicht in Betrieb beﬁ...
Seite 43 Bedienung Störung Ursache Abhilfe Überprüfen; max. Restfeuchte 20% siehe Übermäßiges Ver- Holz zu feucht schmutzen der „3.1 Brennstoffe“ auf Seite 11) Wärmetauscher-ﬂ ächen Nur den Brennstoff, der für das Gerät zu- Falscher Brennstoff gelassen ist, verwenden siehe „3.1 Brennstoffe“ auf Seite 11) die vorgesehene Menge Brennstoff für Zu wenig Brennstoff Ihre Geräteversion auﬂ...
Seite 44: Hinweise Zur Entsorgung Bei Geräten Mit Ledatronic
Bedienung Störung Ursache Abhilfe Rohrleitungen entlüften Fließgeräusche Luft im Wassersystem Alle Entlüfter kontrollieren Entlüfter oder Luftabscheider am höchsten Punkt der Rohrleitungen installieren 3.7 Hinweise zur Entsorgung bei Geräten mit LEDATRONIC Zum Schutz der Umwelt dürfen die Komponenten der LEDATRONIC nicht mit dem unsortierten Siedlungsabfall (Hausmüll) entsorgt werden.
Seite 45: Ersatz- Und Verschleissteile
Es dürfen nur Original-Bauteile bzw. Ersatzteile des Herstellers verwendet werden! Benötigtes Zubehör und Ersatzteile bekommen Sie über Ihren Fachgroßhandel. 4.1 Feuerraumauskleidung VIDA 55, 55 W, 78 und 78 W Abb. 4.1 Ersatzteile VIDA 55 F, 55 F W, 78 F und 78 W F...
Seite 46 Ersatz- und Verschleissteile VIDA F - Feuerraumauskleidung 55 F 55 W F 78 F 78 W F Pos. Bezeichnung Ident-Nr. Breite [mm] benötigte Anzahl pro Gerät Steinsegment 1005-03489 Steinsegment 1005-03490 Bodenstein 1005-03487 Bodenstein 1005-03488 – Vermiculiteplatte 1005-03491 – – – Vermiculiteplatte 1005-03542 –...
Seite 47: Feuerraumauskleidung, Vida 55 Ds, 55 Ds W, 78 Ds, 78 W Ds
Ersatz- und Verschleissteile 4.2 Feuerraumauskleidung, VIDA 55 DS, 55 DS W, 78 DS, 78 W DS Abb. 4.2 Ersatzteile VIDA 55 DS, 55 DS W, 78 DS und 78 W DS...
Seite 48 Ersatz- und Verschleissteile VIDA DS - Feuerraumauskleidung 55 DS 55 W DS 78 DS 78 W DS Pos. Bezeichnung Ident-Nr. Breite [mm] benötigte Anzahl pro Gerät Steinsegment 1005-03489 Steinsegment 1005-03490 Bodenstein 1005-03487 Bodenstein 1005-03488 – Vermiculiteplatte 1005-03491 – – – Vermiculiteplatte 1005-03542 –...
Seite 49: Feuerraumauskleidung Vida 68 F, 68 W, 68 Ds Und 68 W Ds
Ersatz- und Verschleissteile 4.3 Feuerraumauskleidung VIDA 68 F, 68 W, 68 DS und 68 W DS Abb. 4.3 Feuerraumauskleidung VIDA 68 F Abb. 4.4 Feuerraumauskleidung VIDA 68 DS...
Seite 50 Ersatz- und Verschleissteile Abb. 4.5 Feuerraumauskleidung VIDA 68 W F, 68 W DS VIDA 68 - Feuerraumauskleidung 68 F 68 W F 68 DS 68 W DS Pos. Bezeichnung Ident-Nr. Breite [mm] benötigte Anzahl pro Gerät Bodenstein 1005-02684 190/262 Steinsegment 1005-02685 Steinsegment, vorne 1005-02686...
Seite 51: Glasscheibe, Tür, Türgriff, Türdichtung
Ersatz- und Verschleissteile 4.4 Glasscheibe, Tür, Türgriff, Türdichtung VIDA - Ersatzscheiben Türbreite 55 Türbreite 68 Türbreite 78 Pos. Bezeichnung Ident-Nr. Glasscheibe, innen 1005-03770 1005-03238 1005-03772 Glasscheibe (Einfachverglasung) – 1005-03238 – Glasscheibe außen (bedruckt) 1005-03771 1005-03239 1005-03773 VIDA - Ersatzteile zu Tür, Türgriff, Türdichtung, Zubehör Pos.
Seite 52: Technische Daten
Technische Daten Technische Daten 5.1 VIDA - Geräte ohne Wassertechnik Heizkamineinsatz Typ VIDA Breite Frontvariante Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieefﬁ zienzklasse 2. Stufe 1. BImSchV, Münchner Brennstoff-Verordnung erfüllte Anforderungen an Wirkungsgrad und Emissionen Aachener Brennstoff-Verordnung §15 a B-VG 2015 für Österreich CO bezogen auf 13% O [mg/m 1250...
Seite 53 Technische Daten Heizkamineinsatz Typ VIDA Breite Frontvariante Brennstoffe verwendbare Brennstoffe Scheitholz (bevorzugt) und Holzbriketts Brennstoff-Füllmenge bei Scheitholz [kg] Brennstoffdurchsatz bei Scheitholz [kg/h] Brennstoff-Füllmenge bei Holzbriketts [kg] Brennstoffdurchsatz bei Holzbriketts [kg/h] II. Betrieb mit Guss-Heizkasten (Betrieb mit metallischem Heizgaszug) Leistungsdaten 10,0 10,5 11,5 Nennwärmeleistung...
Seite 54 Technische Daten Heizkamineinsatz Typ VIDA Breite Frontvariante III. Betrieb mit keramischen Heizgaszügen (Speicherleistung) Leistungsdaten (ca. 5 bis 10 - je nach Ausführung der Anlage) Nennwärmeleistung (einschl. keram. Heizgaszügen) [kW] Feuerungsleistung [kW] Leistungsabgabe des Heizeinsatzes (ohne Leistung der keramischen [kW] Heizgaszügen) Leistungsabgabe über die Front(en) [kW] direkte Leistung über Konvektion und Strahlung (ohne Leistung d.
Seite 55: Verwendung Mit Leda Guss-Speicher-Aufsatz (Gsa)
[Pa] 22,4 24,9 24,8 Abgasmassenstrom [g/s] IV. Verwendung bei besonderer Bauweise Verwendung mit LEDA Guss-Speicher-Aufsatz (GSA) Mindestförderdruck für den VIDA mit 3 GSA-Ringen [Pa] Mindestförderdruck für den VIDA mit 4 GSA-Ringen [Pa] Masse VIDA mit 3 GSA-Ringen ca.[kg] Masse VIDA mit 4 GSA-Ringen ca.[kg]...
Seite 56: Vida W - Geräte Mit Wassertechnik
Technische Daten 5.2 VIDA W - Geräte mit Wassertechnik Heizkamineinsatz Typ VIDA W Breite 55 W 68 W 78 W Frontvariante Zulassungsgrundlage, bauaufsichtliche Verwendbarkeit CE-Kennzeichnung gem. DIN EN 13229 Energieefﬁ zienzklasse 2. Stufe 1. BImSchV, erfüllte Anforderungen an Wirkungsgrad und Emissionen Münchner Brennstoff-Verordnung Aachener Brennstoff-Verordnung CO bezogen auf 13% O...
Seite 57 Technische Daten Heizkamineinsatz Typ VIDA W Breite 55 W 68 W 78 W Frontvariante II. Abmessungen, Massen und sonstiges Max. Holzscheitlänge [cm] zulässiger Betriebsdruck im Wärmetauscher [bar] maximale Vorlauftemperatur [°C] maximale Vorlauftemperatur bei Störung [°C] Wasserinhalt des Wärmetauschers 3/4" 3/4" 3/4"...
Seite 58: Leistungserklärungen
Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 59 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-01 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 55 F VIDA 78 F Brandsicherheit Anforderungen erfüllt Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007...
Seite 60 Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 61 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-02 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 55 DS VIDA 78 DS Brandsicherheit Anforderungen erfüllt Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007 zum Boden: 0 mm / 30 mm 0 mm / 30 mm...
Seite 62 Raumheizung in Gebäuden ohne Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 63 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-03 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 68 F VIDA 68 DS Brandsicherheit Anforderungen erfüllt Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007 zum Boden: 0 mm / 30 mm 0 mm / 30 mm...
Seite 64 Verwendungszweck(e): Raumheizung in Gebäuden mit Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 65 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-04 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 55 W F VIDA 78 W F Brandsicherheit Anforderungen erfüllt Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007 zum Boden: 10 mm / 30 mm...
Seite 66 Verwendungszweck(e): Raumheizung in Gebäuden mit Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 67 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-05 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 55 W DS VIDA 78 W DS Brandsicherheit Anforderungen erfüllt Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007 zum Boden: 10 mm / 30 mm...
Seite 68 Verwendungszweck(e): Raumheizung in Gebäuden mit Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 69 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-06 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 68 W F Brandsicherheit Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007 zum Boden: 0 mm / 30 mm zur Seite: 20 mm / 40 mm Mindestdämmdicke zu...
Seite 70 Verwendungszweck(e): Raumheizung in Gebäuden mit Heiz- oder Brauchwassererwärmung mit den Brennstoffen Scheitholz und Holzbrikett Hersteller: LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland Tel. +49 491 6099-0, Fax +49 491 6099-290, www.leda.de, info@www.leda.de – System(e) zur Bewertung und Überprüfung der Leistungsbeständigkeit: System 3 6.a) Harmonisierte Norm:...
Seite 71 Leistungserklärungen 2. Seite zur Leistungserklärung Nr. 6036-00314-07 Erklärte Leistungen Wesentliche Merkmale Leistung Harmonisierte technische Speziﬁ kation Frontbreite VIDA 68 W DS Brandsicherheit Anforderungen erfüllt EN 13229:2001/A2:2004/ Dämmung / Abstand zwischen Einsatz und Wärmedämmung (mit Stellfüßen) AC:2007 zum Boden: 0 mm / 30 mm zur Seite: 160 mm / 40 mm Das notiﬁ...
Seite 72: Gewährleistung Und Garantie
Sachmängel 24 Monate ab Gefahrübergang. Der durch den Betrieb bedingte Verschleiß ist kein anfänglicher Sachmangel und dementsprechend auch kein Gewährleistungsfall. Neben diesen gesetzlichen Vorgaben übernimmt LEDA zusätzlich eine Garantie von 10 Jahren ab Herstellung auf alle Gussteile für einwandfreie, dem Zweck entsprechende Werkstoffbeschaffenheit. Die Garantie erstreckt sich auf unentgeltliche Instandsetzung des Gerätes bzw.
Seite 73: Geräteschild, Ce-Kennzeichnung
Geräteschild, CE-Kennzeichnung Geräteschild, CE-Kennzeichnung Das Geräteschild (Typenschild) beﬁ ndet sich im Bodenbereich unter dem Brennraum. Es ist über die Feuertür und den Brennraumboden erreichbar. Aus- und Einbau von Bodensteinen und Bodenblech Die beiden Bodensteine sind lose eingelegt und können nach oben angehoben und entnommen werden. Das darunter liegende Bodenblech kann ebenfalls nach oben angehoben und entnommen werden.
Seite 74: Nummer Der Notifi Zierten Prüfstelle Und Nummer Der Produktnorm
Leistungserklärung: Jahr der ersten Typprüfung des Geräts (dies ist nicht die Angabe des Baujahrs!) Hersteller des Geräts Nummer der notiﬁ zierten Prüfstelle und Nummer LEDA Werk GmbH & Co.KG, Groninger Straße 10, 26789 Leer, Deutschland, der Produktnorm www.leda.de, info@www.leda.de 1427 Nummer der Leistungserklärung:...
Seite 75: Energielabel Und Produktdatenblatt
Energielabel und Produktdatenblatt Energielabel und Produktdatenblatt VIDA F Name des Lieferanten LEDA Werk GmbH & Co.KG Modellkennung des Lieferanten 55 F 68 F 78 F Energieefﬁ zienzklasse des Modells Direkte Wärmeleistung [kW] 10,0 Indirekte Wärmeleistung [kW] Energieefﬁ zienzindex ≥ 103 ≥...
Seite 76 Energielabel und Produktdatenblatt VIDA W F Name des Lieferanten LEDA Werk GmbH & Co.KG Modellkennung des Lieferanten 55 W F 68 W F 78 W F Energieefﬁ zienzklasse des Modells Direkte Wärmeleistung [kW] Indirekte Wärmeleistung [kW] Energieefﬁ zienzindex ≥ 107 ≥...
Seite 77 LEDA Werk GmbH & Co. VIDA 55 F ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 78 LEDA Werk GmbH & Co. VIDA 68 F ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 79 LEDA Werk GmbH & Co. VIDA 78 F 10,0 ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 80 LEDA Werk GmbH & Co. VIDA 55 DS ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 81 LEDA Werk GmbH & Co. VIDA 68 DS ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 82 LEDA Werk GmbH & Co. VIDA 78 DS 11,0 ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 83 LEDA Werk GmbH & Co. VIDA 55 W F ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 84 LEDA Werk GmbH & Co. VIDA 68 W F ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 85 LEDA Werk GmbH & Co. VIDA 78 W F ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 86 LEDA Werk GmbH & Co. VIDA 55 W DS ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 87 LEDA Werk GmbH & Co. VIDA 68 W DS ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 88 LEDA Werk GmbH & Co. VIDA 78 W DS ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186...
Seite 92 Ihr LEDA-Händler/-Handwerkspartner Fordern Sie weitere Infos an: Ask for more information: LEDA Werk GmbH & Co. KG Postfach 1160 D - 26761 Leer Tel. +49 491 6099 - 0 Fax - 290 www.leda.de info@www.leda.de...
