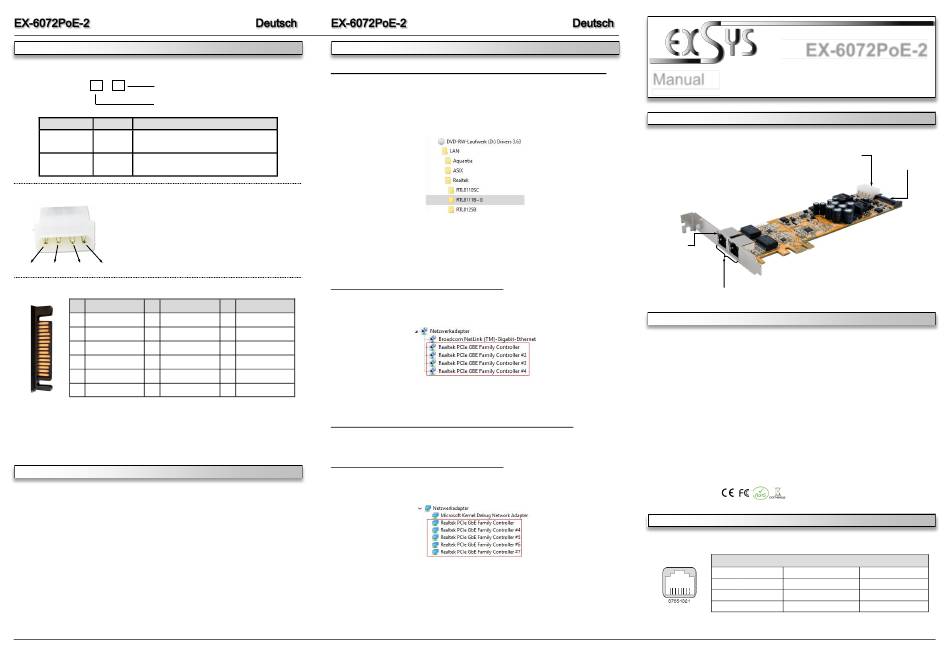

ANSCHLÜSSE & LED'S
Status LED´s:
LINK / Activity LED
PoE LED
LED Name
Farbe
LED Funktion
Ständig an: Verbunden
LINK (ACT)
Grün
Blinken: Datenübertragung
Ständig an: PoE aktiv
PoE
Gelb
Aus: PoE inaktiv
J3:
Um die PoE Funktion der EX-6072PoE-2 zu nutzen und die
Endgeräte mit Strom zu versorgen, muss die Karte mit dem
Stromanschluss vom PC-Netzteil verbunden werden! Es darf
nur ein Stromanschluss verwendet werden J3 ODER J4!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
1 +12V 2 GND
3 GND
4 +5V
J4:
Pin
Bezeichnung
Pin
Bezeichnung
1
3.3 Volt (Orange)
7
5 Volt (pre-charge)
2
3.3 Volt (Orange)
8
5 Volt (Rot)
3
3.3 Volt (pre-charge)
9
5 Volt (Rot)
4
Ground (Schwarz)
10
Ground (Schwarz)
5
Ground (Schwarz)
11
Reserviert
6
Ground (Schwarz)
12
Ground (Schwarz)
Um die PoE Funktion der EX-6072PoE-2 zu nutzen und die Endgeräte mit Strom zu versorgen,
muss die Karte mit dem Stromanschluss vom PC-Netzteil verbunden werden! Es darf nur ein
Stromanschluss verwendet werden J3 ODER J4!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6072PoE-2 geben.
Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen
Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCIe Steckplatz und stecken Sie die EX-6072PoE-2 vorsich-
tig in den ausgewählten PCIe Steckplatz ein. Beachten Sie, das die EX-6072PoE-2 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Installieren Sie nun die externe Stromversorgung über den 4-Pin Molex oder über den SATA
15-Pin Anschluss. (siehe Abbildung Anschlüsse J3 oder J4)
5.
Danach befestigen Sie die EX-6072PoE-2 mit einer Schraube am Gehäuse.
6.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
2
TREIBER INSTALLATION
Windows 98SE / ME / 2000 / XP / Vista / 7 / Server 2003 & 2008R2
Windows erkennt beim Start einen neuen "Ethernet-Controller". Legen Sie nun die Treiber CD
in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „LAN/RTL8111B-G".
Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie die Treiber (siehe
Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Wichtig! Starten Sie Ihren PC nach der Installation neu.
Folgen Sie den Installationsanweisungen und schließen Sie die Installation ab.
Windows installiert jetzt automatisch den richtigen Treiber für das jeweilige Betriebssystem.
Nach der Installation der Treiber erkennt das Betriebssystem automatisch die Karte und instal-
liert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgende
Pin
Bezeichnung
Einträge sehen:
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
15
12 Volt (Gelb)
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
Windows 8.x / 10 / 11 / Server 2012R2 / 2016 / 2019 / 2022
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-6072PoE-2
automatisch und installiert diese.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.
LAYOUT
Status LED's
DESCRIPTION & TECNICAL INFORMATION
The EX-6072PoE-2 is a high-speed Gigabit Ethernet PCI Express card with Power over Ether-
net (PoE) function. It is equipped with two external ports. Each port has its own Realtek chip for
optimal and fast data transmission. It supports all PCI-Express slots from x1 to x16. The PCI-
Express bus optimally supports the performance of the fast Realtek chipset. The EX-6072PoE-2
thus ensures secure data transmission and excellent performance of up to 1Gbit/s! The EX-
6072-PoE-2 provides isolated 48V over Ethernet cable for PoE (PD) devices. The card also
supports crossover detection and auto-correction function for easy network cabling. The EX-
6072PoE-2 comes with a low profile bracket, which allows you to install it in narrow PC cases
up to a maximum height of 8cm.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS & LED'S
RJ45 Port:
3
EX-6072PoE-2
Manual
Vers. 1.0 / 21.07.22
J3:
4-Pin Molex
Power Connector
from Power Supply
2x RJ45 Port
PCI-Express x1 to x16
Windows 98SE / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx
Mac / Linux / UNIX / Novell
2x RJ45 Gigabit Ethernet Port, 1x SATA 15-Pin Connector,
1x 4-Pin Molex Connector
EX-6072PoE-2, Low Profile Bracket, Driver CD, Manual
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
4
J4:
SATA 15-Pin
Power Connector
from Power Supply
Pin
Signal
7
BI_DD+
8
BI_DD-
