Endress+Hauser Liquiline System CA80AL Kurzanleitung Seite 34

Elektrischer Anschluss
Modul ETH

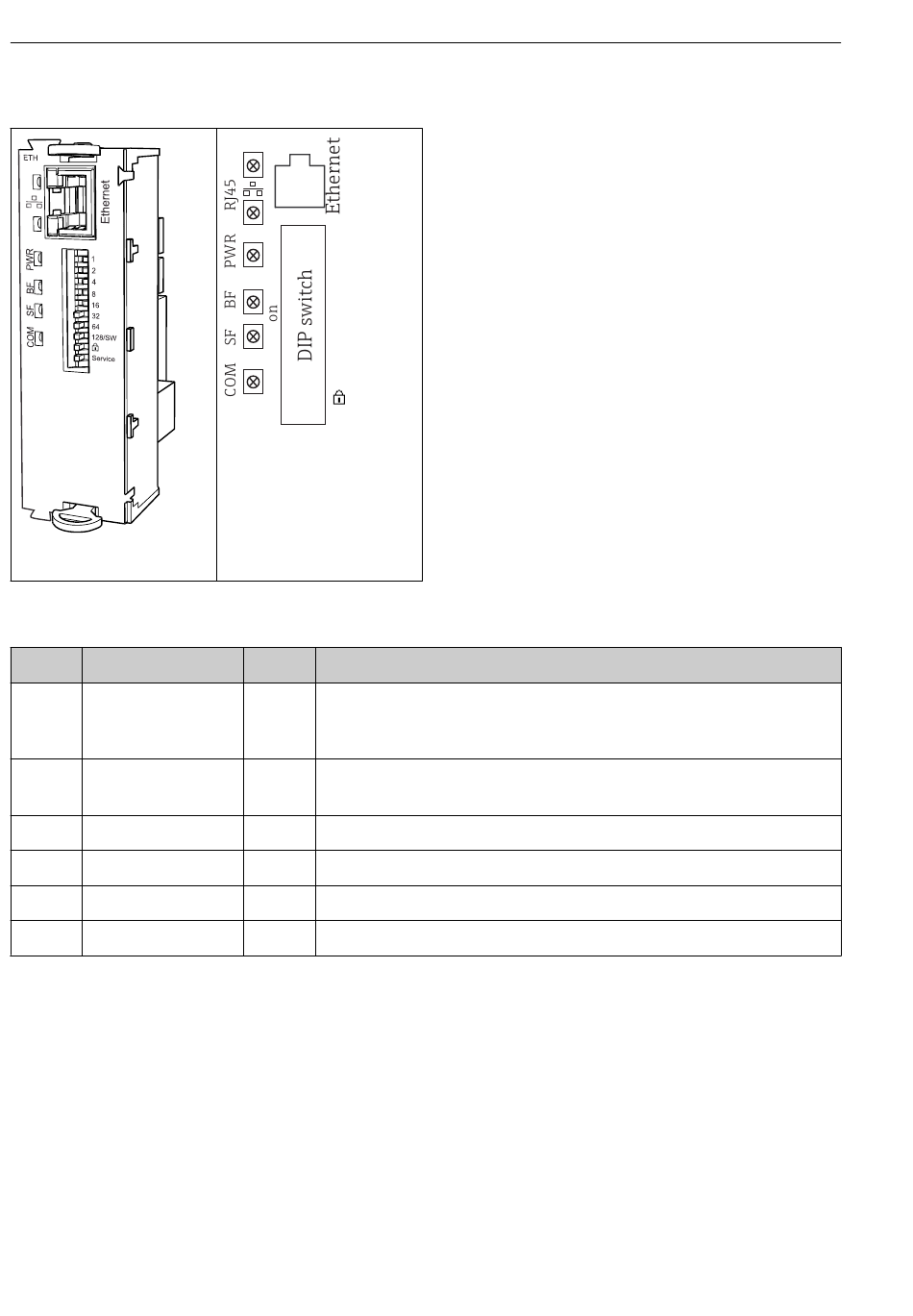

 36 Modul
LEDs auf der Modulfront
LED Bezeichnung
RJ45 LNK/ACT
RJ45 10/100
PWR Power
BF Bus failure
SF System failure
COM Communication
34
1
2
4
8
16
32
64
128/SW
Service
 37 Anschlussplan
Farbe Beschreibung
GN • Aus = Verbindung ist inaktiv
• Ein = Verbindung ist aktiv
• Blinkend = Datenübertragung
YE • Aus = Übertragungsrate 10 MBit/s
• Ein = Übertragungsrate 100 MBit/s
GN Versorgungsspannung liegt an und Modul ist initialisiert
RD nicht benutzt
RD Gerätefehler
YE Modbus-Telegramm wird empfangen oder versendet
