Elektrischer Anschluss
5.2.2 Anschluss der optionalen Schlauchheizung und der Kommunikation von
CAT820/CAT860 mit dem Analysator
Verwenden Sie möglichst nur konfektionierte Originalkabel. Sensor-, Feldbus- und
Ethernetkabel müssen geschirmte Kabel sein.

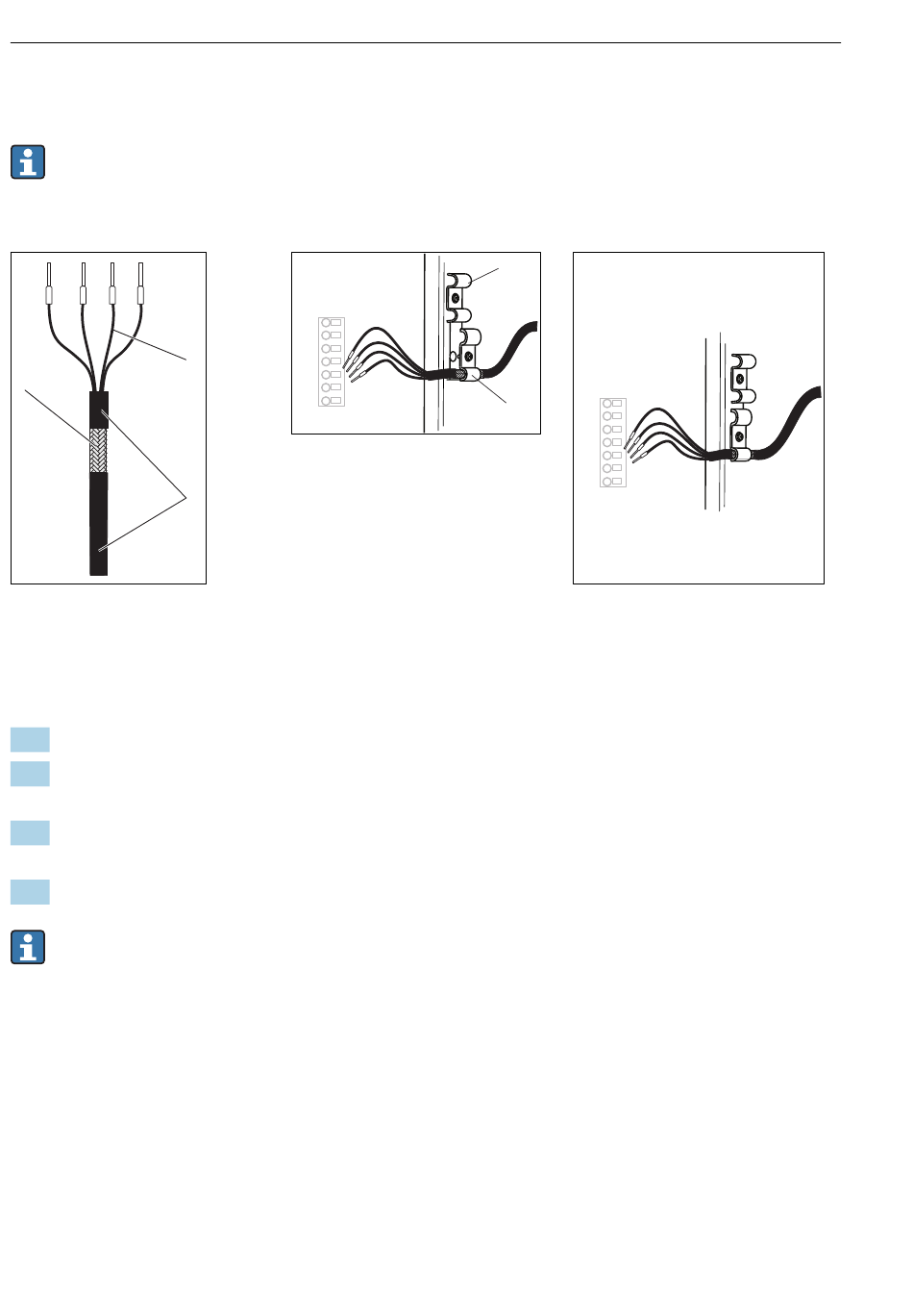

Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)
1
 13 Konfektioniertes Kabel
1 Außenschirm (frei gelegt)
2 Kabeladern mit Endhülsen
3 Kabelmantel (Isolierung)
1. Ziehen Sie den Netzstecker.
2. Gehen Sie wie im Kapitel "Kabelverlegung" beschrieben vor, um die Trägerplatte nach
vorne zu klappen.
3. Lösen Sie eine geeignete Schlauchverschraubung an der rechten Unterseite des Analy-
sators und entfernen Sie den Blindstopfen aus der Durchführung.
4. Führen Sie den Spiralschlauch durch die Schlauchdurchführung.
Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits mon-
tierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G'- oder NPT-
Kabelverschraubungen auszutauschen.
Die Schlauchdurchführungen M32 sind davon nicht betroffen.
Bei der Installation müssen die Vorgaben für Schutzerdung eingehalten werden.
24
SP1
N
L
PE
2
86
85
97
98
 14 Kabel einlegen
4 Schirmschelle für Memo-
3
sens- und Spannungsversor-
gung
5 Kabelschelle für Schlauch-
heizung
Liquiline System CA80AL
5
SP1
N
4
L
PE
86
85
97
98
 15 Schraube festziehen (2
Nm)
