Liquiline System CA80AL
6. Verlegen Sie die Kabel geschützt an der Rückwand des Gerätes. Für die Kabeldurchfüh-
rung stehen Kabelverschraubungen zur Verfügung.


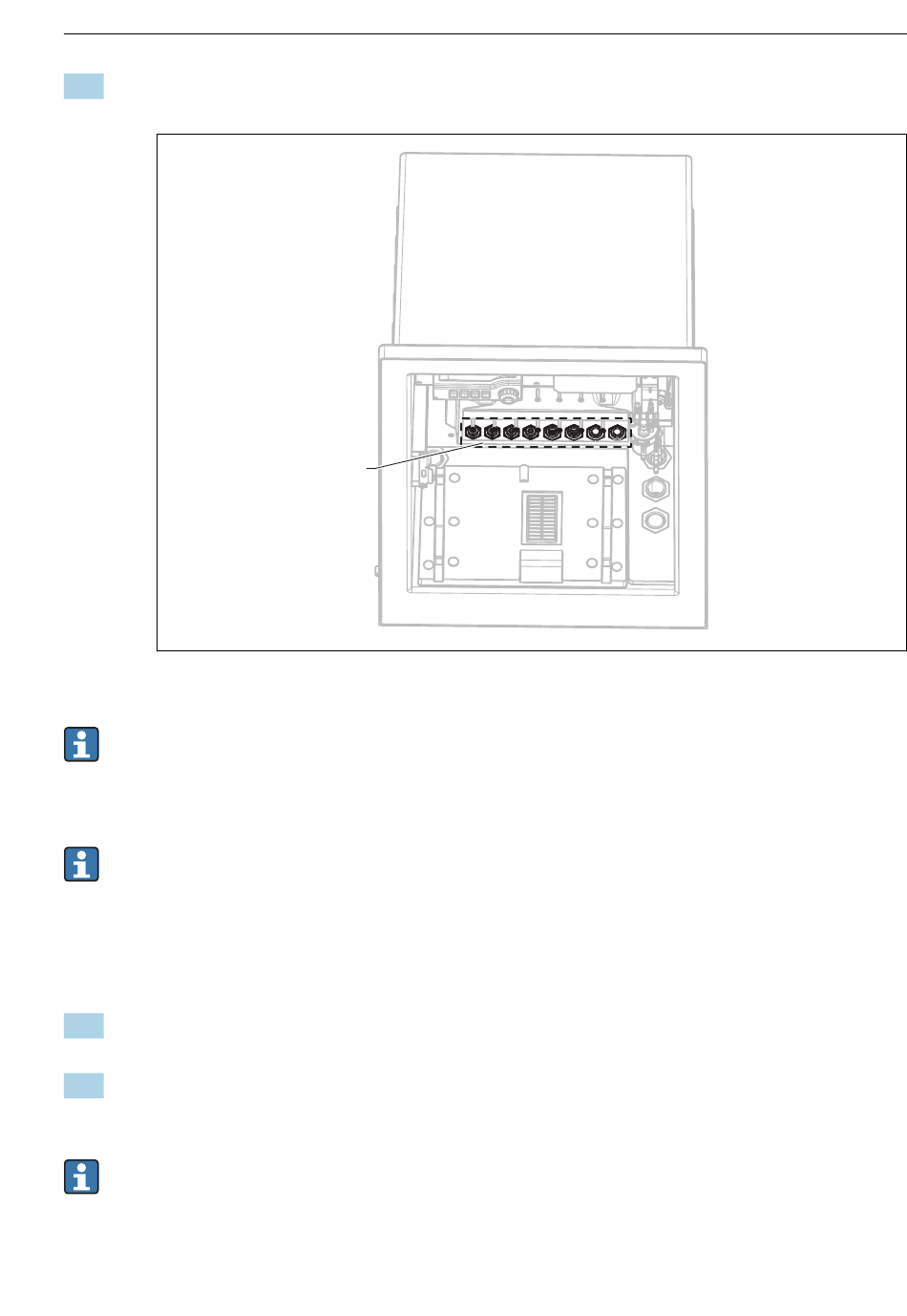

5 Kabelverschraubungen
Bei den Bestellausprägungen G' - und NPT-Kabelverschraubungen sind die bereits mon-
tierten Kabelverschraubungen mit M-Gewinde gegen die beigelegten G'- oder NPT-
Kabelverschraubungen auszutauschen.
Die Schlauchdurchführungen M32 sind davon nicht betroffen.
Bei Schrankausführungen ergibt sich eine Kabellänge von ca. 4,3 m (14,1 ft) ab Gehäu-
seboden.
Bei Standgehäusen ergibt sich eine Kabellänge von ca. 3,5 m (11,5 ft) ab Fundament.
Der Klemmenanschluss befindet sich geschützt unter einer zusätzlichen Abdeckung im
oberen Raum des Gerätes.
7. Befestigen Sie die Elektronikraum-Abdeckung mit den sechs Schrauben nach dem
Anschluss.
8. Befestigen Sie die Trägerplatte mit den sechs Schrauben nach dem Anschluss.
5.1.3 24 V-Geräte anschließen
Bei Geräten mit 24 V-Versorgung muss der Anschlussquerschnitt mindestens 2,5mm
betragen. Bei 24 V-Versorgung kann ein Strom bis zu 10 A fließen, daher ist der Span-
nungsabfall auf der Zuleitung zu beachten. Die Spannung an den Geräteanschlussklem-
men muss innerhalb des spezifizierten Bereichs liegen (siehe Kapitel
"Versorgungsspannung") .
