Endress+Hauser iTEMP TMT31 Kurzanleitung Seite 2

KA01540T
Gerät montieren
Zur Montage des Kopftransmitters ist ein Kreuz-Schlitzschraubendreher erfor-
derlich:
• Maximales Drehmoment für Befestigungsschrauben = 1 Nm (¾ pound-feet),
Schraubendreher: Pozidriv Z2
• Maximales Drehmoment für Schraubklemmen = 0,35 Nm (¼ pound-feet),
Schraubendreher: Pozidriv Z1
A
8
9

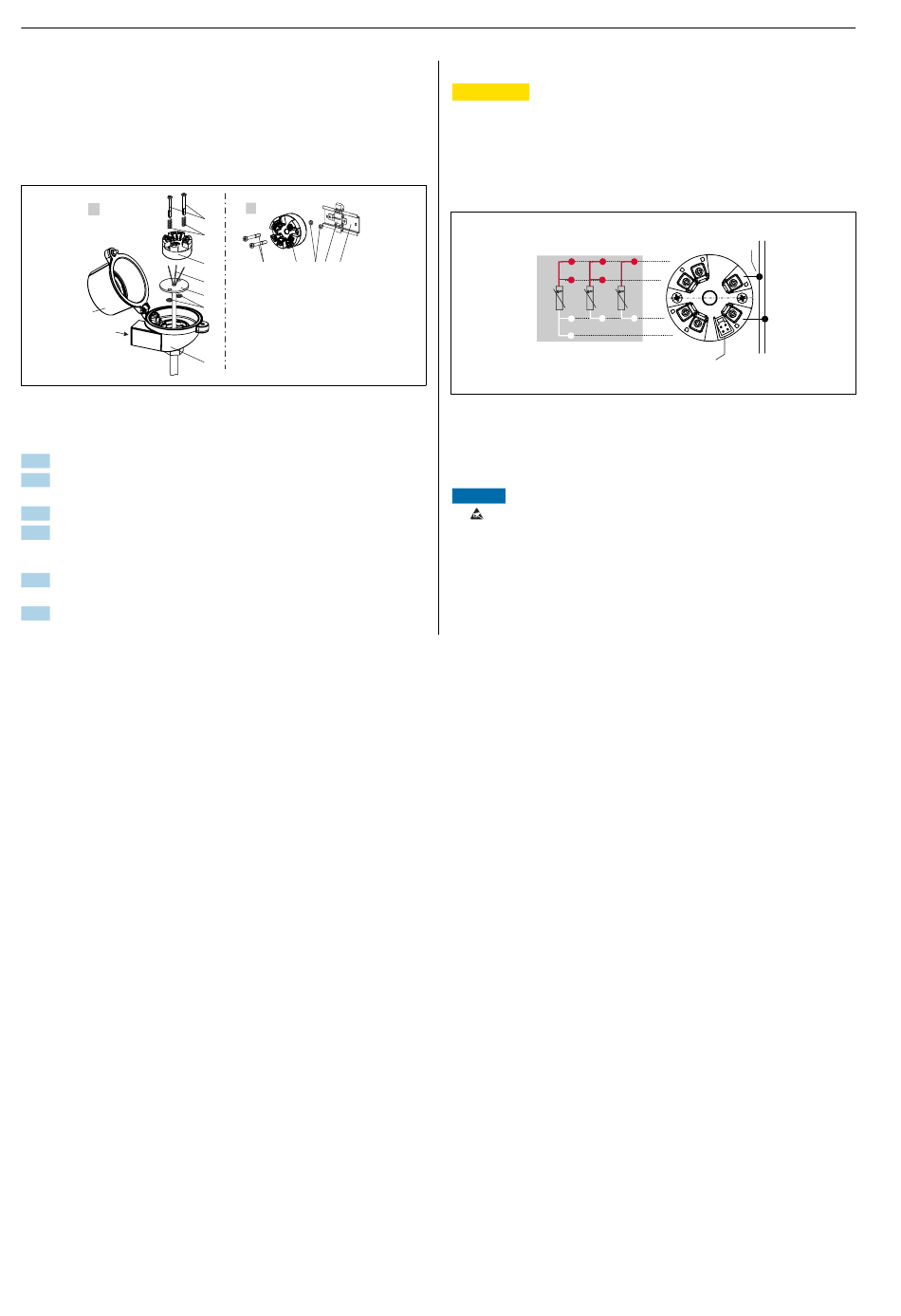

 2 Kopftransmittermontage
Vorgehensweise Montage in einen Anschlusskopf, Pos. A:
1. Öffnen Sie den Anschlusskopfdeckel (8) am Anschlusskopf.
2. Führen Sie die Anschlussdrähte (4) des Messeinsatzes (3) durch das Mit-
telloch im Kopftransmitter (5).
3. Stecken Sie die Montagefedern (6) auf die Montageschrauben (7).
4. Führen Sie die Montageschrauben (7) durch die seitlichen Bohrungen
des Kopftransmitters und des Messeinsatzes (3). Fixieren Sie danach
beide Montageschrauben mit den Sicherungsringen (2).
5. Schrauben Sie anschließend den Kopftransmitter (5) mit dem Messein-
satz (3) im Anschlusskopf fest.
6. Schliessen Sie nach erfolgter Verdrahtung den Anschlusskopfdeckel (8)
wieder fest.
2
B
7
6
5
1 2 3 4 5
4
3
2
1
Elektrischer Anschluss
L VORSICHT
‣
Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nicht-
beachten kann zur Zerstörung von Teilen der Elektronik führen.
‣
CDI-Anschluss nicht belegen. Fremdanschluss kann zur Zerstörung der Elekt-
ronik führen.
Verdrahtung auf einen Blick
1
RD
RD
WH
WH
 3 Klemmenbelegung Kopftransmitter
1 Sensoreingang RTD: 4-, 3- und 2-Leiter
2 Spannungsversorgung
3 CDI-Schnittstelle
HINWEIS
‣
ESD - Electrostatic discharge. Schützen Sie die Klemmen vor elektrostati-
scher Entladung. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion
von Teilen der Elektronik führen.
Maximales Drehmoment für Schraubklemmen = 0,35 Nm (¹⁄₄ lbf ft), Schrauben-
dreher: Pozidriv Z1
2
6
+
5
1+
2-
4
-
3
3
