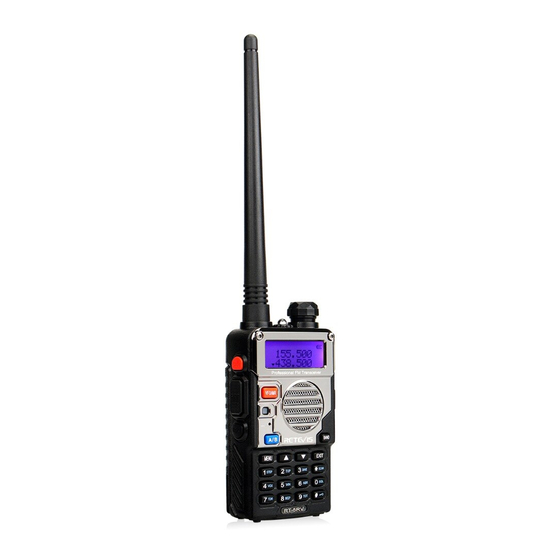

Retevis RT-5RV Bedienungsanleitung
Retevis RT-5RV
Einleitung:
Vielen Dank, dass Sie sich für ein Funkgerät von Retevis entschieden haben. Das RT-5R
Amateurhandfunkgerät verfügt über eine numerische Tastatur, ein beleuchtetes Display
und Dualbandunterstützung. Aufgrund seiner einfachen Bedienung ermöglicht Ihnen das
RT-5R einen leichten Einstieg und ist sofort einsatzbereit. Sie werden von Zuverlässigkeit
und Leistung begeistert sein! Bitte lesen Sie sich diese Bedienungsanleitung vor Gebrauch
sorgfältig durch. Die enthaltenen Informationen werden Ihnen dabei helfen, das RT-5R
optimal zu nutzen und viele Jahre Freude daran zu haben.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Retevis RT-5RV

Inhaltszusammenfassung für Retevis RT-5RV

  • Seite 1 Retevis RT-5RV Bedienungsanleitung Retevis RT-5RV Einleitung: Vielen Dank, dass Sie sich für ein Funkgerät von Retevis entschieden haben. Das RT-5R Amateurhandfunkgerät verfügt über eine numerische Tastatur, ein beleuchtetes Display und Dualbandunterstützung. Aufgrund seiner einfachen Bedienung ermöglicht Ihnen das RT-5R einen leichten Einstieg und ist sofort einsatzbereit. Sie werden von Zuverlässigkeit und Leistung begeistert sein! Bitte lesen Sie sich diese Bedienungsanleitung vor Gebrauch sorgfältig durch.
