ISTRUZIONI PER L'USO
10.2

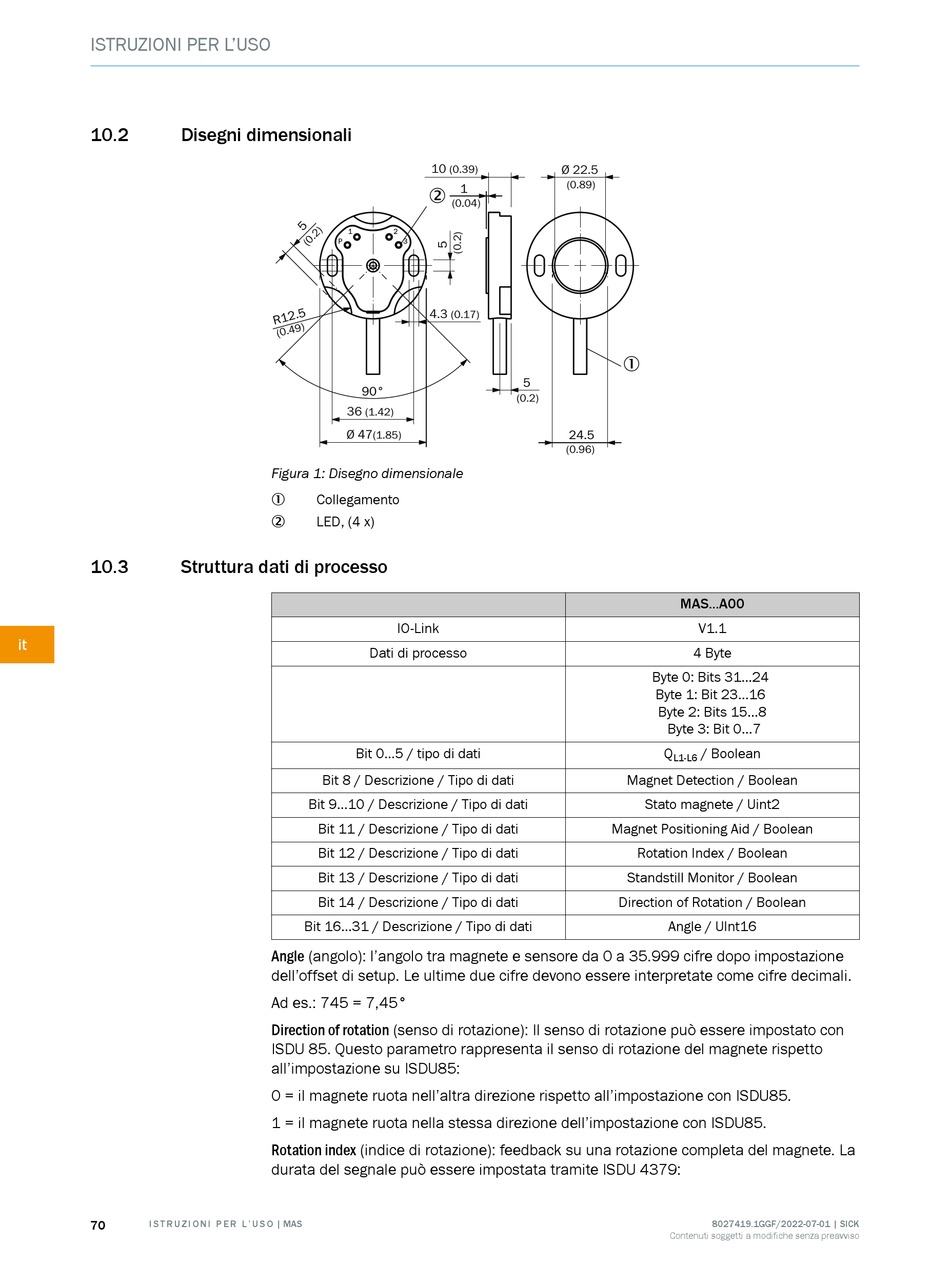

Disegni dimensionali

10.3

Struttura dati di processo

it
70 I S T R U Z I O N I P E R L ' U S O | MAS
10
(0.39)
2
1 2
P 3
4.3
(0.17)
90°
36
(1.42)
Ø 47
(1.85)
Figura 1: Disegno dimensionale
Collegamento
1
LED, (4 x)
2
IO-Link
Dati di processo
Bit 0...5 / tipo di dati
Bit 8 / Descrizione / Tipo di dati
Bit 9...10 / Descrizione / Tipo di dati
Bit 11 / Descrizione / Tipo di dati
Bit 12 / Descrizione / Tipo di dati
Bit 13 / Descrizione / Tipo di dati
Bit 14 / Descrizione / Tipo di dati
Bit 16...31 / Descrizione / Tipo di dati
Angle (angolo): l'angolo tra magnete e sensore da 0 a 35.999 cifre dopo impostazione
dell'offset di setup. Le ultime due cifre devono essere interpretate come cifre decimali.
Ad es.: 745 = 7,45°
Direction of rotation (senso di rotazione): Il senso di rotazione può essere impostato con
ISDU 85. Questo parametro rappresenta il senso di rotazione del magnete rispetto
all'impostazione su ISDU85:
0 = il magnete ruota nell'altra direzione rispetto all'impostazione con ISDU85.
1 = il magnete ruota nella stessa direzione dell'impostazione con ISDU85.
Rotation index (indice di rotazione): feedback su una rotazione completa del magnete. La
durata del segnale può essere impostata tramite ISDU 4379:
Ø 22.5
(0.89)
1
(0.04)
1
5
(0.2)
24.5
(0.96)
Magnet Detection / Boolean
Magnet Positioning Aid / Boolean
Standstill Monitor / Boolean
Direction of Rotation / Boolean
MAS...A00
V1.1
4 Byte
Byte 0: Bits 31...24
Byte 1: Bit 23...16
Byte 2: Bits 15...8
Byte 3: Bit 0...7
Q / Boolean
L1-L6
Stato magnete / Uint2
Rotation Index / Boolean
Angle / UInt16
