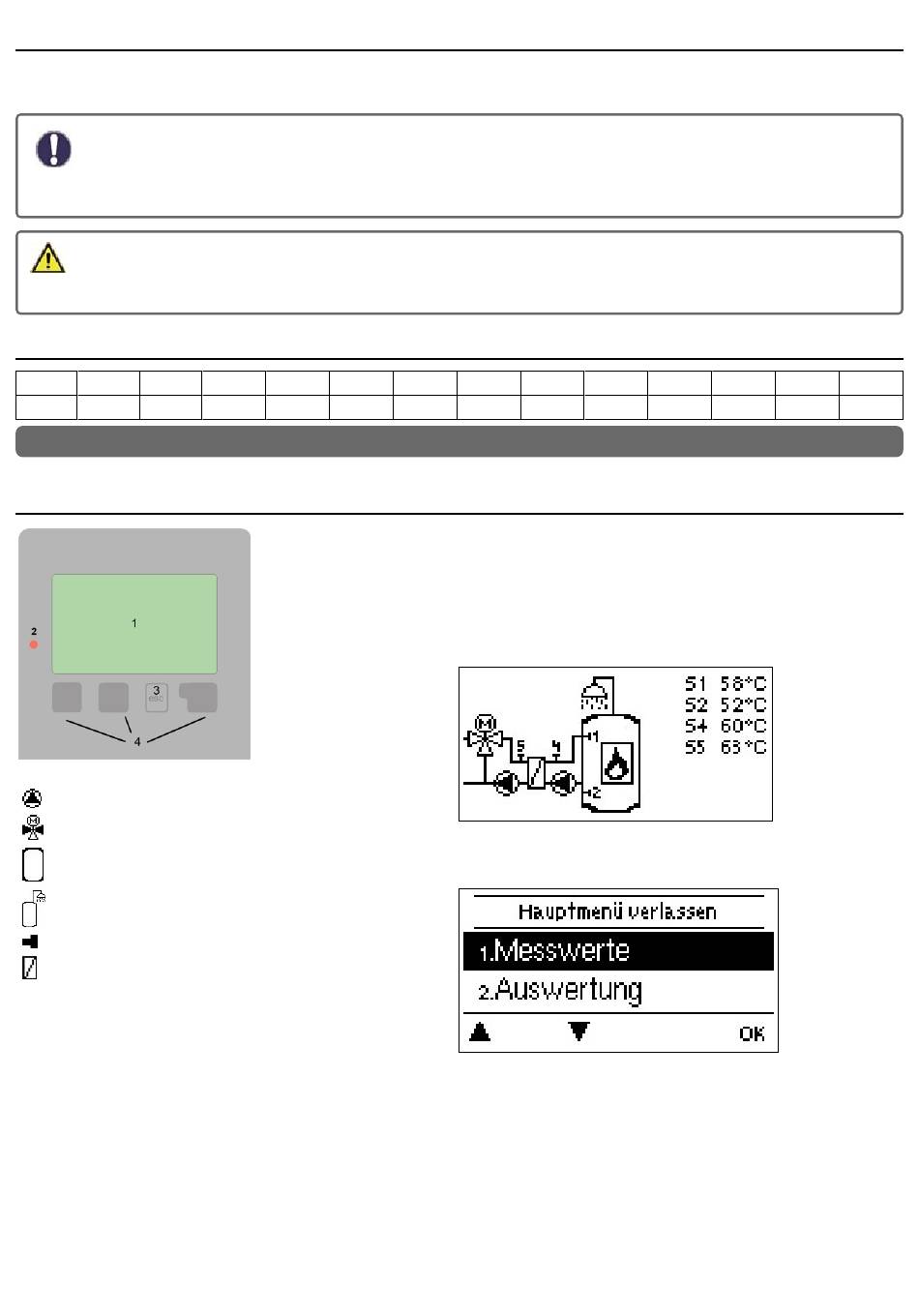

Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regel-
technisch optimal sicherzustellen.
Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert werden. Ach-
ten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu messenden
Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-, Rohranlege- oder Flachanlegefühler mit
dem entsprechend zulässigen Temperaturbereich.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Leitungen zu
verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in die rechte Seite des
Gerätes einführen.
Widerstandstabelle für Pt1000 Sensoren
°C
-20
-10
Ω
922
961
Bedienung
Anzeige und Eingabe
Pumpe (dreht sich im Betrieb)
Mischer (beim auf-/zufahren schwarz)
Speicher/Puffer
Brauchwasserspeicher
Temperaturfühler
Wärmetauscher
Weitere Symbole finden Sie bei den Sonderfunktionen
Beispiele für Tastenfunktionen:
+/-
Werte vergrößern / verkleinern
▼/▲
Menü runter / hoch scrollen
Ja/Nein
zustimmen / verneinen
Info
weiterführende Information
Zurück
zur vorherigen Anzeige
Ok
Auswahl bestätigen
Bestätigen
Einstellung bestätigen
9
0
10
20
1000
1039
1077
30
40
50
1116
1155
1194
Das Display (1) mit umfangreichem Text- und Grafikmodus ermög-
licht eine einfache Bedienung des Reglers.
Die Funktion der anderen 3 Tasten () wird jeweils in der Displayzeile
über den Tasten erklärt, wobei die rechte Taste in der Regel eine
Bestätigungs- und Auswahlfunktion übernimmt.
Der Grafikmodus erscheint, wenn 2 Minuten keine Taste gedrückt
wird oder wenn das Hauptmenü über „esc" verlassen wird.
Ein "esc" Tastendruck im Grafikmodus führt direkt zum Hauptmenü.
60
70
80
1232
1270
1308
90
100
1347
1385
