Installation der Temperaturfühler
Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagen-
funktion regeltechnisch optimal sicherzustellen.
Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² auf maximal 30 m verlängert wer-
den. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu
messenden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden Tauch-, Rohranlege- oder
Flachanlegefühler mit dem entsprechend zulässigen Temperaturbereich.
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind getrennt von netzspannungsführenden Lei-
tungen zu verlegen. Temperaturfühlerleitungen nur in die linke Seite und netzspannungsführende Leitungen nur in
die rechte Seite des Gerätes einführen.
Widerstandstabelle für Pt1000 Sensoren
°C
-20
-10
Ω
922
961
Bedienung
Anzeige und Eingabe
Pumpe (dreht sich im Betrieb)
Speicher/Puffer
Temperaturfühler
Wärmetauscher
Warnung/Fehlermeldung
Neu vorliegende Infos
Weitere Symbole finden Sie bei den Son-
derfunktionen
Beispiele für Tastenfunktionen:
+/-
Werte vergrößern / verkleinern
▼/▲
Menü runter / rauf scrollen
Ja/Nein
zustimmen / verneinen
Info
weiterführende Information
Zurück
zur vorherigen Anzeige
Ok
Auswahl bestätigen
Bestätigen
Einstellung bestätigen
9
0
10
20
1000
1039
1077
30
40
50
1116
1155
1194

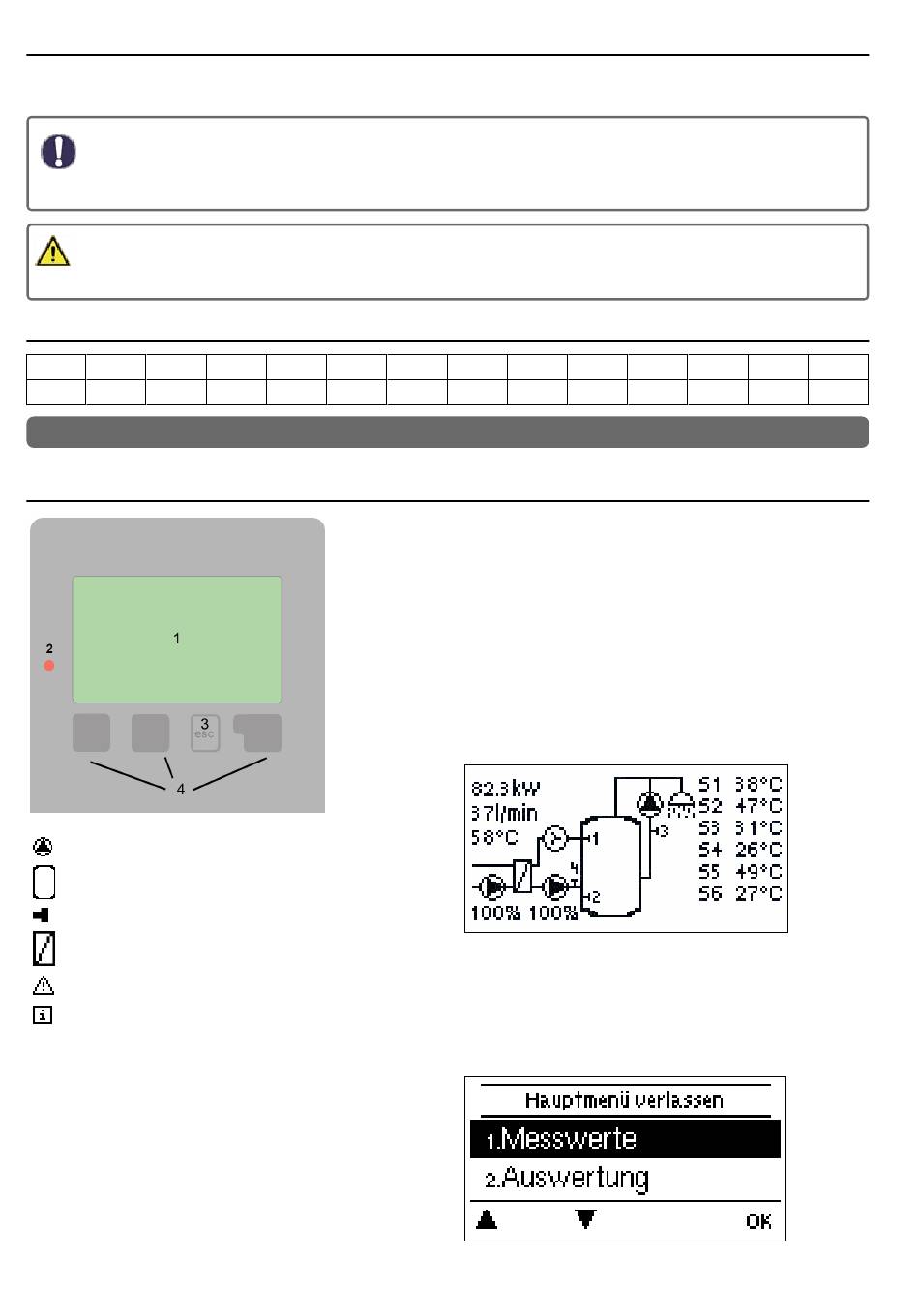

Das Display (1) mit umfangreichem Text- und Grafikmodus
ermöglicht eine einfache Bedienung des Reglers.
Die Eingaben erfolgen über 4 Tasten (3 + 4), denen situativ
unterschiedliche Funktionen zugeordnet sind. Die „esc"
Taste (3) wird genutzt, um eine Eingabe abzubrechen oder
ein Menü zu verlassen. Es folgt ggf. eine Sicherheitsabfrage
zur Speicherung von Änderungen.
Die Funktion der anderen 3 Tasten () wird jeweils in der Dis-
playzeile über den Tasten erklärt, wobei die rechte Taste in
der Regel eine Bestätigungs- und Auswahlfunktion über-
nimmt.
Der Grafikmodus erscheint, wenn 2 Minuten keine Taste
gedrückt wird oder wenn das Hauptmenü über „esc" ver-
lassen wird.
Die Temperaturübersicht erscheint bei Tastendruck der
linken Taste. Ein erneuter Tastendruck führt zurück zur
Grafikübersicht.
Ein "esc" Tastendruck im Grafikmodus führt direkt zum Haupt-
menü.
60
70
80
1232
1270
1308
90
100
1347
1385
