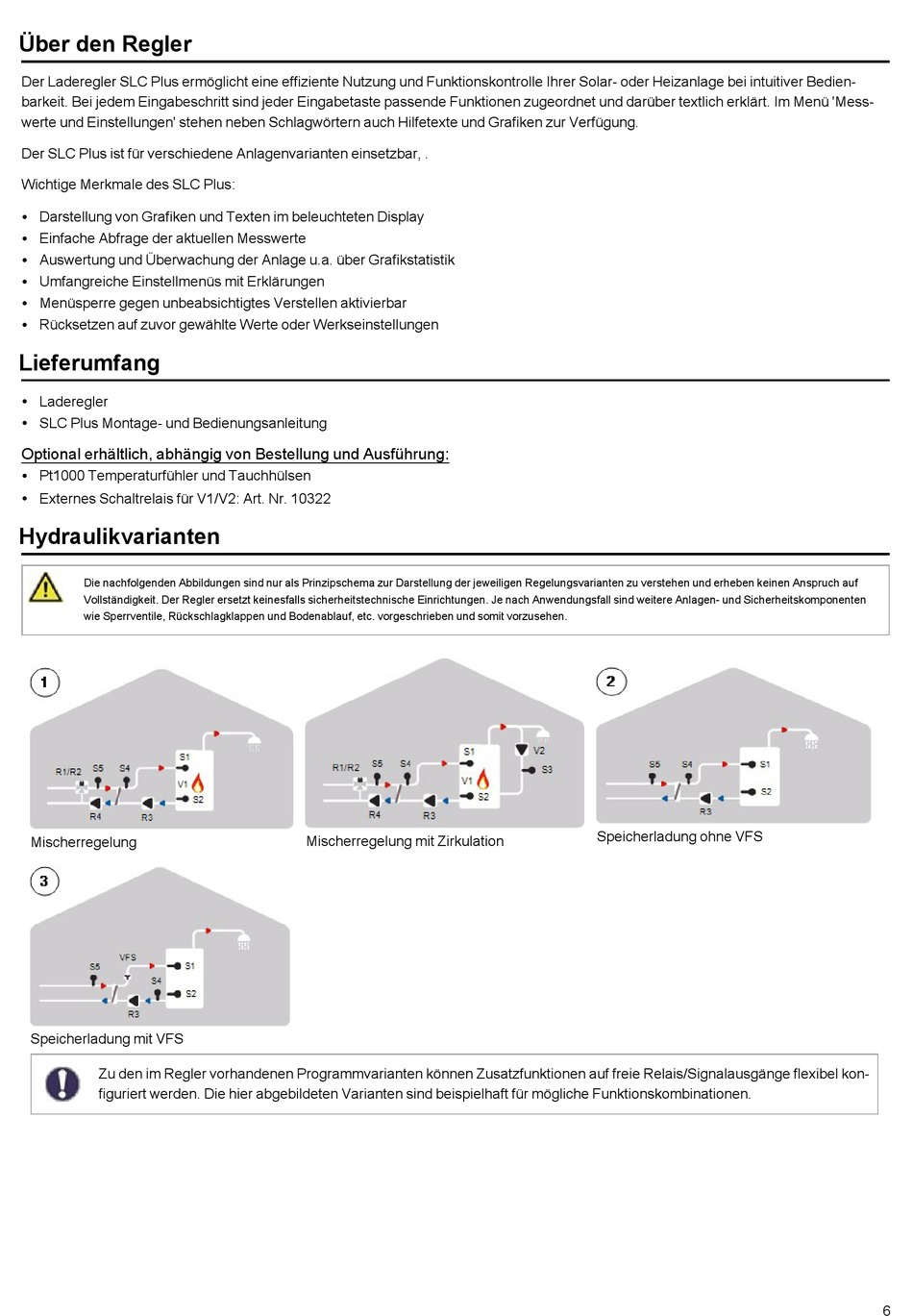

Über den Regler
Der Laderegler SLC Plus ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage bei intuitiver Bedien-
barkeit. Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü 'Mess-
werte und Einstellungen' stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung.
Der SLC Plus ist für verschiedene Anlagenvarianten einsetzbar, .
Wichtige Merkmale des SLC Plus:
Darstellung von Grafiken und Texten im beleuchteten Display
l
Einfache Abfrage der aktuellen Messwerte
l
Auswertung und Überwachung der Anlage u.a. über Grafikstatistik
l
Umfangreiche Einstellmenüs mit Erklärungen
l
Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
l
Rücksetzen auf zuvor gewählte Werte oder Werkseinstellungen
l
Lieferumfang
Laderegler
l
SLC Plus Montage- und Bedienungsanleitung
l
Optional erhältlich, abhängig von Bestellung und Ausführung:
Pt1000 Temperaturfühler und Tauchhülsen
l
Externes Schaltrelais für V1/V2: Art. Nr. 10322
l
Hydraulikvarianten
Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Regelungsvarianten zu verstehen und erheben keinen Anspruch auf
Vollständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungsfall sind weitere Anlagen- und Sicherheitskomponenten
wie Sperrventile, Rückschlagklappen und Bodenablauf, etc. vorgeschrieben und somit vorzusehen.
Mischerregelung
Speicherladung mit VFS
Zu den im Regler vorhandenen Programmvarianten können Zusatzfunktionen auf freie Relais/Signalausgänge flexibel kon-
figuriert werden. Die hier abgebildeten Varianten sind beispielhaft für mögliche Funktionskombinationen.
Mischerregelung mit Zirkulation
Speicherladung ohne VFS
