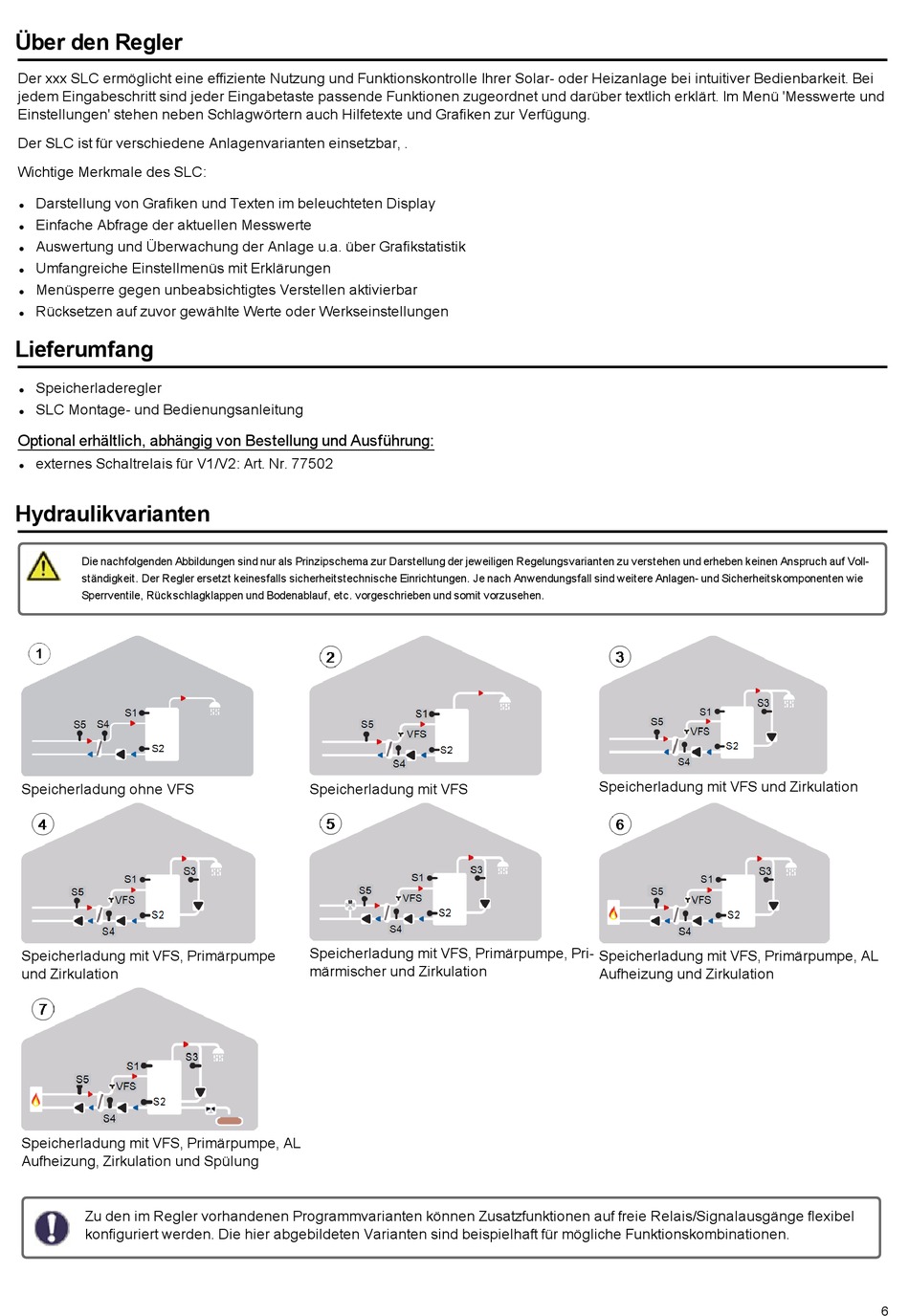

Über den Regler
Der xxx SLC ermöglicht eine effiziente Nutzung und Funktionskontrolle Ihrer Solar- oder Heizanlage bei intuitiver Bedienbarkeit. Bei
jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü 'Messwerte und
Einstellungen' stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung.
Der SLC ist für verschiedene Anlagenvarianten einsetzbar, .
Wichtige Merkmale des SLC:
Darstellung von Grafiken und Texten im beleuchteten Display
l
Einfache Abfrage der aktuellen Messwerte
l
Auswertung und Überwachung der Anlage u.a. über Grafikstatistik
l
Umfangreiche Einstellmenüs mit Erklärungen
l
Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
l
Rücksetzen auf zuvor gewählte Werte oder Werkseinstellungen
l
Lieferumfang
Speicherladeregler
l
SLC Montage- und Bedienungsanleitung
l
Optional erhältlich, abhängig von Bestellung und Ausführung:
externes Schaltrelais für V1/V2: Art. Nr. 77502
l
Hydraulikvarianten
Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstellung der jeweiligen Regelungsvarianten zu verstehen und erheben keinen Anspruch auf Voll-
ständigkeit. Der Regler ersetzt keinesfalls sicherheitstechnische Einrichtungen. Je nach Anwendungsfall sind weitere Anlagen- und Sicherheitskomponenten wie
Sperrventile, Rückschlagklappen und Bodenablauf, etc. vorgeschrieben und somit vorzusehen.
Speicherladung ohne VFS
Speicherladung mit VFS, Primärpumpe
und Zirkulation
Speicherladung mit VFS, Primärpumpe, AL
Aufheizung, Zirkulation und Spülung
Zu den im Regler vorhandenen Programmvarianten können Zusatzfunktionen auf freie Relais/Signalausgänge flexibel
konfiguriert werden. Die hier abgebildeten Varianten sind beispielhaft für mögliche Funktionskombinationen.
Speicherladung mit VFS
Speicherladung mit VFS, Primärpumpe, Pri-
märmischer und Zirkulation
Speicherladung mit VFS und Zirkulation
Speicherladung mit VFS, Primärpumpe, AL
Aufheizung und Zirkulation
