ProbFit H CPA 465
3.8
Spülanschlüsse
Über die beiden Spülanschlüsse kann Wasser,
Reiniger, Sterilisationsdampf, Spülluft oder
Pufferlösung durch die Reinigungskammer
geleitet werden.
CPA 465-F (Lebensmittelversion) und
CPA 465-C (Chemieversion)
Der Spüleingang ist mit einem G ¼-Außen-
gewinde (ID 6), der Spülausgang mit einem
G ½-Außengewinde (ID 10) ausgestattet.
CPA 465-P (Pharmaversion)
Ein- und Ausgang des Spülanschlusses sind
1
mit G
/
-Innengewinden ausgestattet.
8
3.9
Pn eumatische Anschlüsse
Für die pneumatische Ansteuerung der
Armatur CPA 465 ist bauseits ein 5/2-Wege-
Ventil vorzusehen.
3.10
Rückmeldung
Die Rückmeldung der Positionen »Betrieb«
und »Service« kann elektrisch durch zwei
induktive Näherungsschalter erfolgen (siehe
Zubehör, Kapitel 5).
Einbauposition für Schalter 1
(aktiv in Stellung »Service«)
Einbauposition für Schalter 2
bei verkürzter Eintauchtiefe
(Versionen FA, FC, FV, CA, CD)
Einbauposition für Schalter 2
(aktiv in Stellung »Betrieb«)
Endress+Hauser
Spüleingang
5/2-Wege-Ventil
1
1
2
3
3
Armatur
in Stellung
Armatur
»Service«
in Stellung
»Betrieb«
Installation
PA465D03.CHP
Spülausgang

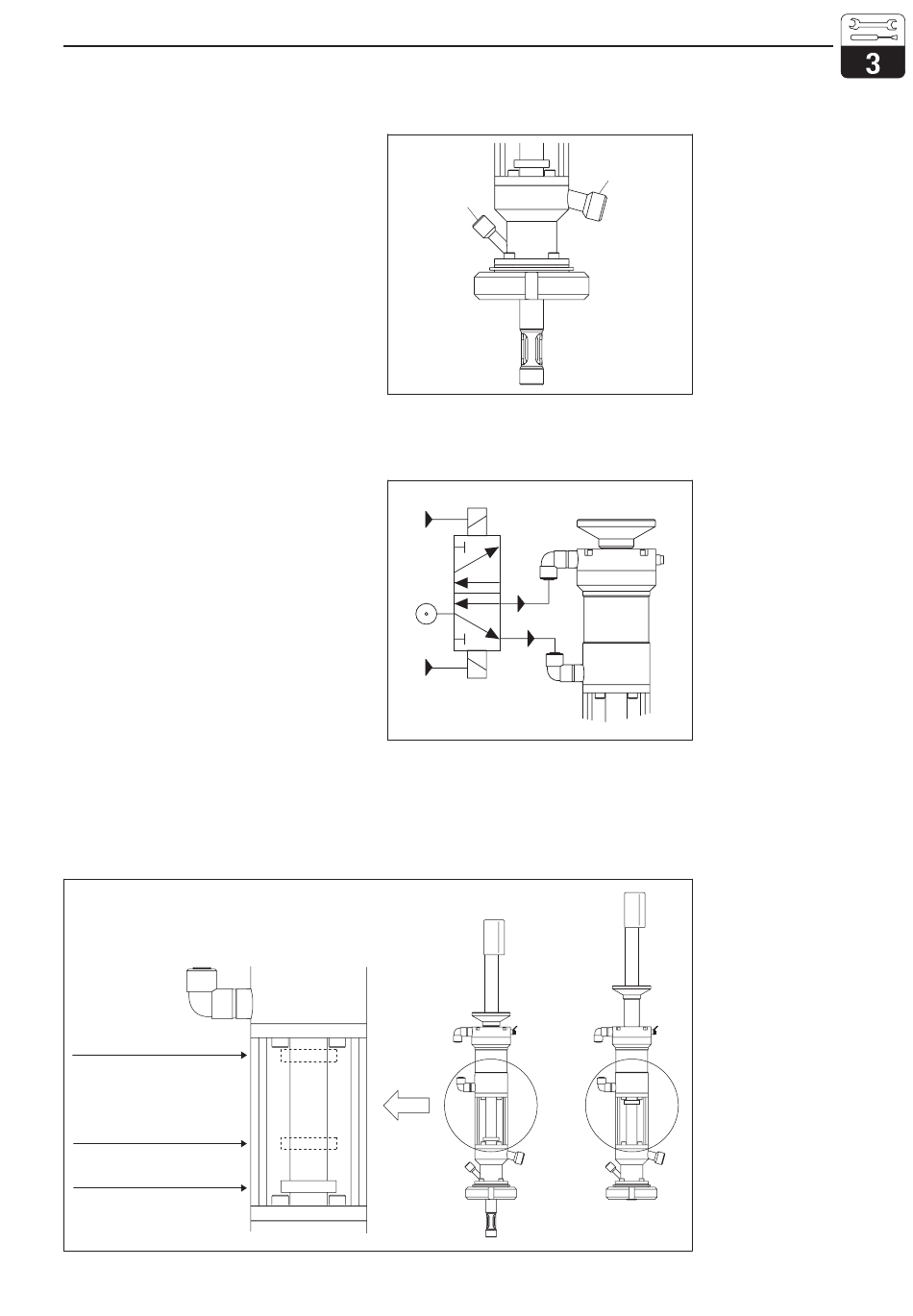

Bild 3.13
Spülanschlüsse CPA 465
PA465-SA.CDR
Bild 3.14
Pneumatische Ansteuerung
CPA 465
1 Steuersignal »Betrieb«
2 Druckluftzufuhr
3 Steuersignal »Service«
PA465-DL.CDR
Bild 3.15
Einbaupositionen der
induktiven Näherungs-
schalter
PA465NSP.CDR
