Rückwände .
.
. Fortsetzung
Netzteil A
NUR WECHSELSTROM 100 – 240 V
WARNUNG
DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN
WARNUNG
DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN
Netzteil A
NUR WECHSELSTROM 100 – 240 V
WARNUNG
DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN
WARNUNG
DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN

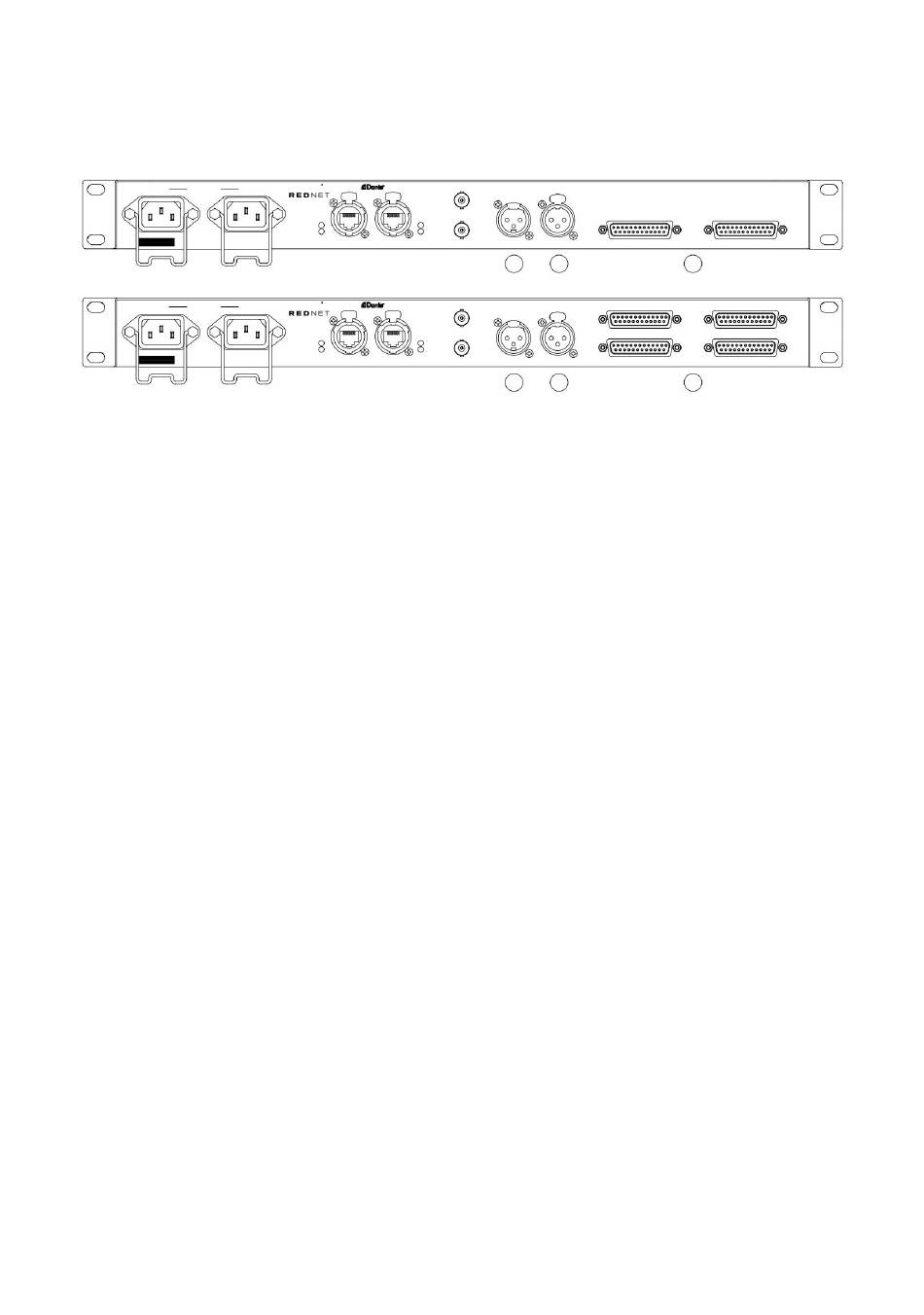

7. AES/EBU-Ausgang
Permanente AES/EBU-Ausgabe von Audiokanalpaar 9-10 [17-18*].
[*Wenn ein RedNet A16R-Gerät mit vierfachen Abtastraten arbeitet, wird AES/ EBU Out zu einem Duplikat der Netzwerkkanäle 15-16.
Der Ausgang ist verfügbar, wenn entweder im AES/ EBU- oder im analogen Modus gearbeitet wird.]
8. AES/EBU-Eingang
AES/EBU-Quelle für die Kanäle 9–10 [17–18*]. Kann auch als Taktquelle verwendet werden, wenn es mit AES/EBU oder DARS
(Digital Audio Reference Signal – AES/EBU Distributed Clock gemäß AES11) gespeist wird.
[*Wenn ein RedNet A16R-Gerät mit Quad-Abtastraten betrieben wird, ersetzt AES/ EBU In die analogen Kanäle 15-16, wenn es im
AES/ EBU-Modus betrieben wird.]
9. DB-25-Anschlüsse
Analoge Ein- und Ausgänge; acht Kanäle pro Anschluss. Verdrahtet nach dem AES59 8-Wege-Standard (auch als Tascam-Standard
bekannt).
Siehe Anhang auf Seite 14 für Anschlussbelegungen.
Focusrite R
Netzteil B
~ 50/60 Hz 30 VA
DRÜCKEN
PRIMÄR
Focusrite R
Netzteil B
~ 50/60 Hz 30 VA
DRÜCKEN
PRIMÄR
AUS
AUS
EIN (DARS)
DRÜCKEN
IN
SEKUNDÄRE
WORTUHR
AES/EBU
7
AUS
AUS
EIN (DARS)
DRÜCKEN
IN
SEKUNDÄRE
WORTUHR
AES/EBU
7
8
1-8
ANALOGE AUSGÄNGE
ANALOGE EINGÄNGE
8
9
9-16
1-8
ANALOGE AUSGÄNGE
ANALOGE EINGÄNGE
8
9
RedNet A8R
1-8
RedNet A16R
9-16
1-8
