Machine Translated by Google

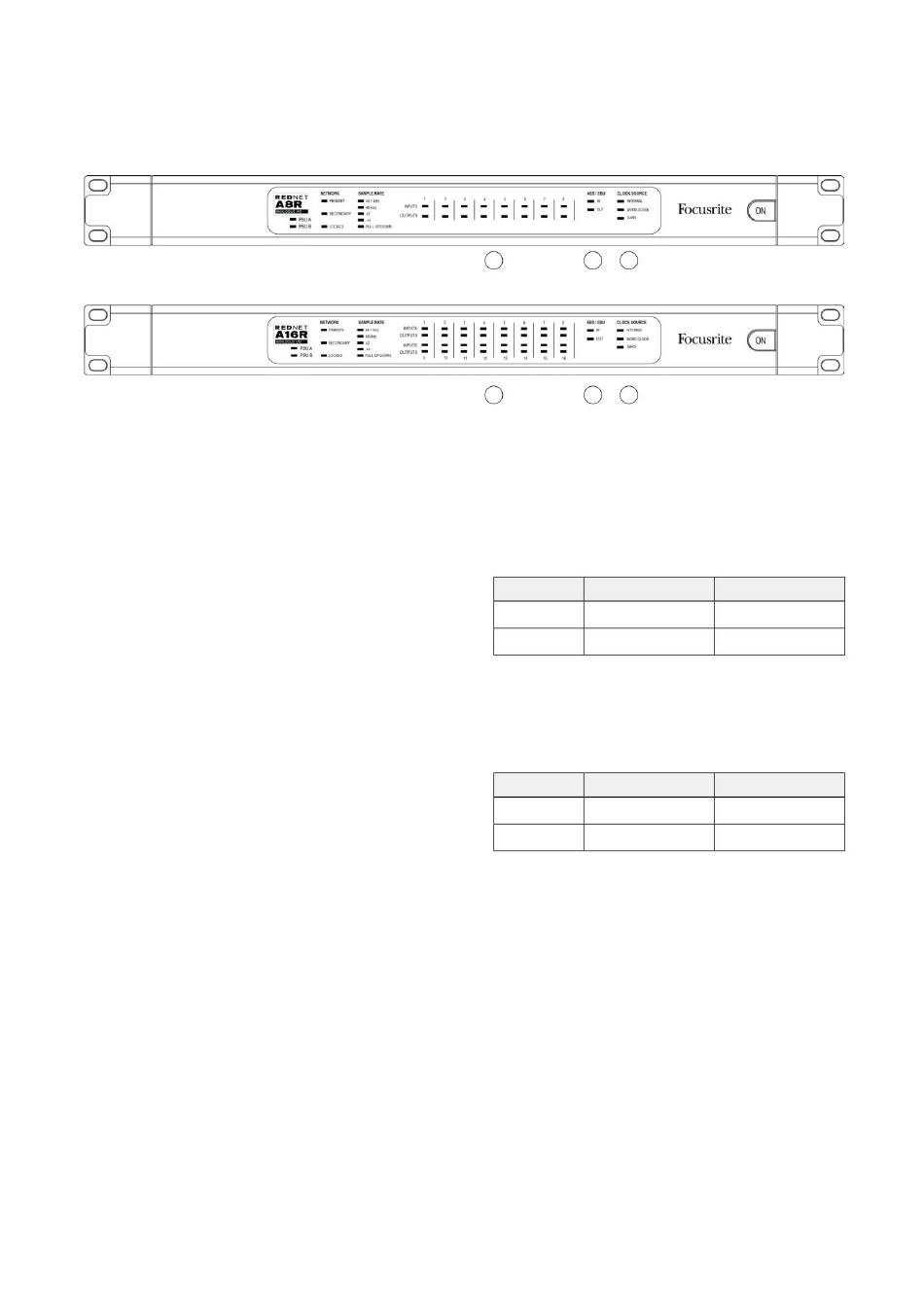

Frontplatten .
.
. Fortsetzung
5. Signalpegelanzeigen:
• AUSGÄNGE – Dreifarbige LEDs zeigen Audiosignalpegel an den Ausgängen des Netzwerks an:
Grün:
Orange: -6 dBFS
Rot: 0 dBFS
[Wenn ein RedNet A16R-Gerät mit Quad-
Abtastraten arbeitet, hängt die Anzeige der LEDs
15 und 16 vom ausgewählten Signalmodus ab.]
6. AES/EBU-Signalpräsenzanzeigen
Grüne LEDs zeigen an, ob ein AES/EBU-Signal IN zum Netzwerk und OUT vom Netzwerk vorhanden ist; jeder leuchtet
bei -126 dBFS.
[Wenn ein RedNet A16R-Gerät mit Quad-Abtastraten
arbeitet, leuchten die IN- und OUT-LEDs nicht, wenn der
Analogmodus ausgewählt wurde.]
7. RedNet-Taktquellenanzeigen
Drei orange Anzeigen: Internal, Word Clock (BNC-Eingang) und DARS (XLR-Eingang). Was immer leuchtet, identifiziert
die verwendete Clock-Referenz. Wenn eine eingehende Clock-Quelle ungültig ist, blinkt die „Locked"-Anzeige, um
anzuzeigen, dass das Gerät zur Verwendung seiner internen Clock zurückgekehrt ist.
Signal vorhanden (leuchtet bei -42 dBFS)
5
6
7
5
6
7
Modus
Leuchtdiode 15
Analog
Analog Kanal 15
AES/EBU
AES/EBU links
Modus
'IN'-LED
Analog
AES/EBU Analog Kanal 15/16 Analog Kanal 15/16
6
RedNet A8R
RedNet A16R
Leuchtdiode 16
Analog Kanal 16
AES/EBU Richtig
'OUT'-LED
aus
aus
