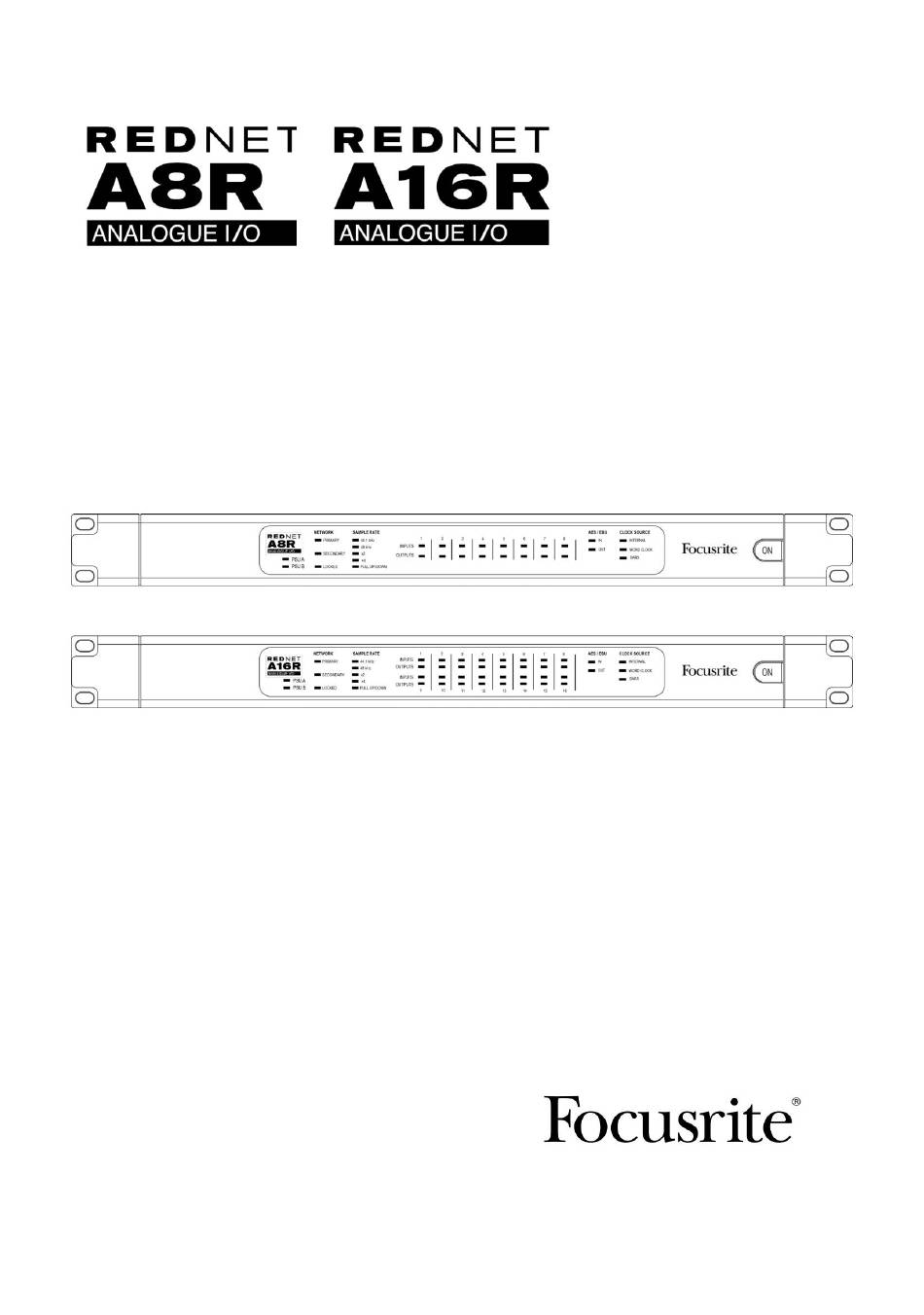

- Seite 1 Machine Translated by Google Benutzerhandbuch www.focusrite.com FFFA001382-04...
- Seite 2 Wir haben maschinelle Übersetzung verwendet, um sicherzustellen, dass wir ein Benutzerhandbuch in Ihrer Sprache zur Verfügung haben. Wir entschuldigen uns für etwaige Fehler. Wenn Sie es vorziehen, eine englische Version dieses Benutzerhandbuchs zu sehen, um Ihr eigenes Übersetzungstool zu verwenden, finden Sie diese auf unserer Download-Seite: downloads.focusrite.com downloads.novationmusic.com...
-
Seite 3: Inhaltsverzeichnis
Focusrite RedNet Garantie und Service ........ -
Seite 4: Über Dieses Benutzerhandbuch
Geräten unterscheiden, wird die Angabe für das A16R-Gerät in eckigen Klammern angehängt, z. B. „8 [16] Kanäle“. Ein Benutzerhandbuch für das RedNet-System ist auch auf den RedNet-Produktseiten der Focusrite-Website verfügbar. Der Leitfaden bietet eine detaillierte Erklärung des RedNet-Systemkonzepts, die Ihnen helfen wird, ein gründliches Verständnis seiner Fähigkeiten zu erlangen. -
Seite 5: Einleitung
Machine Translated by Google EINLEITUNG Vielen Dank für den Kauf des Focusrite RedNet A8R/A16R. RedNet A8R RedNet A16R RedNet A8R/A16R ist eine 1U 19-Zoll-Rackmount-Schnittstelle mit 8 [16] AD/DA-Kanälen plus einem AES/EBU-Kanalpaar für das Dante Audio-over-IP-Netzwerk. Jedes Gerät ist speziell auf Straßen-, Live-Sound- und Broadcast-Umgebungen zugeschnitten und verfügt über Netzwerk- und Stromredundanz, eine robuste Konstruktion mit Verriegelungsanschlüssen,... -
Seite 6: Installationsanleitung
Machine Translated by Google INSTALLATIONSANLEITUNG RedNet A8R/A16R Anschlüsse und Funktionen Frontplatten RedNet A8R RedNet A16R 1. Netzschalter 2. Betriebsanzeigen: • PSU A – Leuchtet, wenn ein Wechselstromeingang angelegt wird und alle Gleichstromausgänge vorhanden sind. • PSU B – Leuchtet, wenn ein Wechselstromeingang angelegt wird und alle Gleichstromausgänge vorhanden sind. Wenn beide Netzteile funktionieren und AC-Eingänge haben, ist Netzteil A die Standardversorgung. - Seite 7 Machine Translated by Google Frontplatten . . Fortsetzung RedNet A8R RedNet A16R 5. Signalpegelanzeigen: • AUSGÄNGE – Dreifarbige LEDs zeigen Audiosignalpegel an den Ausgängen des Netzwerks an: Grün: Signal vorhanden (leuchtet bei -42 dBFS) Orange: -6 dBFS Rot: 0 dBFS [Wenn ein RedNet A16R-Gerät mit Quad- Modus Leuchtdiode 15...
-
Seite 8: Rückwände
Machine Translated by Google Rückwände RedNet A8R Focusrite R Netzteil A NUR WECHSELSTROM 100 – 240 V Netzteil B EIN (DARS) ~ 50/60 Hz 30 VA DRÜCKEN DRÜCKEN WARNUNG DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN WARNUNG PRIMÄR SEKUNDÄRE... - Seite 9 Machine Translated by Google Rückwände . . Fortsetzung RedNet A8R Focusrite R Netzteil A NUR WECHSELSTROM 100 – 240 V Netzteil B EIN (DARS) ~ 50/60 Hz 30 VA DRÜCKEN DRÜCKEN WARNUNG DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN PRIMÄR...
-
Seite 10: Netzanschluss
Machine Translated by Google Netzanschluss Halteklammer für IEC-Netzkabel RedNet A8R/A16R wird mit IEC-Netzkabel-Halteklammern geliefert. Diese verhindern ein versehentliches Trennen eines Netzkabels während des Gebrauchs. Wenn das Gerät zum ersten Mal installiert wird, müssen die Halteklammern an den Stromeingangsbuchsen auf der Rückseite angebracht werden. Setzen Sie jeden Clip ein, indem Sie die Beine wie im ersten Bild unten gezeigt zusammendrücken, die Stifte nacheinander mit den Durchgangslöchern an den IEC-Befestigungspfosten ausrichten und dann loslassen. -
Seite 11: Physikalische Eigenschaften
Machine Translated by Google Physikalische Eigenschaften 308 mm / 12,13 Zoll 465,0 mm / 18,3 Zoll 31,8 mm / 1,25 Zoll Die Abmessungen des RedNet A8R/A16R sind im Diagramm oben dargestellt. RedNet A8R/A16R benötigt 1 HE vertikalen Rackplatz und mindestens 350 mm Racktiefe, um Kabel zu ermöglichen. RedNet A8R/ A16R wiegt 4,52 [4,78] kg und für Installationen in einer festen Umgebung (z. -
Seite 12: Rednet A8R/A16R-Betrieb
RedNet A8R/ A16R-Geräts oder des Computers, auf dem RedNet Control ausgeführt wird, oder durch Trennen des Netzwerks. Von Zeit zu Zeit veröffentlicht Focusrite RedNet-Firmware-Updates innerhalb neuer Versionen von RedNet Control. Wir empfehlen, alle RedNet-Einheiten mit der neuesten Firmware-Version auf dem neuesten Stand zu halten, die mit jeder neuen Version von RedNet Control geliefert wird. -
Seite 13: Andere Rednet-Systemkomponenten
Machine Translated by Google ANDERE REDNET-SYSTEMKOMPONENTEN Das RedNet-Hardwaresortiment umfasst verschiedene Arten von E/A-Schnittstellen und die PCIe/PCIeR-Digital-Audio-Schnittstellenkarten, die im Host-Computer des Systems oder in einem Gehäuse installiert werden. Alle E/A-Einheiten können als „Break-Out“- (und/oder „Break-In“)-Boxen zum/vom Netzwerk betrachtet werden, und alle sind in netzbetriebenen 19-Zoll-Rackmount-Gehäusen eingebaut, sofern nicht anders angegeben. -
Seite 14: Id (Identifikation)
Machine Translated by Google ID (Identifikation) Klicken Sie auf die ID-Symbol- identifiziert das physische Gerät, das gesteuert wird, durch Blinken seiner Frontplatte LEDs. Extras-Menü erhält Zugriff auf die folgenden Systemeinstellungen: Klicken Sie auf das Werkzeugsymbol Line Level Setup – Stellt den analogen Line-Ausgangspegel auf 0 dBFS ein: •... -
Seite 15: Blinddarm
Machine Translated by Google BLINDDARM Steckerbelegung Ethernet-Anschluss Cat-6-Kern Stift Steckertyp: RJ-45-Buchse Weiß + Orange Ethernet (Dante) Gilt für: Orange Weiß + Grün Blau Weiß + Blau Grün Weiß + Braun Braun DB-25 (AES59)-Anschluss Stift Signal Kanal 8 Steckertyp: DB-25-Buchse – Kanal 8 Gilt für: Analoge E/A... -
Seite 16: Leistung Und Technische Daten
Machine Translated by Google LEISTUNG UND TECHNISCHE DATEN Line-Eingänge Alle Messungen bei +24 dBu Referenzpegel, Rs = 50 ÿ 0 dBFS Referenzpegel +18 oder +24dBu (umschaltbar) 20 Hz – 20 kHz ± 0,1 dB Frequenzgang THD + FRAUEN <-100 dB (0,001 %) ungewichtet, 20 Hz – 20 kHz; -1dBFS Eingang -96dBu 'A'-gewichtet (typisch) Signal-Rausch-Verhältnis 120dB 'A'-gewichtet (typisch) - Seite 17 Machine Translated by Google Digitale Leistung 44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz (-4 % / -0,1 % / +0,1 % / +4,167 %) bei 24 Bit Unterstützte Abtastraten Taktquellen Intern oder vom Dante Network Master. Externe Wordclock Nominale Abtastrate ±7,5 % Bereich...
- Seite 18 Machine Translated by Google Netzwerkmodi Redundant Ermöglicht dem Gerät, sich mit zwei unabhängigen Netzwerken zu verbinden. Geschaltet Verbindet beide Ports mit einem integrierten Netzwerk-Switch, der eine Reihenschaltung von Geräten ermöglicht. Maße 44,5 mm / 1,75 Zoll (1HE) Höhe Breite 482,09 mm/ 18,98 Zoll 352,12 mm/ 12,80 Zoll Tiefe Gewicht...
-
Seite 19: Focusrite Rednet Garantie Und Service
Herstellungsfehler umfasst keine Schäden, die durch Transport, Lagerung oder unvorsichtige Handhabung nach dem Kauf verursacht wurden, noch Schäden, die durch Missbrauch verursacht wurden. Während diese Garantie von Focusrite gewährt wird, werden die Garantieverpflichtungen von dem für das Land, in dem Sie das Produkt gekauft haben, zuständigen Händler erfüllt.
