E - MONT AGE
3 - MONTAGE DER POWERBOX
1. 4 Batterien vom Typ LR20 in das Elektronikgehäuse einsetzen oder an die Stromversorgung anschließen
(Abb. 9), um die Tests zur Funkreichweite durchzuführen. Die Antenne muss möglichst weit von Metallteilen,
Störquellen oder Hindernissen zwischen Gehäuse und Haus entfernt sein. Sie darf insbesondere nicht mit
Blättern oder Ästen von Bäumen in Berührung kommen. Zudem muss sie ausreichend hoch (ca. 1,60 m vom
Boden entfernt) sowie vertikal platziert sein, um die besten Leistungen zu erzielen.
Hinweis: Bei unzureichender Übertragungsqualität die PowerBox versetzen, um eine bessere Antennenposition
zu finden (höher und von jeglichem Hindernis entfernt).
2. Sobald die optimale Position bestimmt ist, die endgültige Montage vornehmen.
3. Das Gehäuse mithilfe von 2 Schrauben an den beiden oben und unten befindlichen Löchern befestigen, die
Antenne befindet sich oben (Abb. 4').
4. Nicht vergessen, zunächst das Kabel für den Anschluss an die Gegensprechanlage durch das Loch des Pfeilers
zu führen sowie die Kabel für die Verbindung mit dem Torantrieb oder dem elektrischen Türöffner zu verlegen.
Hinweis: Keine andere als die ursprünglich vorgesehene Antenne installieren.

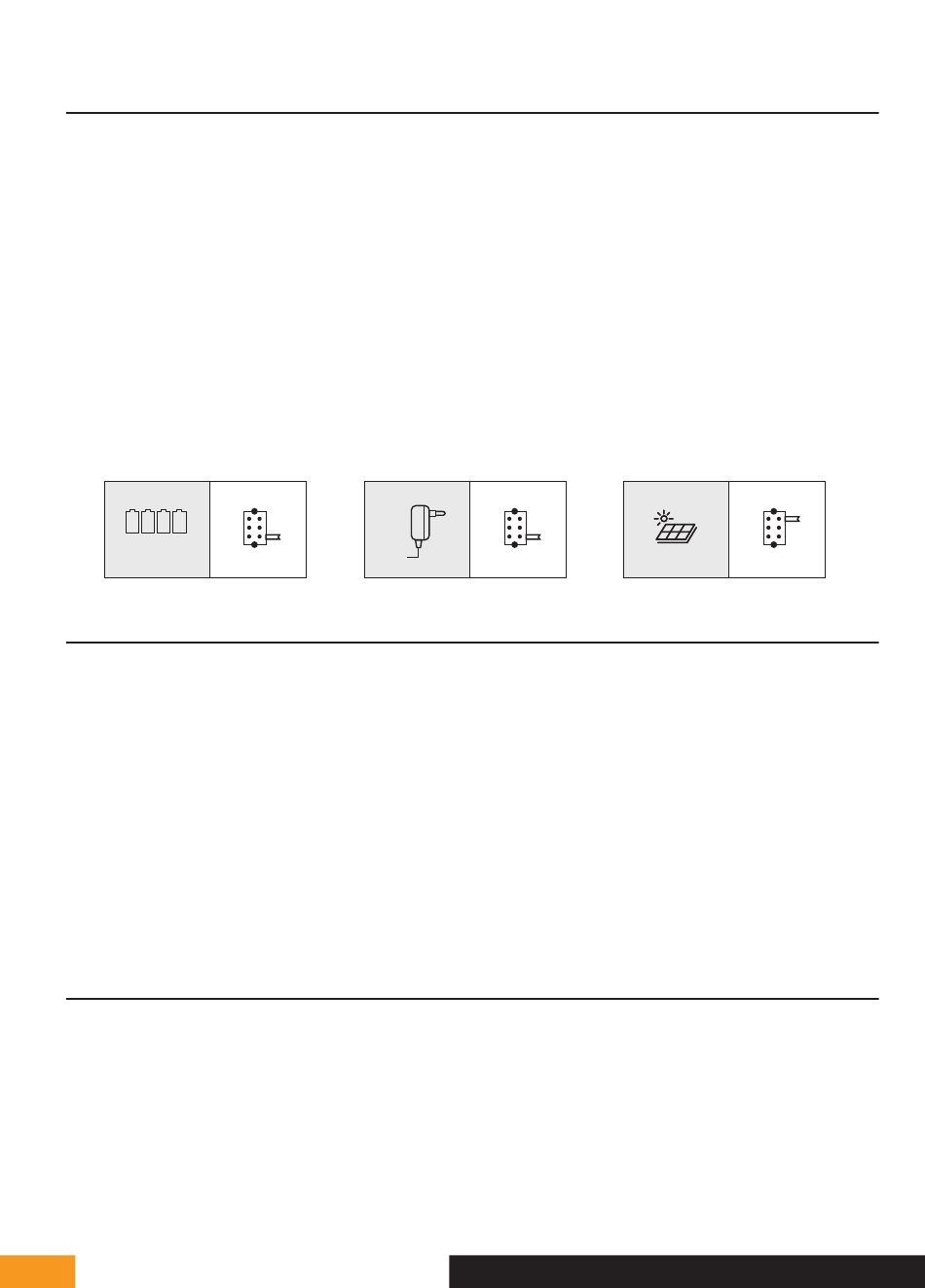

Verwaltung des Eco-Power-Modus
4 x LR20
4 - ANSCHLUSS EINES ELEKTRISCHEN TÜRÖFFNERS
Diese wird direkt an den Klemmen LOCK + und LOCK - der PowerBox (ohne Beachtung der Polarität) angeschlossen.
Wichtig: Die Funktion Öffnen des elektrischen Türöffners ist nur verfügbar, wenn die PowerBox über die im
Lieferumfang enthaltene Stromversorgung an die 230-V-Stromversorgung angeschlossen ist und der Power-
Modus aktiviert ist.
Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist. Ein Brummton kann zum Zeitpunkt
der Betätigung erklingen.
Für die Verkabelung: siehe Schaltplan in Abb. 9.
Wichtig:
• Der maximale Abstand zwischen der Gegensprechanlage und des Türöffners bzw. des elektrischen
Türschlosses darf 50m nicht überschreiten. Der Durchmesser des zu verwendenden Kabels beträgt 0,75 mm².
• Es wird geraten, einen Türöffner des Typs 12V/1,1A max. mit mechanischem Speicher WECA (Referenz Extel
109021 oder 109031) oder WECA 5001/2 10 SER R1 (Referenz150011) zu verwenden.
5 - ANSCHLUSS EINER MOTORISIERUNG
Dieser wird direkt an den Klemmen COM und NO der PowerBox (ohne Beachtung der Polarität) angeschlossen.
Beachten Sie, dass diese Funktion nur bei eingeschaltetem Display möglich ist. Die Gegensprechanlage bietet
einen potentialfreien „Trockenkontakt", der mit der
„Drucktaste"-Steuerung Ihrer SPS zu verbinden ist. Für die Verkabelung: siehe Schaltplan in Abb. 9.
Wichtig:
• Der maximale Abstand zwischen der Gegensprechanlage und der Motorisierung des Tors darf 50m nicht
EXTEL - WAVE - 720313
de - 4
Eco
Power
Eco
Power
Eco
Power
