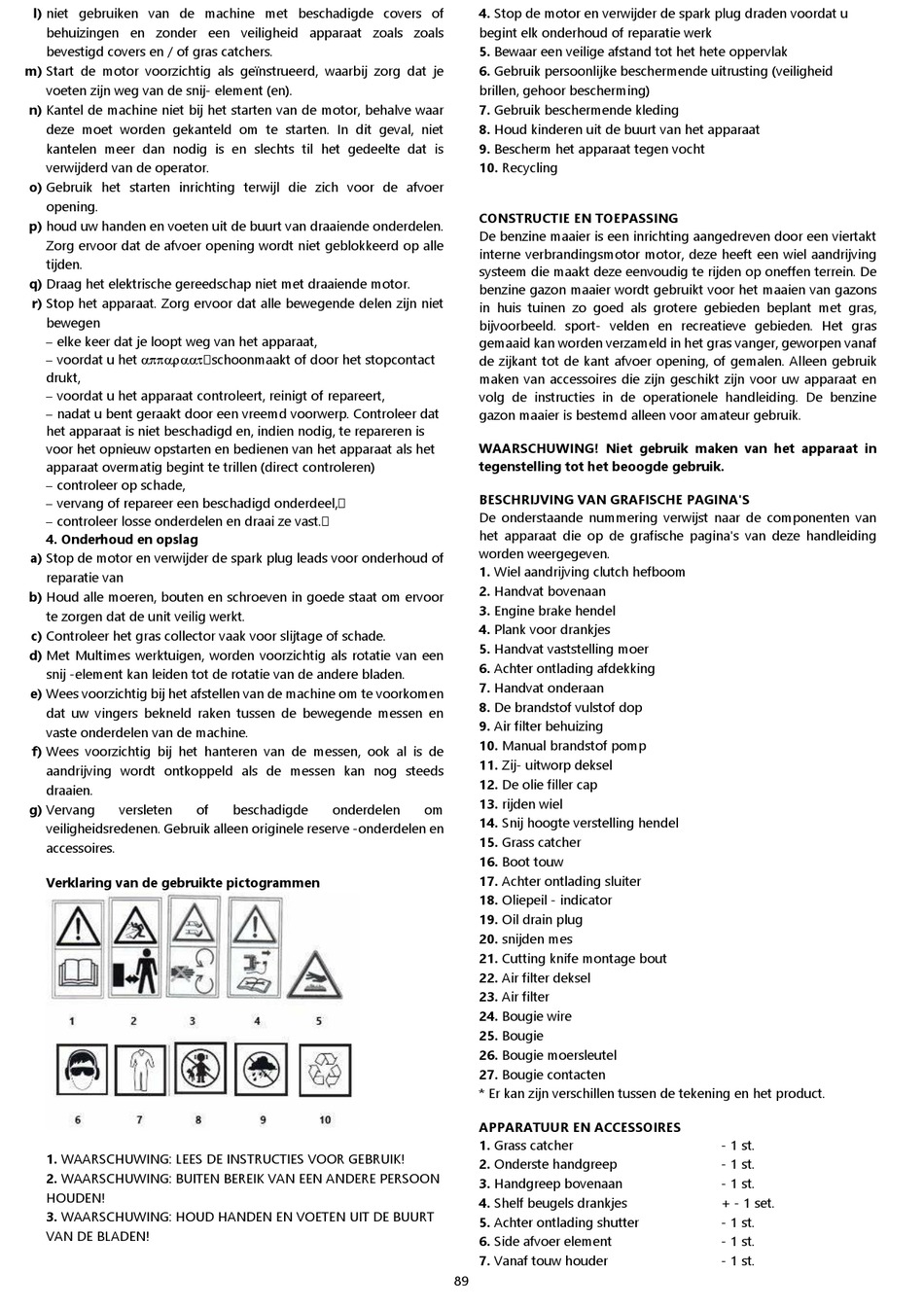

GRAPHITE 52G671 Betriebsanleitung Seite 90

l) niet gebruiken van de machine met beschadigde covers of
behuizingen en zonder een veiligheid apparaat zoals zoals
bevestigd covers en / of gras catchers.
m) Start de motor voorzichtig als geïnstrueerd, waarbij zorg dat je
voeten zijn weg van de snij- element (en).
n) Kantel de machine niet bij het starten van de motor, behalve waar
deze moet worden gekanteld om te starten. In dit geval, niet
kantelen meer dan nodig is en slechts til het gedeelte dat is
verwijderd van de operator.
o) Gebruik het starten inrichting terwijl die zich voor de afvoer
opening.
p) houd uw handen en voeten uit de buurt van draaiende onderdelen.
Zorg ervoor dat de afvoer opening wordt niet geblokkeerd op alle
tijden.
q) Draag het elektrische gereedschap niet met draaiende motor.
r) Stop het apparaat. Zorg ervoor dat alle bewegende delen zijn niet
bewegen
− elke keer dat je loopt weg van het apparaat,
− voordat u het  schoonmaakt of door het stopcontact
drukt,
− voordat u het apparaat controleert, reinigt of repareert,
− nadat u bent geraakt door een vreemd voorwerp. Controleer dat
het apparaat is niet beschadigd en, indien nodig, te repareren is
voor het opnieuw opstarten en bedienen van het apparaat als het
apparaat overmatig begint te trillen (direct controleren)
− controleer op schade,
− vervang of repareer een beschadigd onderdeel,
− controleer losse onderdelen en draai ze vast.
4. Onderhoud en opslag
a) Stop de motor en verwijder de spark plug leads voor onderhoud of
reparatie van
b) Houd alle moeren, bouten en schroeven in goede staat om ervoor
te zorgen dat de unit veilig werkt.
c) Controleer het gras collector vaak voor slijtage of schade.
d) Met Multimes werktuigen, worden voorzichtig als rotatie van een
snij -element kan leiden tot de rotatie van de andere bladen.
e) Wees voorzichtig bij het afstellen van de machine om te voorkomen
dat uw vingers bekneld raken tussen de bewegende messen en
vaste onderdelen van de machine.
f) Wees voorzichtig bij het hanteren van de messen, ook al is de
aandrijving wordt ontkoppeld als de messen kan nog steeds
draaien.
g) Vervang versleten
veiligheidsredenen. Gebruik alleen originele reserve -onderdelen en
accessoires.
Verklaring van de gebruikte pictogrammen
1. WAARSCHUWING: LEES DE INSTRUCTIES VOOR GEBRUIK!
2. WAARSCHUWING: BUITEN BEREIK VAN EEN ANDERE PERSOON
HOUDEN!
3. WAARSCHUWING: HOUD HANDEN EN VOETEN UIT DE BUURT
VAN DE BLADEN!
of beschadigde onderdelen
4. Stop de motor en verwijder de spark plug draden voordat u
begint elk onderhoud of reparatie werk
5. Bewaar een veilige afstand tot het hete oppervlak
6. Gebruik persoonlijke beschermende uitrusting (veiligheid
brillen, gehoor bescherming)
7. Gebruik beschermende kleding
8. Houd kinderen uit de buurt van het apparaat
9. Bescherm het apparaat tegen vocht
10. Recycling
CONSTRUCTIE EN TOEPASSING
De benzine maaier is een inrichting aangedreven door een viertakt
interne verbrandingsmotor motor, deze heeft een wiel aandrijving
systeem die maakt deze eenvoudig te rijden op oneffen terrein. De
benzine gazon maaier wordt gebruikt voor het maaien van gazons
in huis tuinen zo goed als grotere gebieden beplant met gras,
bijvoorbeeld. sport- velden en recreatieve gebieden. Het gras
gemaaid kan worden verzameld in het gras vanger, geworpen vanaf
de zijkant tot de kant afvoer opening, of gemalen. Alleen gebruik
maken van accessoires die zijn geschikt zijn voor uw apparaat en
volg de instructies in de operationele handleiding. De benzine
gazon maaier is bestemd alleen voor amateur gebruik.
WAARSCHUWING! Niet gebruik maken van het apparaat in
tegenstelling tot het beoogde gebruik.
BESCHRIJVING VAN GRAFISCHE PAGINA'S
De onderstaande nummering verwijst naar de componenten van
het apparaat die op de grafische pagina's van deze handleiding
worden weergegeven.
1. Wiel aandrijving clutch hefboom
2. Handvat bovenaan
3. Engine brake hendel
4. Plank voor drankjes
5. Handvat vaststelling moer
6. Achter ontlading afdekking
7. Handvat onderaan
8. De brandstof vulstof dop
9. Air filter behuizing
10. Manual brandstof pomp
11. Zij- uitworp deksel
12. De olie filler cap
13. rijden wiel
om
14. Snij hoogte verstelling hendel
15. Grass catcher
16. Boot touw
17. Achter ontlading sluiter
18. Oliepeil - indicator
19. Oil drain plug
20. snijden mes
21. Cutting knife montage bout
22. Air filter deksel
23. Air filter
24. Bougie wire
25. Bougie
26. Bougie moersleutel
27. Bougie contacten
* Er kan zijn verschillen tussen de tekening en het product.
APPARATUUR EN ACCESSOIRES
1. Grass catcher
2. Onderste handgreep
3. Handgreep bovenaan
4. Shelf beugels drankjes
5. Achter ontlading shutter
6. Side afvoer element
7. Vanaf touw houder
89
- 1 st.
- 1 st.
- 1 st.
+ - 1 set.
- 1 st.
- 1 st.
- 1 st.
