b) Udržujte všetky matice, skrutky a skrutky, v dobrom stave, aby
zabezpečili, že prístroj funguje bezpečne.
c) Skontrolujte, či je zberný kolektor často k opotrebovaniu alebo
poškodeniu.
d) s viacerými nožových náradia, sa opatrne, pretože otáčanie jedného
rezného prvku môže dôjsť k otočeniu o ďalších lopatiek.
e) Buďte opatrní pri úprave na stroj, aby sa zabránilo dostať svoje prsty
zachytené medzi s pohyblivými nožmi a pevnými časťami tohto
stroja.
f) Buďte opatrní pri manipulácii s nožmi, aj keď pohon je odpojený,
pretože nože môžu stále otáčať.
g) Výmena opotrebovaných
bezpečnosť. Používajte
príslušenstvo.

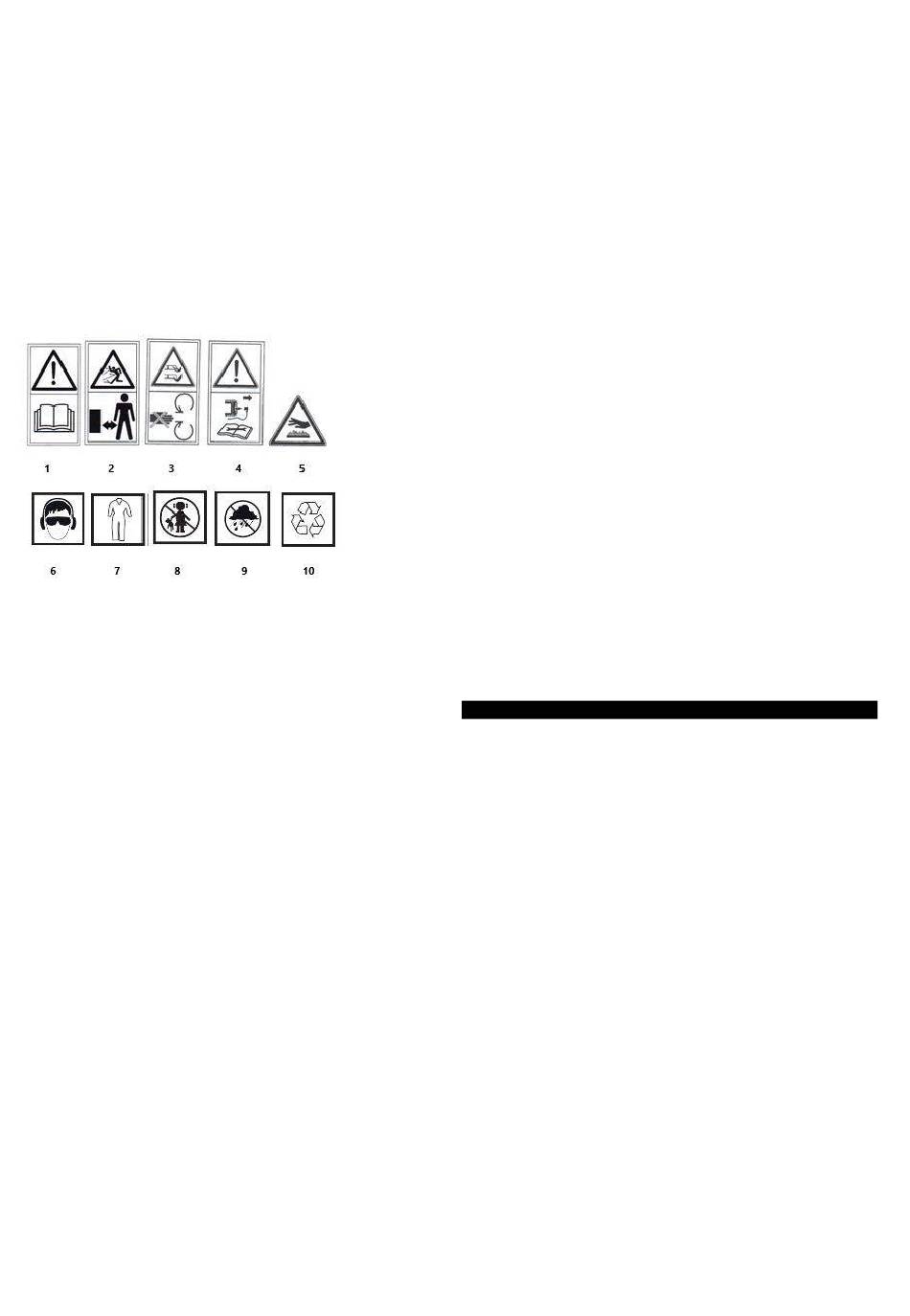

Vysvetlenie z piktogramov použitý
1. UPOZORNENIE: PREČÍTAJTE SI NÁVOD NA POUŽITIE!
2. UPOZORNENIE: UCHOVÁVAJTE MIMO DOSAHU ĎALŠEJ
OSOBY!
3. UPOZORNENIE: RUKY A NOHY NECHÁVAJTE OD KÚPEĽOV!
4. Zastavte motor a vyberte na zapaľovacie zástrčky drôty pred
začatím akejkoľvek údržby alebo opravy práce
5. Udržiavať si bezpečnú vzdialenosť od horúceho povrchu
6. Používajte osobné ochranné prostriedky (ochranné okuliare,
ochrana sluchu)
7. Používajte ochranný odev
8. Udržujte deti preč od nástroja
9. Chrániť na zariadení proti vlhkosti
10. Recyklácia
KONŠTRUKCIA A APLIKÁCIA
Benzínová kosačka je prístroj napájaný pomocou štvordobým
vnútorným spaľovaním motor, to má na kolesá hnací systém, ktorý
robí to ľahké, aby ísť na nerovnom teréne. Benzínová kosačka na
trávu sa používa pre kosenie trávnikov v domácich záhradách as
rovnako ako väčšie plochy vysadené s trávou, napr. športové ihriská
a rekreačné oblasti. Tieto trávne odrezky môžu byť zhromažďované
v tráve chytač, hádzať zo strany cez na strane vypúšťací otvor, alebo
zem. Iba pomocou príslušenstva, ktoré sú vhodné pre váš prístroj a
postupujte podľa pokynov v prevádzkovom návode. Benzínová
kosačka na trávu je určená iba na amatérske použitie.
VÝSTRAHA! Nemajú použiť na zariadení v rozpore so jeho
zamýšľané použitie.
POPIS GRAFICKÝCH STRÁN
Číslovanie nižšie odkazuje na súčasti tohto zariadenia, znázornené
na grafických stranách v tomto návode.
1. Páka spojky pohonu kolesa
2. Horná rukoväť
3. Páka motorovej brzdy
4. Polica na nápoje
5. Upevňovacia matica rukoväte
alebo poškodených dielov
iba originálne náhradné
6. Zadný vypúšťací kryt
7. Spodná rukoväť
8. Palivové plniaci uzáver
9. Kryt vzduchového filtra
10. Ručné palivové čerpadlo
11. Bočný vypúšťací kryt
12. Olej plniaci uzáver
13. Hnacie koleso
14. Rezná výška nastavenie páky
15. Zachytávač trávy
16. Bootovacie lano
pre 17. Zadná výpustná uzávierka
diely a 18. Ukazovateľ hladiny oleja
19. Vypúšťacia skrutka oleja
20. Rezací nôž
21. Upevňovacia skrutka rezného noža
22. Kryt vzduchového filtra
23. Vzduchový filter
24. Drôt zapaľovacej sviečky
25. Zapaľovacia sviečka
26. Kľúč na sviečky
27. Kontakty zapaľovacej sviečky
* K dispozícii môžu byť rozdiely medzi na výkrese a produktu.
VYBAVENIE A PRÍSLUŠENSTVO
1. Zachytávač trávy
2. Spodná rukoväť
3. Horná rukoväť
4. Konzoly na police nápoje
5. Zadný výklopný uzáver
6. Bočný výpustný prvok
7. Držiak štartovacieho lana
8. Spony
9. Skrutky, matice, skrutky
VÝSTRAHA! Ešte prevádzkovať benzínovú kosačku, bez toho
aby na trávy chytač sa zadným výtlačné veko zdvihnuté.
VÝSTRAHA! Všetky údržba, opravy, úpravy a práce prípravné
činnosti musia byť vykonávané s motorom off.
MONTÁŽ MONTÁŽE
• Inštalovať na spodnej rukoväti (7) k kosačka skrine a upevnite
pomocou skrutiek a matíc (tie možno nastaviť na uhol rukoväti).
• Pripojiť na hornej rukoväti (2) na spodnej rukoväti (7) s dodanými
skrutkami a maticami (pákou pre 52G673).
• Inštalovať na štartovacej lano rukoväť na pravej strane na hornej
rukoväte (2) a odovzdať štartovacie lano (16) prostredníctvom
rukoväte.
• Pripojiť na ovládacie káble k riadidlám s klipmi stanovených (obr.
A).
PRIPOJENIE TRÁVNEHO KOŠA
• Zdvihnite zadný vypúšťací kryt (6).
• Zavesiť trávy chytač (15) zo zadnej vypúšťacieho výstupu
pomocou na dve západky " " na hornej strane žacej puzdra (obr.
B).
• Spustite zadný vypúšťací kryt (6).
Trávy chytač je držaný na svojom mieste pomocou pružinové sily na
zadnú vypúšťací kryte. Trávy chytač má s výhodnou nosnou rukoväť
vyprázdniť ju z trávnych odrezkov.
VÝSTRAHA! Vždy, aby istí, že trávy catcher je správne pripojený.
42
- 1 ks.
- 1 ks.
- 1 ks.
+ - 1 sada.
- 1 ks.
- 1 ks.
- 1 ks.
- 2 ks.
- 1 sada.
PRÍPRAVA NA PRÁCU
