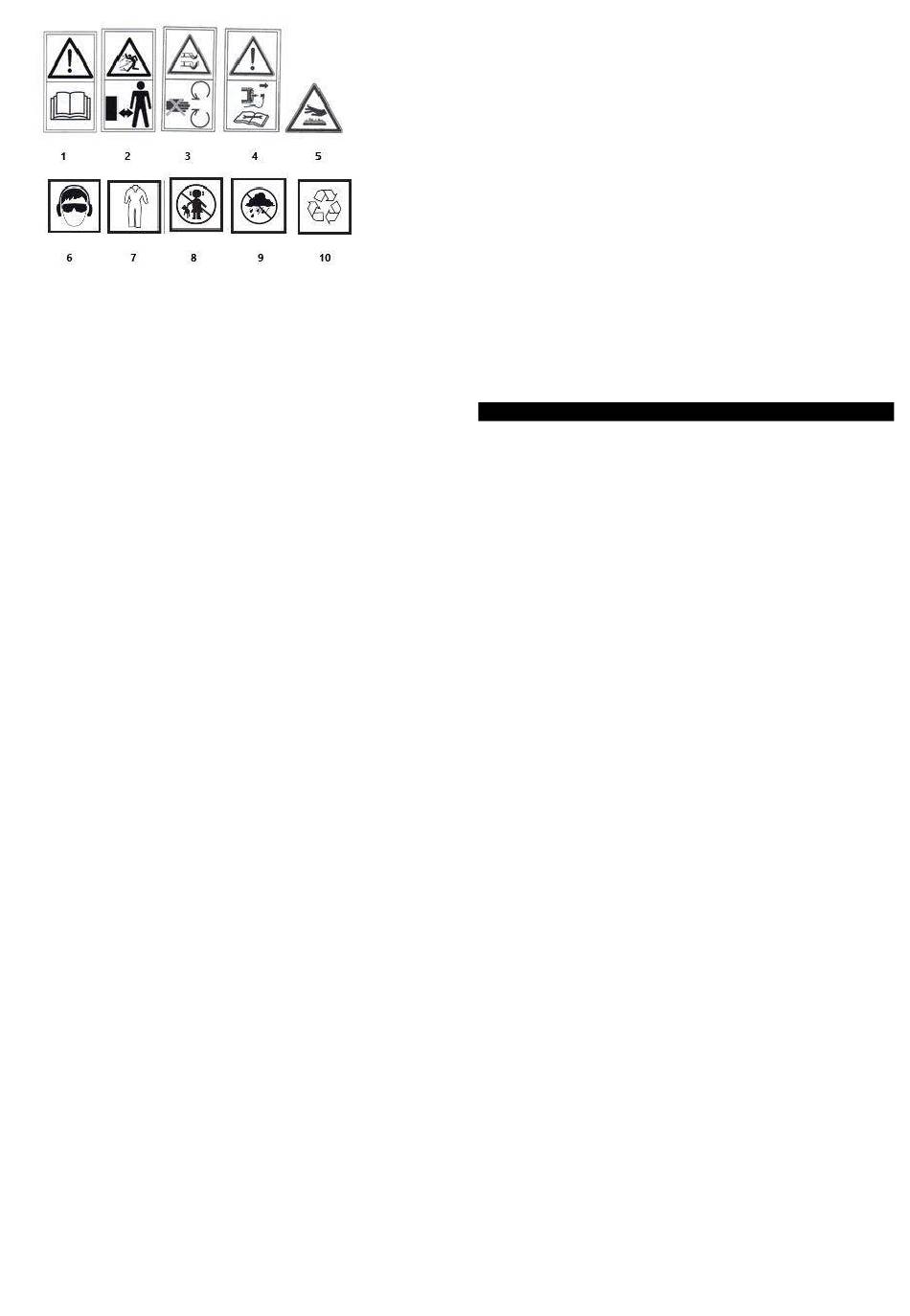

Spiegazione dei pittogrammi utilizzati
1. ATTENZIONE: LEGGERE LE ISTRUZIONI PER L'USO!
2. ATTENZIONE: TENERE LONTANO DALLA PORTATA DI UN'ALTRA
PERSONA!
3. ATTENZIONE: TENERE MANI E PIEDI LONTANI DALLE LAME!
4. Arrestare il motore e rimuovere i scintilla spina fili prima di
iniziare qualsiasi manutenzione o riparazione di lavoro
5. Mantenere una distanza di sicurezza dalla superficie calda
6. Utilizzare personali di protezione attrezzature (sicurezza occhiali,
l'udito di protezione)
7. Usa indumenti protettivi
8. Tenere i bambini lontani dallo strumento
9. Proteggere il dispositivo contro l' umidità
10. Raccolta differenziata
COSTRUZIONE E APPLICAZIONE
Benzina rasaerba è un dispositivo alimentato da una a quattro tempi
interna combustione del motore, si ha una ruota di azionamento
sistema, che rende è facile da guidare sulla irregolare terreni. La
benzina prato rasaerba viene usato per falciare i prati in casa giardini
come pure di grandi aree coltivate con erba, per esempio. campi
sportivi e aree ricreative. Le erba tagliata possono essere raccolti in
erba collettore, gettato dal lato attraverso il lato di scarico apertura,
o terra. Solo utilizzare accessori che sono adatti per il vostro
dispositivo e seguire le istruzioni nel funzionamento manuale. La
benzina prato rasaerba è destinato esclusivamente per l' amatoriale
uso.
AVVERTIMENTO! Non utilizzare il dispositivo in contrasto al
suo previsto utilizzo.
DESCRIZIONE DELLE PAGINE GRAFICHE
La numerazione sottostante si riferisce ai componenti del
dispositivo rappresentati nelle pagine grafiche di questo manuale.
1. Leva della frizione della trazione integrale
2. Manico superiore
3. Motore freno leva
4. Scaffale per bevande
5. Dado fissaggio maniglia
6. Coperchio scarico posteriore
7. Maniglia inferiore
8. Il carburante riempitivo tappo
9. Alloggiamento del filtro dell'aria
10. Pompa carburante manuale
11. Coperchio scarico laterale
12. Il tappo del serbatoio dell'olio
13. Guidare ruote
14. Leva di regolazione dell'altezza di taglio
15. erba Catcher
16. Corda per stivali
17. Serranda di scarico posteriore
18. Indicatore del livello dell'olio
19. Tappo scarico olio
20. Coltello da taglio
21. Bullone di montaggio del coltello da taglio
22. Coperchio del filtro dell'aria
23. Filtro dell'aria
24. Cavo della candela
25. Candela
26. Chiave per candele
27. Contatti delle candele
* Ci possono essere differenze tra il disegno e il prodotto.
ATTREZZATURE E ACCESSORI
1. Erba Catcher
2. Manico inferiore
3. Manico superiore
4. Staffe per mensola bevande
5. Serranda di scarico posteriore
6. Elemento di scarico laterale
7. A partire corda titolare
8. Clips
9. Bulloni, dadi, viti

PREPARAZIONE AL LAVORO

AVVERTIMENTO! Non utilizzare la benzina rasaerba, senza l'
erba collettore con la parte posteriore di scarico coperchio
sollevato.
AVVERTIMENTO! Tutti
aggiustamenti e il lavoro di preparazione le attività devono
essere svolte con il motore spento.
MONTAGGIO MANIGLIA
• Installare la maniglia inferiore (7) sull'alloggiamento del tosaerba
e fissarla con bulloni e dadi (è possibile regolare l' angolo della
maniglia).
• Fissare la maniglia superiore (2) a quella inferiore (7) con i bulloni
e dadi forniti (leva per 52G673).
• Installare la maniglia della fune di avviamento sul lato destro della
maniglia superiore (2) e far passare la fune di avviamento (16)
attraverso la maniglia.
• Fissare i cavi di controllo al manubrio con le clip in dotazione (Fig.
A).
ATTACCARE IL CESTINO DELL'ERBA
• Sollevare la protezione dello scarico posteriore (6).
• Appendere l'erba collettore (15) dalla parte posteriore scarico
presa utilizzando i due fermi " a " in alto della falciatrice
alloggiamento (fig. B).
• Abbassare la protezione dello scarico posteriore (6).
L' erba collettore è tenuto in posizione dalla molla di forza della parte
posteriore scarico guardia. L' erba collettore ha un comodo trasporto
maniglia per svuotarlo esso di erba tagliata.
AVVERTIMENTO! Sempre fare assicurarsi che l' erba ricevitore è
correttamente collegato.
REGOLAZIONE PROTEZIONE SCARICO LATERALE
• Rimuovere l' erba collettore (15) e abbassare la parte posteriore
di scarico coperchio (6).
• Girare il tosaerba "su un lato ".
• Installare l' otturatore di scarico posteriore (17).
• Tirare il lato scarico coperchio (11) lontano dal tosaerba
alloggiamento.
• Installare la protezione
dell'alloggiamento e rilasciare la protezione di scarico laterale (11)
• Posizionare il tosaerba su ruote.
85
- 1 pc.
- 1 pz.
- 1 pz.
+ - 1 set.
- 1 pz.
- 1 pz.
- 1 pc.
- 2 pezzi.
- 1 set.
manutenzione, riparazioni,
di scarico laterale sui ganci
