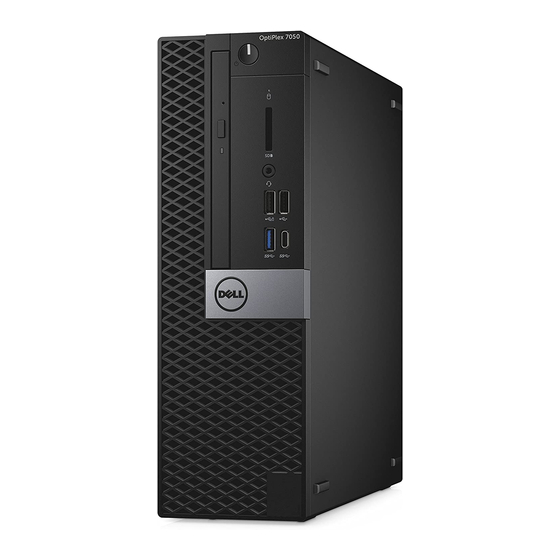

- Seite 1 OptiPlex 7050 Small Form Factor Benutzerhandbuch Vorschriftenmodell: D11S Vorschriftentyp: D11S002 September 2021 Rev. A03...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 6 Sicherheitshinweise................................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 7 Ausschalten des Computers..............................7 Ausschalten des – Windows............................7 Ausschalten des Computers — Windows 7......................... 7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 Kapitel 2: Ausbau und Wiedereinbau.................... - Seite 3 Einbauen des Prozessors..............................26 Speichermodul..................................27 Entfernen des Speichermoduls............................ 27 Einsetzen des Speichermoduls.............................27 SD-Kartenlesegerät................................28 Entfernen des SD-Kartenlesers........................... 28 Einbauen des SD-Kartenlesers.............................29 Netzteil....................................29 Entfernen des Netzteils..............................29 Installieren des Netzteils............................... 32 Netzschalter..................................32 Entfernen des Netzschalters............................32 Einbauen des Betriebsschalters........................... 33 Systemplatine..................................34 Entfernen der Systemplatine............................34 Einbauen der Systemplatine............................
- Seite 4 Video – Technische Daten..............................80 Audio..................................... 80 Kommunikation..................................80 Speicherspezifikationen..............................80 Anschlüsse und Stecker – Technische Daten........................81 Technische Angaben zum Netzteil............................ 81 Angaben zu Abmessungen..............................81 Steuerelemente und Anzeigen – technische Daten....................... 82 Umgebungsbedingungen..............................82 Kapitel 9: Hilfe erhalten und Kontaktaufnahme mit Dell..............84 Inhaltsverzeichnis...
-
Seite 5: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 Dell Inc. oder Tochterunternehmen. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 6: Kapitel 1: Arbeiten Am Computer
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. 1. Die Sicherheitshinweise müssen strikt befolgt werden. 2. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. 3. - Seite 8 1. Schließen Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder an den Computer an. VORSICHT: Wenn Sie ein Netzwerkkabel anschließen, verbinden Sie das Kabel zuerst mit dem Netzwerkgerät und danach mit dem Computer. 2. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. 3.
-
Seite 9: Kapitel 2: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau Themen: • Empfohlene Werkzeuge • Hintere Abdeckung • Erweiterungskarte • Knopfzellenbatterie • Blende • Lautsprecher • Eingriffschalter • Bei Lagerung • Optisches Laufwerk • M.2-PCIe-SSD • Kühlkörper • Prozessor • Speichermodul • SD-Kartenlesegerät • Netzteil • Netzschalter •... - Seite 10 3. Heben Sie die Abdeckung an, um sie vom Computer zu entfernen [3]. Ausbau und Wiedereinbau...
-
Seite 11: Einbauen Der Abdeckung
Einbauen der Abdeckung 1. Setzen Sie die Abdeckung auf den Computer und verschieben Sie sie, bis sie einrastet. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Erweiterungskarte Entfernen der Erweiterungskarte ANMERKUNG: Je nach bestellter Konfiguration sehen Sie möglicherweise einen der Kühlkörper, wie in der Abbildung unten gezeigt. 1. - Seite 12 4. So entfernen Sie die Erweiterungskarte: a. Ziehen Sie an der Freigabelasche an der Unterseite der Erweiterungskarte [1]. b. Trennen Sie die Erweiterungskarte vom Anschluss und heben Sie sie ab [2]. Ausbau und Wiedereinbau...
-
Seite 13: Installieren Der Erweiterungskarte
Installieren der Erweiterungskarte 1. Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein. 2. Drücken Sie die Erweiterungskarte, bis sie einrastet. 3. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet. 4. Bauen Sie die Abdeckung ein. -
Seite 14: Einsetzen Der Knopfzellenbatterie
Abdeckung 3. So entfernen Sie die Knopfzellenbatterie: a. Drücken Sie den Entriegelungsriegel, bis die Knopfzellenbatterie herausspringt [1]. b. Entfernen Sie die Knopfzellenbatterie vom Anschluss auf der Systemplatine [2]. Einsetzen der Knopfzellenbatterie 1. Halten Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. -
Seite 15: Installieren Der Blende
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Abdeckung. 3. So entfernen Sie die Frontverkleidung: a. Heben Sie die Halterungen an, um die Frontverkleidung vom Computer zu lösen [1]. b. -
Seite 16: Einbauen Des Lautsprechers
Blende 2,5-Zoll-Laufwerksbaugruppe Optisches Laufwerk 3. So entfernen Sie den Lautsprecher: a. Trennen Sie das Lautsprecherkabel von der Systemplatine [1]. b. Drücken Sie auf die Freigabelaschen und ziehen Sie den Lautsprecher aus dem Computer [2] [3]. Einbauen des Lautsprechers 1. Setzen Sie den Lautsprecher in den Steckplatz ein und drücken Sie ihn an, bis er einrastet. 2. -
Seite 17: Installieren Des Eingriffsschalters
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung 3. So entfernen Sie den Eingriffsschalter: a. Trennen Sie das Kabel des Eingriffsschalters vom Anschluss auf der Systemplatine [1] [2]. b. -
Seite 18: Entfernen Des 2,5-Zoll-Laufwerks Der 2,5-Zoll-Laufwerksbaugruppe
Entfernen des 2,5-Zoll-Laufwerks der 2,5-Zoll-Laufwerksbaugruppe ANMERKUNG: Je nach bestellter Konfiguration sehen Sie möglicherweise einen der Kühlkörper, wie in der Abbildung unten gezeigt. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung 3. -
Seite 19: Entfernen Des 2,5-Zoll-Laufwerks Aus Der Halterung
Entfernen des 2,5-Zoll-Laufwerks aus der Halterung 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung 2,5-Zoll-Festplattenlaufwerks-Baugruppe 3. So entfernen Sie das Laufwerk: a. Ziehen Sie an einer Seite der Laufwerkhalterung, um die Haltestifte auf der Halterung aus den Aussparungen am Laufwerk zu lösen [1]. -
Seite 20: Installieren Des 2,5-Zoll-Laufwerks An Der Halterung
Installieren des 2,5-Zoll-Laufwerks an der Halterung ANMERKUNG: Die zur Installation eines sekundären Festplattenlaufwerks erforderlichen Gummidichtungen werden separat geliefert. 1. Richten Sie die Haltestifte (gesichert mit Gummidichtungen) an der Laufwerkhalterung mit den Aussparungen auf beiden Seiten des Laufwerks aus und führen Sie sie ein. 2. - Seite 21 4. So entfernen Sie das optische Laufwerksmodul: a. Heben Sie die Lasche an und entriegeln Sie das Modul [1]. b. Halten Sie die Lasche fest und trennen Sie die Kabel des optischen Laufwerks [2]. c. Schieben Sie das optische Laufwerksmodul aus dem Computer [3]. 5.
-
Seite 22: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks 1. Schieben Sie das optische Laufwerk in das optische Laufwerksmodul. 2. Bauen Sie folgende Komponenten ein: 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung 3. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe-SSD Entfernen der M.2-PCIe-SSD ANMERKUNG: Je nach bestellter Konfiguration sehen Sie möglicherweise einen der Kühlkörper, wie in der Abbildung unten gezeigt. -
Seite 23: Einbauen Der M.2-Pcie-Ssd-Karte
Einbauen der M.2-PCIe-SSD-Karte 1. Setzen Sie die M.2-PCIe-SSD-Karte in den Anschluss. 2. Drücken Sie auf die blaue Lasche, um die M.2-PCIe-SSD-Karte zu befestigen. 3. Bauen Sie folgende Komponenten ein: Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 24 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung Blende 2,5-Zoll-Laufwerksbaugruppe Optisches Laufwerk 3. So entfernen Sie den Lüfterkanal: a. Hebeln Sie die Halteklammern in entgegengesetzte Richtungen auf [1]. b.
-
Seite 25: Einbauen Der Kühlkörperbaugruppe
Einbauen der Kühlkörperbaugruppe 1. Positionieren Sie die Kühlkörperbaugruppe auf dem Prozessor. 2. Ziehen Sie die unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen. 3. Verbinden Sie das Kabel der Kühlkörperbaugruppe mit der Systemplatine. 4. Bauen Sie folgende Komponenten ein: Optisches Laufwerk 2,5-Zoll-Festplattenbaugruppe Blende... -
Seite 26: Einbauen Des Prozessors
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung 2,5-Zoll-Laufwerksbaugruppe Optisches Laufwerk Kühlkörperbaugruppe 3. So entfernen Sie den Prozessor: a. Lösen Sie den Sockelhebel, indem Sie den Hebel nach unten und unter der Lasche an der Prozessorabdeckung hervorziehen [1]. b. -
Seite 27: Speichermodul
Kühlkörperbaugruppe Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Abdeckung 7. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls ANMERKUNG: Je nach bestellter Konfiguration sehen Sie möglicherweise einen der Kühlkörper, wie in der Abbildung unten gezeigt. 1. -
Seite 28: Sd-Kartenlesegerät
SD-Kartenlesegerät Entfernen des SD-Kartenlesers ANMERKUNG: Je nach bestellter Konfiguration sehen Sie möglicherweise einen der Kühlkörper, wie in der Abbildung unten gezeigt. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung Blende 2,5-Zoll-Laufwerksbaugruppe... -
Seite 29: Einbauen Des Sd-Kartenlesers
Einbauen des SD-Kartenlesers 1. Setzen Sie den SD-Kartenleser in das Gehäuse ein. 2. Ziehen Sie die Schrauben fest, um den SD-Kartenleser am Computer zu befestigen. 3. Bauen Sie folgende Komponenten ein: M.2-PCIe-SSD-Laufwerk Optisches Laufwerk 2,5-Zoll-Laufwerksbaugruppe Blende Abdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 30 4. So entfernen Sie das Netzteil: a. Trennen Sie das Stromkabel von der Systemplatine [1] [2]. b. Heben Sie die Kabel aus dem Computer [3]. c. Entfernen Sie die Schrauben, mit denen das Netzteil am Computer befestigt ist [4]. Ausbau und Wiedereinbau...
- Seite 31 5. Drücken Sie auf die blaue Freigabelasche [1], verschieben Sie das Netzteil und heben Sie es aus dem Computer [2]. Ausbau und Wiedereinbau...
-
Seite 32: Installieren Des Netzteils
Installieren des Netzteils 1. Setzen Sie das Netzteil in das Gehäuse ein und schieben Sie es in Richtung der Rückseite des Computers, um es zu befestigen. 2. Ziehen Sie die Schrauben fest, um das Netzteil auf der Rückseite des Computers zu befestigen. 3. -
Seite 33: Einbauen Des Betriebsschalters
1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Abdeckung Blende Laufwerksbaugruppe Optisches Laufwerk 3. So entfernen Sie den Netzschalter: a. Trennen Sie das Netzschalterkabel von der Systemplatine [1]. b. -
Seite 34: Systemplatine
4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine ANMERKUNG: Je nach bestellter Konfiguration sehen Sie möglicherweise einen der Kühlkörper, wie in der Abbildung unten gezeigt. 1. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 35 4. Trennen Sie die folgenden Kabel von der Systemplatine: a. Lautsprecher [1] b. 2,5-Zoll-Laufwerk [2] c. Optisches Laufwerk [3] d. Datenkabel [4] Ausbau und Wiedereinbau...
- Seite 36 5. Trennen Sie die folgenden Kabel von der Hauptplatine und lösen Sie die folgende Schraube: a. Netzteil [1] b. Abstandsschraube der Festplatte und des Trägers des optischen Laufwerks [2] c. Netzteil [3] d. Netzschalter [4] e. Eingriffschalter [5] Ausbau und Wiedereinbau...
- Seite 37 6. So entfernen Sie die Systemplatine: a. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist [1]. b. Schieben und heben Sie die Hauptplatine aus dem Computer [2]. Ausbau und Wiedereinbau...
-
Seite 38: Einbauen Der Systemplatine
Einbauen der Systemplatine 1. Fassen Sie die Systemplatine an den Rändern an und richten Sie sie auf die Rückseite des Computers aus. 2. Senken Sie die Systemplatine in den Computer ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen auf dem Gehäuse und die Schraubenöffnungen der Systemplatine an den Abstandshaltern des Computers ausgerichtet sind. -
Seite 39: Layout Der Systemplatine
Blende Abdeckung 7. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Layout der Systemplatine 1. PCI-e x16-Anschluss (Steckplatz 2) 2. PCI-e x4-Anschluss (Steckplatz 1) 3. Prozessoranschluss (CPU) 4. CPU-Netzanschluss 5. Anschluss für Gehäuseeingriffschalter 6. Anschluss für CPU-Lüfter 7. - Seite 40 Ausbau und Wiedereinbau...
-
Seite 41: Kapitel 3: Intel Optane-Speichermodul (M.2) Mit 16 Gb
Intel Optane-Speichermodul (M.2) mit 16 GB Themen: • Übersicht • Intel®OptaneTM Speichermodul – Treiberanforderungen • Intel Optane-Speichermodul (M.2) mit 16 GB • Technische Daten des Produkts • Umgebungsbedingungen • Fehlerbehebung Übersicht Dieses Dokument beschreibt die technischen Daten und Funktionen des Intel® Optane -Speichermoduls. - Seite 42 3. So entfernen Sie das Intel Optane-Speichermodul (M.2): a. Entfernen Sie die Wärmefalle und das weiße Klebeband vom Modul. b. Setzen Sie die Wärmefalle in den SSD-Steckplatz und entfernen Sie das weiße Klebeband. c. Setzen Sie das Intel Optane-Speichermodul (M.2) in den Steckplatz auf der Wärmefalle. d.
-
Seite 43: Technische Daten Des Produkts
4. So entfernen Sie die Erweiterungskarte: a. Ziehen Sie an der Freigabelasche an der Unterseite der Erweiterungskarte [1]. b. Trennen Sie die Erweiterungskarte vom Anschluss und heben Sie sie ab [2]. Technische Daten des Produkts Tabelle 2. Technische Daten des Produkts Funktionen Technische Daten Kapazitäten... -
Seite 44: Umgebungsbedingungen
Tabelle 2. Technische Daten des Produkts (fortgesetzt) Funktionen Technische Daten M.2-Formfaktoren (alle Dichten) 2280–S3–B-M Leistung ● Seq. L/S: bis zu 1350/290 MS/s ● QD4 4HB Zufällige Lesevorgänge: 240.000 + IOPS ● QD4 4HB Zufällige Schreibvorgänge: 240.000 + IOPS Latenz (durchschnittlich sequenziell) ●... -
Seite 45: Fehlerbehebung
Tabelle 3. Temperatur, Stoßeinwirkung, Erschütterung (fortgesetzt) Temperatur M.2 2280-Formfaktor Betrieb 30 °C/h (Standard) Bei Nichtbetrieb Luftfeuchtigkeit 5–95 % Betrieb 5–95 % Bei Nichtbetrieb Stoßeinwirkung und Erschütterung Bereich Stoßeinwirkung 1500 G/0,5 ms Betrieb 230 G/3 ms Bei Nichtbetrieb Erschütterung Max. 2,17 G (5–800 Hz) Betrieb Max. - Seite 46 Intel Optane-Speichermodul (M.2) mit 16 GB...
-
Seite 47: Kapitel 4: Technologie Und Komponenten
Technologie und Komponenten Themen: • USB-Funktionen • HDMI 1.4 USB-Funktionen Universal Serial Bus (USB) wurde 1996 eingeführt. Es hat die Verbindung zwischen Host-Computern und Peripheriegeräten wie Computermäusen, Tastaturen, externen Laufwerken und Druckern erheblich vereinfacht. Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. Tabelle 4. -
Seite 48: Kompatibilität
● USB 2.0 hatte vier Drähte (Leistung, Masse und zwei für differentielle Daten); USB 3.0/USB 3.1 Gen 1 ergänzt diese durch vier weitere Drähte für zwei Differenzsignale (Empfangen und Übertragen) zu insgesamt acht Verbindungen in den Anschlüssen und Kabeln. ● USB 3.0 /USB-3.1 Gen 1 nutzt anstatt der Halb-Duplex -Anordnung von USB 2.0 die bidirektionalen Datenschnittstelle. Das erweitert die theoretische Bandbreite um das 10-fache. -
Seite 49: Hdmi 1.4
Microsoft gab die Unterstützung von USB 3.1 Gen 1 für Windows 7 bekannt. Nicht im derzeitigen Release, aber in nachfolgenden Service Packs oder Updates. Man kann davon ausgehen, dass nach einem erfolgreichen Release der USB 3.0/USB 3.1 Gen 1-Unterstützung in Windows 7, SuperSpeed schließlich auch bei Vista ankommt. Dies wurde von Microsoft mit der Aussage bestätigt, dass die meisten Partner ebenfalls der Meinung seien, Vista solle USB 3.0/USB 3.1 Gen 1 unterstützen. -
Seite 50: Kapitel 5: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 51: Einmaliges Startmenü
Tabelle 5. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. - Seite 52 Tabelle 6. Allgemein (fortgesetzt) Option Beschreibung Speicher, Speichergeschwindigkeit, Speicherkanalmodus, Speichertechnologie, DIMM-1-Größe, DIMM-2-Größe, DIMM-3-Größe und DIMM-4-Größe). ● PCI Information (PCI-Informationen): Angezeigt werden SLOT1, SLOT2, SLOT3, SLOT4 und SLOT5_M.2. ● Processor Information (Prozessorinformationen): Angezeigt werden Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Kern- Anzahl, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate,...
- Seite 53 Tabelle 7. Systemkonfiguration (fortgesetzt) Option Beschreibung ● COM 2 ● COM 3 ● COM 4 Drives Bietet Ihnen die Möglichkeit, die verschiedenen integrierten Laufwerke zu aktivieren oder zu deaktivieren: ● SATA-0 ● SATA-1 ● SATA-2 ● SATA-3 ● SATA-4 Smart Reporting Dieses Feld steuert, ob während des Systemstarts Fehler zu den integrierten Festplatten gemeldet werden.
- Seite 54 Tabelle 9. Sicherheit Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). System Password Ermöglicht das Einrichten, Ändern oder Löschen des System- Kennworts. Internal HDD-0 Password Ermöglicht das Einrichten, Ändern oder Löschen des Kennworts der internen Festplatte des Systems. Internal HDD-3 Password Ermöglicht das Einrichten, Ändern oder Löschen des Kennworts der internen Festplatte des Systems.
- Seite 55 Tabelle 9. Sicherheit (fortgesetzt) Option Beschreibung Computrace Mit diesem Feld können Sie die BIOS-Modulschnittstelle des optionalen Computrace-Services von Absolute Software aktivieren oder deaktivieren. Aktiviert oder deaktiviert den optionalen Computrace-Anlagenverwaltungsdienst. ● Deaktivieren – Diese Option ist standardmäßig aktiviert. ● Deaktivieren ● Aktivieren Chassis Intrusion Ermöglicht das Steuern der Chassis Intrustion-Funktion (Gehäuseeingriff).
- Seite 56 Tabelle 10. Sicherer Start (fortgesetzt) Option Beschreibung ● Aus Datei ersetzen – Ersetzt den aktuellen Schlüssel durch einen Schlüssel aus einer vom Benutzer ausgewählten Datei ● Aus Datei anhängen – Fügt einen Schlüssel aus einer vom Benutzer ausgewählten Datei zur aktuellen Datenbank hinzu ●...
- Seite 57 Tabelle 13. Energiemanagement (fortgesetzt) Option Beschreibung versorgt wird. Sie können folgende Einstellungen für die Wechselstromwiederherstellung festlegen: ● Ausschalten ● Einschalten ● Letzter Energiestatus Diese Option ist standardmäßig auf Ausschalten gesetzt. Auto On Time Legt fest, wann der Computer automatisch eingeschaltet werden soll.
- Seite 58 Tabelle 14. POST Behavior (POST-Funktionsweise) Option Beschreibung Numlock LED Ermöglicht das Aktivieren oder Deaktivieren der NumLock-Funktion beim Start des Computers. Diese Option ist standardmäßig aktiviert. Keyboard Errors Ermöglicht das Aktivieren oder Deaktivieren von Meldungen über Tastaturfehler, wenn der Computer hochfährt. Diese Option ist standardmäßig deaktiviert.
-
Seite 59: Aktualisieren Des Bios
7. Sobald der Download abgeschlossen ist, wechseln Sie zu dem Ordner, in dem Sie die Datei für die BIOS-Aktualisierung gespeichert haben. 8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. BIOS-Setup... -
Seite 60: Aktualisieren Des Bios In Linux Und Ubuntu
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 61: System- Und Setup-Kennwort
● eine funktionsfähige Computerbatterie zum Aktualisieren des BIOS Führen Sie folgende Schritte aus, um den BIOS-Aktualisierungsvorgang über das F12-Menü auszuführen: VORSICHT: Schalten Sie den Computer während des BIOS-Aktualisierungsvorgangs nicht aus. Der Computer startet möglicherweise nicht, wenn Sie den Computer ausschalten. 1. -
Seite 62: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts
7. Bringen Sie die Seitenabdeckung wieder an. Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 63: Kapitel 6: Software
● Optionales RDVD-Laufwerk Herunterladen von Treibern 1. Schalten Sie den Computer ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell. -
Seite 64: Intel-Chipsatztreiber
3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Cpmputermodell. 4. Klicken Sie auf Treiber und Downloads. 5. - Seite 65 Tabelle 23. Intel HD-Grafiktreiber Vor der Installation Nach der Installation Software...
-
Seite 66: Kapitel 7: Problembehandlung Für Ihren Computer
Mit dem integrierten Selbsttest (BIST) können Sie feststellen, ob das Netzteil funktioniert. Informationen zum Ausführen der Selbsttestdiagnose für das Netzteil auf einem Desktop- oder All-in-one-Computer finden Sie im Wissensdatenbank-Artikel 000125179 unter www.dell.com/support. Diagnose- und Stromversorgungs--LED-Codes Tabelle 24. Status der Stromversorgungs-LED Status der Betriebsanzeige-LED Mögliche Ursache... - Seite 67 Tabelle 24. Status der Stromversorgungs-LED (fortgesetzt) Status der Betriebsanzeige-LED Mögliche Ursache Schritte zur Fehlerbehebung Stetig gelb leuchtend/gelb blinkend ● Ziehen Sie alle Karten heraus Der zweite Zustand der LED und stecken Sie sie wieder nach dem Einschalten zeigt an, ein. dass das POWER_GOOD-Signal ●...
- Seite 68 Tabelle 25. Diagnose-Betriebsanzeige-LED-Codes (fortgesetzt) Zustand Bundesstaat Gelbes Blinkmuster Problembeschreibung Lösungsvorschlag Wenn nichts funktioniert, ersetzen Sie die Hauptplatine, das Netzteil oder die Verkabelung. Hauptplatine, 2-maliges Aufblinken > Wenn der Kunde bei der Arbeitsspeicher oder kurze Pause > Fehlerbehebung helfen Prozessor defekt kann, grenzen Sie 3-maliges Aufblinken das Problem durch...
- Seite 69 Tabelle 25. Diagnose-Betriebsanzeige-LED-Codes (fortgesetzt) Zustand Bundesstaat Gelbes Blinkmuster Problembeschreibung Lösungsvorschlag Wenn der Kunde bei der Fehlerbehebung helfen kann, grenzen Sie das Problem durch Entfernen und Ersetzen des Arbeitsspeichers durch einen verfügbaren und bekanntermaßen funktionsfähigen Arbeitsspeicher ein. Wenn nichts funktioniert, ersetzen Sie den Arbeitsspeicher.
- Seite 70 Tabelle 25. Diagnose-Betriebsanzeige-LED-Codes (fortgesetzt) Zustand Bundesstaat Gelbes Blinkmuster Problembeschreibung Lösungsvorschlag Wenn keine der Karten ausgefallen ist, ersetzen Sie die Hauptplatine. Kein Speicher erkannt 3-maliges Aufblinken > Wenn der Kunde bei kurze Pause > der Fehlerbehebung helfen kann, grenzen 3-maliges Aufblinken Sie das Problem >...
- Seite 71 Tabelle 25. Diagnose-Betriebsanzeige-LED-Codes (fortgesetzt) Zustand Bundesstaat Gelbes Blinkmuster Problembeschreibung Lösungsvorschlag Speicherkonfiguration 3-maliges Aufblinken > Die Konfiguration des oder kurze Pause > Speicher-Subsystems Inkompatibilitätsfehler ist in Bearbeitung. 5-maliges Aufblinken Es wurden keine > lange Pause > Speichermodule erkannt. Wiederholung Wenn der Kunde bei der Fehlerbehebung helfen kann, grenzen Sie das Problem...
-
Seite 72: Problem Mit Led-Betriebsanzeige
Sie die Option Pointing Device (Zeigegerät) im System-Setup- Programm. BAD COMMAND OR FILE NAME Überprüfen Sie die Schreibweise des Befehls, die Position der Leerstellen und den angegebenen Zugriffspfad. CACHE DISABLED DUE TO FAILURE Der im Mikroprozessor integrierte Primär-Cache ist ausgefallen. Kontaktaufnahme mit Dell Problembehandlung für Ihren Computer... - Seite 73 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
- Seite 74 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
- Seite 75 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
-
Seite 76: Überprüfen Des Systemspeichers
1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Führen Sie eine der folgenden Aktionen durch, nachdem das Dell Logo angezeigt wird: ● Mit Tastatur - Tippen Sie auf F2, bis die Meldung „Aufrufen des BIOS-Setup“ angezeigt wird. Um das Systemstart-Menü... -
Seite 77: Zurücksetzen Der Echtzeituhr (Rtc)
Festplattenlaufwerk hinweisen.) Zurücksetzen der Echtzeituhr (RTC) Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie oder der Servicetechniker die Dell Systeme wiederherstellen, wenn Szenarien wie Kein POST/Kein Strom/Kein Start auftreten. Das Zurücksetzen der Echtzeituhr mit Legacy-Jumper wurde auf diesen Modellen stillgelegt. -
Seite 78: Ein- Und Ausschalten Des Wlan
Ein- und Ausschalten des WLAN Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit. -
Seite 79: Kapitel 8: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: ● Windows 10: Klicken oder tippen Sie auf Start > Settings > System > About. Themen: • Prozessor • Arbeitsspeicher • Video – Technische Daten •... -
Seite 80: Video - Technische Daten
Funktion Technische Daten ANMERKUNG: Bei Prozessoren der 6. Generation wird 2400-MHz-Arbeitsspeicher bei 2133 MHz ausgeführt. Anschlüsse Vier DDR4-UDIMM-Steckplätze Speicherkapazität 4 GB, 8 GB und 16 GB pro Steckplatz Speicher 4 GB (Minimum) Speicher 64 GB (Maximum) Video – Technische Daten Funktion Technische Daten Video-Controller –... -
Seite 81: Anschlüsse Und Stecker - Technische Daten
Funktion Technische Daten SSD-Laufwerk Eine 2,5-Zoll- und/oder eine M.2 PCIe SSD Optisches Ein schlankes Laufwerk Laufwerk RAID Das System unterstützt keine RAID 0- oder RAID 1-Funktion. Anschlüsse und Stecker – Technische Daten Tabelle 29. Anschlüsse und Stecker Funktion Technische Daten Vordere E/A- Universelle Audio-Buchse Eins... -
Seite 82: Funktion
Funktion Technische Daten Gewicht 5,14 kg (11,42 lb) Steuerelemente und Anzeigen – technische Daten Funktion Technische Daten Anzeigeleuchte Weiße Anzeige — Eine stetig weiße Anzeige leuchtet bei Normalbetrieb, blinkendes weißes Leuchten zeigt den Ruhemodus des Computers an. Betriebsschalters Aktivitätsanzeige Weiße Anzeige — Eine blinkende weiße Anzeige zeigt an, dass der Computer Daten vom Festplattenlaufwerk liest für das oder Daten darauf schreibt. -
Seite 83: Höhe Über Nn Technische Daten (Maximal)
Höhe über NN Technische Daten (maximal) Betrieb –15,2 m bis 3.0482.000 m (–50 Fuß bis 10.0006560 Fuß) Bei Lagerung –15,20 m bis 10.668 m (–50 Fuß bis 35.000 Fuß) Luftverschmutzun G2 oder niedriger gemäß ANSI/ISA-S71.04-1985 gsklasse Technische Daten... -
Seite 84: Kapitel 9: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
● BIOS-Informationen oder Product ID (Produkt-ID) in der Suchleiste ein. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar. - Seite 85 ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Hilfe erhalten und Kontaktaufnahme mit Dell...
