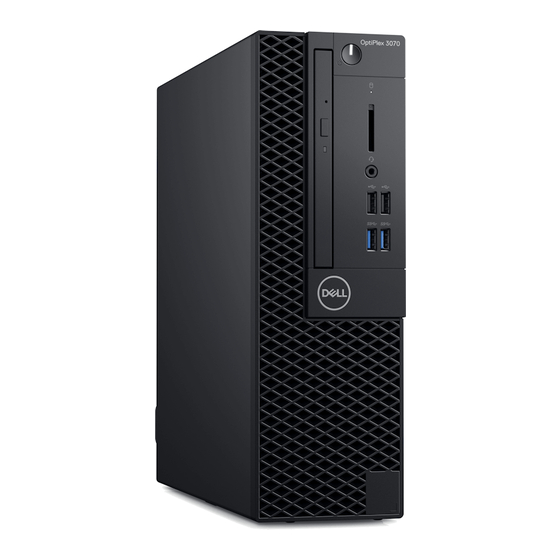

Dell OptiPlex 3070 Einrichtung Und Technische Daten
Vorschau ausblenden
Andere Handbücher für OptiPlex 3070:
- Einrichtung und technische daten (37 Seiten) ,
- Servicehandbuch (116 Seiten)
Verwandte Anleitungen für Dell OptiPlex 3070
Inhaltszusammenfassung für Dell OptiPlex 3070
- Seite 1 Dell OptiPlex 3070 Kompaktgehäuse Setup und technische Daten Vorschriftenmodell: D11S Vorschriftentyp: D11S004 Juli 2020 Rev. A01...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Einrichten des Computers....................5 Kapitel 2: Gehäuse.......................... 7 Vorderansicht..................................7 Small-Form-Factor-Computeransichten..........................8 Kapitel 3: System..........................9 Chipsatz....................................9 Prozessor..................................9 Arbeitsspeicher..................................12 Intel Optane-Speicher................................12 Bei Lagerung..................................13 Audio und Lautsprecher..............................14 Grafik- und Video-Controller...............................14 Kommunikation – integriert..............................15 Kommunikation –... - Seite 4 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............32 Löschen von BIOS- (System-Setup) und Systemkennwörtern..................33 Kapitel 5: Software........................34 Herunterladen von -Treibern..............................34 Systemgerätetreiber..............................34 Serieller E/A-Treiber..............................34 Sicherheitstreiber................................34 USB-Treiber................................... 35 Netzwerkadaptertreiber............................... 35 Realtek-Audio.................................35 Speicher-Controller............................... 35 Kapitel 6: Wie Sie Hilfe bekommen....................36 Kontaktaufnahme mit Dell..............................36 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Einrichten Des Computers
6. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Windows-Setup abzuschließen: a. Mit einem Netzwerk verbinden. b. Bei Ihrem Microsoft-Konto anmelden oder ein neues Konto erstellen. 7. Suchen Sie Dell Apps. Tabelle 1. Dell Apps ausfindig machen Computer registrieren Dell Hilfe und Support Einrichten des Computers... - Seite 6 Tabelle 1. Dell Apps ausfindig machen (fortgesetzt) SupportAssist — Computer überprüfen und aktualisieren Einrichten des Computers...
-
Seite 7: Kapitel 2: Gehäuse
Gehäuse Dieses Kapitel zeigt die unterschiedlichen Gehäuseansichten zusammen mit den Ports und Steckern und erklärt die FN- Tastenkombinationen. Themen: • Vorderansicht • Small-Form-Factor-Computeransichten Vorderansicht 1. Optisches Laufwerk (optional) 2. Netzschalter und Betriebsanzeige/Diagnose-LED 3. Festplattenaktivitätsanzeige 4. Medienkarten-Lesegerät (optional) 5. Headset-/Universal-Audio-Buchse (3,5 mm Kopfhörer/Mikrofon-Kombiport) 6. -
Seite 8: Small-Form-Factor-Computeransichten
Small-Form-Factor-Computeransichten Rückansicht 1. Line-Out-Anschluss 2. Serielle Schnittstelle (optional) 3. DP/HDMI2.0b/VGA-Anschluss (optional) 4. HDMI-Anschluss 5. DisplayPort 6. Service-Tag-Nummer 7. USB 3.1 Gen 1-Anschlüsse (2) 8. USB 2.0-Anschlüsse (2) (unterstützen Smart Power On) 9. Netzwerkanschluss 10. Erweiterungskartensteckplätze (2) 11. Netzanschluss-Port 12. Diagnoseanzeige der Stromversorgung 13. -
Seite 9: Kapitel 3: System
Globale Standardprodukte (Global Standard Products, GSP) stellen eine Teilmenge der in Beziehung zueinander stehenden Dell Produkte dar, die für optimale Verfügbarkeit und synchronisierte Umstellungen weltweit sorgen. Sie ermöglichen, dass die gleiche Plattform weltweit zum Kauf zur Verfügung steht. So können Kunden die Anzahl der weltweit verwalteten... - Seite 10 Konfigurationen reduzieren und somit auch die damit zusammenhängenden Kosten. Unternehmen können hierdurch auch globale IT-Standards implementieren, indem sie bestimmte Produktkonfigurationen weltweit bereitstellen. Device Guard (DG) und Credential Guard (CG) sind neue Sicherheitsfunktionen, die derzeit nur unter Windows 10 Enterprise verfügbar sind.
- Seite 11 Tabelle 3. Prozessor (fortgesetzt) Intel Core Prozessoren der 9. Generation Tower/ Micro DG/CG-fähig (nur offline erhältlich) Small Form Factor Intel® Core™ i5-9400 (6 Kerne/9 MB/6 T/2,9 GHz bis 4,1 GHz/65 W); unterstützt Windows 10/Linux Intel® Core™ i5-9400T (6 Kerne/9 MB/6 T/1,8 GHz bis 3,4 GHz/35 W); unterstützt Windows 10/Linux Intel®...
-
Seite 12: Arbeitsspeicher
Tabelle 4. Prozessor (fortgesetzt) Intel Core Prozessoren der 8. Generation (nur offline Tower Kompaktge Micro DG/CG- erhältlich) häuse fähig Intel Core i3-8300T (4 Kerne/8 MB/4 T/3,2 GHz/35 W); Nein Nein unterstützt Windows 10/Linux Intel Core i3-8100T (4 Kerne/6 MB/4 T/3,1 GHz/35 W); Nein Nein unterstützt Windows 10/Linux... -
Seite 13: Stromquelle
Tabelle 6. 16 GB Intel Optane (M.2) Tower/Small Form Factor/Micro Kapazität (TB) 16 GB Abmessungen (Zoll) (B x T x H) 22 x 80 x 2,38 Schnittstellentyp und maximale PCIe Gen2 Geschwindigkeit MTBF 1,6 Mio. Stunden Logische Blöcke 28.181.328 Stromquelle: Leistungsaufnahme (nur zu 900 mW bis 1,2 W im Leerlauf, 3,5 W im aktiven Zustand Referenzzwecken) -
Seite 14: Audio Und Lautsprecher
Lautsprecherleistung, Sprachklasse und elektrische Klasse Klasse D Dell 2.0-Lautsprechersystem – AE215 Optional Dell 2.1-Lautsprechersystem – AE415 Optional Dell AX210 USB-Stereolautsprecher Optional Dell Wireless 360-Lautsprechersystem – AE715 Optional AC511-Soundleiste Optional Dell Professional-Soundleiste – AE515 Optional Dell Stereo-Soundleiste – AX510 Optional Dell Performance USB-Headset – AE2 Optional Dell Pro Stereo-Headsets –... -
Seite 15: Kommunikation - Integriert
Tabelle 9. Grafik-/Video-Controller Tower Kompaktgehäuse Micro Intel UHD-Grafik 630 [mit Core i3/i5/i7-CPU- In CPU integriert In CPU integriert In CPU integriert GPU-Kombi der 8. Generation] Intel UHD-Grafik 610 [mit Pentium-CPU-GPU- In CPU integriert In CPU integriert In CPU integriert Kombi der 8. Generation] Verbesserte Grafik-/Video-Optionen AMD Radeon R5 430 mit 2 GB Optional... -
Seite 16: Systemplatinenanschlüsse
Tabelle 12. Externe Ports/Anschlüsse Tower Kompaktgehäuse Micro USB 2.0 (Vorder-/Rückseite/Intern) 2/2/0 2/2/0 0/2/0 USB 3.1 Gen 1 (vorne/hinten/intern) 2/2/0 2/2/0 2/2/0 Seriell ● Verfügbar in 2 Optionen ○ Serielle Schnittstelle Parallele/Serielle PCIe- Serielle Low-Profile-PCIe-Karte (optional) Karte oder PS/2- bzw. oder Add-in-Halterung für PS/2 ○... -
Seite 17: Betriebssystem
Außerdem sind sie für die vorherigen zwei Versionen (N-1, N-2) qualifiziert, werden aber nicht mit diesen ausgeliefert. Die Geräteplattform OptiPlex 3070 wird zum Zeitpunkt der Einführung mit Windows 10 Version v19H1 ausgeliefert und diese Version bestimmt die N-2-Versionen, die anfänglich für diese Plattform qualifiziert sind. -
Seite 18: Einhaltung Der Zulassungs- Und Umweltschutzvorschriften
Das Datenblatt zu diesem Produkt finden Sie unter http://www.dell.com/ regulatory_compliance. Details zum Programm zur ökologischen Verantwortung von Dell, bei dem es darum geht, den Energieverbrauch von Produkten zu optimieren, Stoffe zur Entsorgung zu reduzieren oder zu vermeiden, die Lebensdauer von Produkten zu verlängern und effektive und bequeme Lösungen für die Wiederherstellung von Geräten zu bieten, können Sie unter www.dell.com/environment eingesehen werden. - Seite 19 * DT, Workstations, Thin Clients – 10 % * Integrated Desktop Computers (AIO) 15 % (1 erwarteter optionaler Punkt in der EPEAT-Revision für höhere PCR) BFR/PVC-frei: (auch: halogenfrei): Das System muss die in der Dell-Spezifikation ENV0199 – BFR/CFR/PVC-freie Spezifikation – angegebenen Grenzwerte einhalten. System...
-
Seite 20: Kapitel 4: Bios-Setup
BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. -
Seite 21: Einmaliges Startmenü
Tabelle 20. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Registerkarte Weiter zum nächsten Fokusbereich. -
Seite 22: Systeminformationen
Tabelle 21. Allgemein (fortgesetzt) Option Beschreibung ● PCI Information (PCI-Informationen): Angezeigt werden Slot 1 (Steckplatz 1), Slot 2 (Steckplatz 2), Slot 1_M.2 (Steckplatz 1_M.2), Slot 2_M.2 (Steckplatz 2_M.2). ● Processor Information (Prozessorinformationen): Angezeigt werden Processor Type, Core Count, Processor ID, Current Clock Speed, Minimum Clock Speed, Maximum Clock Speed, Processor L2 Cache, Processor L3 Cache, HT Capable und 64-Bit Technology (Prozessortyp, Kern-Anzahl, Prozessor-ID, Aktuelle Taktrate, Minimale Taktrate, Maximale Taktrate, Prozessor-L2-Cache, Prozessor-L3-Cache, HT-Fähigkeit und 64-Bit-Technologie. -
Seite 23: Bildschirm Optionen
Tabelle 22. System Configuration (Systemkonfiguration) (fortgesetzt) Option Beschreibung ● SATA-0 ● SATA-4 ● M.2 PCIe SSD-0 Smart Reporting Dieses Feld steuert, ob während des Systemstarts Fehler zu den integrierten Festplatten gemeldet werden. Die Option Enable Smart Reporting (SMART-Berichte aktivieren) ist standardmäßig deaktiviert. -
Seite 24: Security (Sicherheit)
Security (Sicherheit) Tabelle 24. Security (Sicherheit) Option Beschreibung Strong Password Diese Option ermöglicht das Aktivieren oder Deaktivieren von sicheren Kennwörtern für das System. Standardmäßig ist diese Option deaktiviert. Password Configuration Ermöglicht die Steuerung der minimalen und maximalen Anzahl von Zeichen für das administrative Kennwort und das Systemkennwort. -
Seite 25: Optionen Für „Secure Boot" (Sicherer Start)
Tabelle 24. Security (Sicherheit) (fortgesetzt) Option Beschreibung ● One Time Enable (Einmalig aktivieren) Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorpasswort festgelegt ist. Diese Option ist standardmäßig nicht aktiviert. SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. Diese Option ist standardmäßig nicht aktiviert. -
Seite 26: Performance (Leistung)
Tabelle 26. Intel Software Guard Extensions (fortgesetzt) Option Beschreibung ● Enabled (Aktiviert) ● Software controlled – Standardeinstellung Enclave Memory Size Mit dieser Option wird SGX Enclave Reserve Memory Size festgelegt. Klicken Sie auf eine der folgenden Optionen: ● 32 MB ●... -
Seite 27: Post-Funktionsweise
Tabelle 28. Power Management (Energieverwaltung) (fortgesetzt) Option Beschreibung ● Ausschalten ● Einschalten ● Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) festgelegt. Enable Intel Speed Shift Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Unterstützung für die Intel Speed Shift- Technology Technologie. -
Seite 28: Verwaltungsfunktionen
Tabelle 29. POST Behavior (POST-Funktionsweise) (fortgesetzt) Option Beschreibung Diese Option ist standardmäßig auf Thorough (Gründlich) eingestellt. Extend BIOS POST Time Mit dieser Option wird eine zusätzliche Verzögerung vor dem Starten erstellt. ● 0 seconds (0 Sekunden) – Standardeinstellung ● 5 seconds (5 Sekunden) ●... -
Seite 29: Maintenance (Wartung)
Tabelle 32. Wireless Option Beschreibung ● WLAN/WiGig ● Bluetooth Alle Optionen sind standardmäßig aktiviert. Maintenance (Wartung) Tabelle 33. Maintenance (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. -
Seite 30: Aktualisieren Des Bios
8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie im Knowledge-Base-Artikel 000124211 unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im... -
Seite 31: Aktualisieren Des Bios Über Das Einmalige F12-Startmenü
F12-Startmenü auf dem System aktualisieren. Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. -
Seite 32: Zuweisen Eines System-Setup-Kennworts
VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und zudem unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. ANMERKUNG: System- und Setup-Kennwortfunktionen sind deaktiviert Zuweisen eines System-Setup-Kennworts Sie können ein neues System or Admin Password (System- oder Administratorkennwort) nur zuweisen, wenn der Zustand Not Set (Nicht eingerichtet) ist. -
Seite 33: Löschen Von Bios- (System-Setup) Und Systemkennwörtern
Löschen von BIOS- (System-Setup) und Systemkennwörtern Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 34: Kapitel 5: Software
Herunterladen von -Treibern Herunterladen von -Treibern 1. Schalten Sie das/den ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren ein und klicken Sie auf . ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem -Modell. -
Seite 35: Usb-Treiber
USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerkadaptertreiber Überprüfen Sie, ob die Netzwerkadaptertreiber bereits auf dem System installiert sind. Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Speicher-Controller Überprüfen Sie, ob die Speicher-Controller-Treiber bereits auf dem System installiert sind. Software... -
Seite 36: Kapitel 6: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
