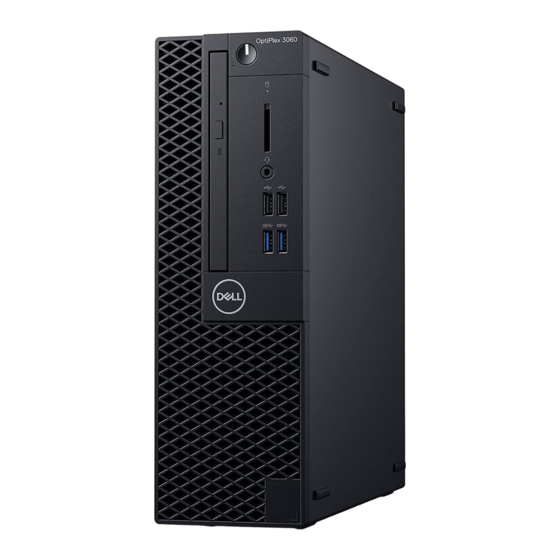

Dell OptiPlex 3060 Small Form Factor Servicehandbuch
Vorschau ausblenden
Andere Handbücher für OptiPlex 3060 Small Form Factor:
- Einrichtungshandbuch (31 Seiten)
Verwandte Anleitungen für Dell OptiPlex 3060 Small Form Factor
Inhaltszusammenfassung für Dell OptiPlex 3060 Small Form Factor
- Seite 1 Dell OptiPlex 3060 Small Form Factor Service-Handbuch Vorschriftenmodell: D11S Vorschriftentyp: D11S004 September 2021 Rev. A02...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Arbeiten am Computer...................... 5 Sicherheitshinweise................................5 Ausschalten des Computers — Windows 10........................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 6 Nach der Arbeit an Komponenten im Inneren des Computers..................6 Kapitel 2: Technologie und Komponenten..................7 Prozessoren....................................7 DDR4....................................... - Seite 4 Enhanced Pre-boot System Assessment – ePSA-Diagnose..................63 Ausführen der ePSA-Diagnose............................ 63 Integrierter Selbsttest des Netzteils..........................64 Diagnose....................................64 Diagnose-Fehlermeldungen..............................66 Systemfehlermeldungen..............................69 Wiederherstellen des Betriebssystems..........................70 Sicherungsmedien und Wiederherstellungsoptionen...................... 70 Ein- und Ausschalten des WLAN............................70 Kapitel 5: Wie Sie Hilfe bekommen....................71 Kontaktaufnahme mit Dell..............................71 Inhaltsverzeichnis...
-
Seite 5: Kapitel 1: Arbeiten Am Computer
Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Ausschalten Des Computers - Windows 10
Ausschalten des Computers — Windows 10 VORSICHT: Um Datenverlust zu vermeiden, speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle aktiven Programme, bevor Sie den Computer ausschalten oder die Seitenabdeckung entfernen. 1. Klicken oder tippen Sie auf das 2. -
Seite 7: Kapitel 2: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Prozessoren • DDR4 • USB-Funktionen • HDMI 2.0 Prozessoren OptiPlex 5060-Systeme werden mit Intel Coffee Lake-Chipsatz der 8. Generation und Intel Core-Prozessortechnologie geliefert. ANMERKUNG: Die Taktrate und Leistung variieren abhängig vom Workload und anderen Variablen. -
Seite 8: Usb-Funktionen
Abbildung 1. Kerbenunterschied Höhere Stärke DDR4-Module sind etwas dicker als DDR3, sodass mehr Signalebenen möglich sind. Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. -
Seite 9: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)
Tabelle 1. USB-Entwicklung Datenübertragungsrate Kategorie Einführungsjahr USB 2.0 480 Mbit/s Hi-Speed 2000 USB 3.0/USB 3.1 Gen 5 GBit/s Super-Speed 2010 USB 3.1-Anschlüsse 10 Gbit/s Super-Speed 2013 Gen. 2 USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. Das zeigen die etwa 6 Milliarden verkauften Geräte. -
Seite 10: Kompatibilität
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320Mbit/s (40 MB/s) - das ist der tatsächliche reale Höchstwert. -
Seite 11: Hdmi 2.0
HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle. HDMI bietet eine Schnittstelle zwischen einer kompatiblen digitalen Audio-/Videoquelle, wie z. B. einem DVD-Player oder einem A/V-Receiver und einem kompatiblen digitalen Audio- und/oder Videobildschirm, wie z. -
Seite 12: Kapitel 3: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • Layout der Kompaktgehäusehauptplatine • Seitenabdeckung • Erweiterungskarte • Knopfzellenbatterie • Festplattenbaugruppe • Blende • Optisches Laufwerk • Festplattenlaufwerk und optisches Laufwerksmodul • Speichermodul • Kühlkörperlüfter • Kühlkörperbaugruppe •... -
Seite 13: Layout Der Kompaktgehäusehauptplatine
Tabelle 2. Liste der Schraubengrößen (fortgesetzt) 6-32X1,4 M2x3.5 M3X6 M3X5 M3X3 Komponente 6-32X9 E/A-Modul Interne Antenne Kartenlesegerät Abstandshalter des HDD-Trägers Systemplatine Vordere E/A-Halterung Layout der Kompaktgehäusehauptplatine Komponenten der Kompaktgehäuseplatine 1. PCIe-x16-Anschluss (Steckplatz 1) 2. PCIe-x1-Anschluss (Steckplatz 2) 3. Optionaler Videoanschluss (HDMI 2.0b/DP/VGA) 4. -
Seite 14: Seitenabdeckung
7. Prozessorsockel 8. CPU-Lüfteranschluss (FAN_CPU) 9. Speicheranschlüsse (DIMM1, DIMM2) 10. Netzschalteranschluss (PWR_SW) 11. Anschluss für Speicherkartenleser 12. M.2-SSD-Anschluss 13. CMOS_CLR/Password/Service_Mode Jumper (JMP1) 14. SATA 0-Anschluss (blau) 15. Netzanschluss des Systems (ATX_SYS) 16. M.2-WLAN-Anschluss 17. Anschluss für internen Lautsprecher (INT_SPKR) 18. SATA 2-Anschluss (weiß) 19. -
Seite 15: Anbringen Der Seitenabdeckung
Anbringen der Seitenabdeckung 1. Legen Sie die Abdeckung auf den Computer, richten Sie sie am Gehäuse aus und ziehen Sie die unverlierbaren Schrauben fest, um die Abdeckung am Computer zu befestigen [1]. 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 16: Installieren Der Erweiterungskarte
Installieren der Erweiterungskarte 1. Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein [1]. 2. Drücken Sie auf die Erweiterungskarte, bis sie einrastet [2]. 3. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet [3]. Entfernen und Einbauen von Komponenten... -
Seite 17: Knopfzellenbatterie
4. Bringen Sie die Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird die Hauptplatine eventuell zurückgesetzt. 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 18: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie 1. Setzen Sie die Knopfzellenbatterie mit dem +-Zeichen nach oben in den entsprechenden Steckplatz auf der Systemplatine ein [1]. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet [2,3]. Entfernen und Einbauen von Komponenten... -
Seite 19: Festplattenbaugruppe
3. Bauen Sie folgende Komponenten ein: Erweiterungskarten Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenbaugruppe Entfernen der Festplattenbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 20: Einbauen Der Festplattenbaugruppe
Einbauen der Festplattenbaugruppe 1. Setzen Sie die Festplattenbaugruppe in den Steckplatz auf dem System ein [1]. 2. Schließen Sie das Netzkabel und das Festplattenlaufwerkkabel an den Anschluss auf dem Festplattenlaufwerk an [2,3]. Entfernen und Einbauen von Komponenten... -
Seite 21: Blende
3. Bringen Sie die Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Blende Entfernen der Frontverkleidung 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. -
Seite 22: Installieren Der Frontverkleidung
Installieren der Frontverkleidung 1. Richten Sie die Blende aus und setzen Sie die Halteklammern auf der Blende in die Steckplätze im System ein [1]. 2. Drücken Sie auf die Blende, bis die Laschen einrasten [2]. 3. Bringen Sie die Seitenabdeckung Entfernen und Einbauen von Komponenten... -
Seite 23: Optisches Laufwerk
4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optisches Laufwerk Entfernen des optischen Laufwerks 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende 3. - Seite 24 d. Trennen Sie das Datenkabel und Netzkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, 2] und senken Sie das Festplatten- und optische Modul, bis es fest sitzt. Entfernen und Einbauen von Komponenten...
- Seite 25 e. Drücken Sie auf den Freigabehebel auf dem optische Laufwerk [1] und ziehen Sie das optische Laufwerk aus dem System heraus [3]. Entfernen und Einbauen von Komponenten...
-
Seite 26: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks 1. Schieben Sie das optische Laufwerk in den entsprechenden Steckplatz im System [1]. 2. Verschieben Sie die Freigabelasche, um das Festplatten- und optische Laufwerksmodul zu entriegeln [2]. Entfernen und Einbauen von Komponenten... - Seite 27 3. Heben Sie das Festplatten- und optische Laufwerksmodul [1] an und schließen Sie das Datenkabel und das Netzkabel des optischen Laufwerks an den Anschlüssen auf dem optischen Laufwerk an [2, 3]. Entfernen und Einbauen von Komponenten...
- Seite 28 4. Schließen das Datenkabel und das Netzkabel des Festplattenlaufwerks an den Anschlüssen auf dem Festplattenlaufwerk an [1,2]. Entfernen und Einbauen von Komponenten...
-
Seite 29: Festplattenlaufwerk Und Optisches Laufwerksmodul
5. Verschieben Sie die Freigabelasche, um das Modul zu verriegeln [2]. 6. Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung 7. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk und optisches Laufwerksmodul Entfernen des Festplatten- und optischen Laufwerksmoduls 1. - Seite 30 b. Verschieben Sie die Freigabelasche, um das Festplatten- und optische Modul zu entriegeln [1]. c. Heben Sie das Festplatten- und optische Modul an [2]. Entfernen und Einbauen von Komponenten...
- Seite 31 4. So entfernen Sie das Festplatten- und optische Laufwerksmodul: a. Trennen Sie das Datenkabel und das Netzkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, 2]. b. Verschieben das Festplatten- und optische Laufwerksmodul und heben Sie es aus dem System [3]. Entfernen und Einbauen von Komponenten...
-
Seite 32: Einbauen Des Festplatten- Und Optischen Laufwerksmoduls
Einbauen des Festplatten- und optischen Laufwerksmoduls 1. Setzen Sie die Haltezungen auf dem Festplatten- und optischen Laufwerksmodul in den Steckplatz auf dem System in einem Winkel von 30 Grad ein [1]. 2. Schließen Sie das Datenkabel und das Netzkabel des optischen Laufwerks an die Anschlüsse auf dem optischen Laufwerk an [2, 3]. Entfernen und Einbauen von Komponenten... - Seite 33 3. Setzen Sie das Festplatten- und optische Laufwerksmodul in den entsprechenden Steckplatz ein [1]. 4. Verschieben Sie die Freigabelasche, um das Modul zu verriegeln [2]. Entfernen und Einbauen von Komponenten...
- Seite 34 5. Führen Sie die Daten- und Netzkabel des Festplattenlaufwerks durch die HDD-ODD-Freigabelasche [1]. 6. Führen Sie die Daten- und Netzkabel des optischen Laufwerks durch die Halteklammern [2]. Entfernen und Einbauen von Komponenten...
-
Seite 35: Speichermodul
7. Bauen Sie folgende Komponenten ein: HDD-Einheit Frontblende Seitenabdeckung 8. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 36: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls 1. Richten Sie die Kerbe am Speichermodul an der Lasche des Speichermodul-Anschlusses aus. 2. Setzen Sie das Speichermodul in den Speichermodulsockel ein [1]. 3. Drücken Sie auf das Speichermodul, bis die Speichermodul-Haltezungen einrasten [2]. Entfernen und Einbauen von Komponenten... -
Seite 37: Kühlkörperlüfter
4. Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperlüfter Entfernen des Kühlkörperlüfters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 38: Installieren Des Kühlkörperlüfters
Installieren des Kühlkörperlüfters 1. Richten Sie den Kühlkörperlüfter auf dem Kühlkörper aus [1]. 2. Befestigen Sie den Lüfter mit den 3 Schrauben am Kühlkörper [2]. 3. Schließen Sie das Kabel des Kühlkörperlüfters an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 39: Kühlkörperbaugruppe
4. Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperbaugruppe Entfernen der Kühlkörperbaugruppe 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 40: Einbauen Der Kühlkörperbaugruppe
ANMERKUNG: Lösen Sie die Schrauben in der auf der Systemplatine angegebenen Reihenfolge (1,2,3,4). Einbauen der Kühlkörperbaugruppe 1. Richten Sie die Kühlkörperbaugruppe am Prozessor aus [1]. 2. Ziehen Sie die vier unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen [2]. ANMERKUNG: Ziehen Sie die Schrauben in sequenzieller Reihenfolge (1,2,3,4), wie auf der Systemplatine angegeben, fest. -
Seite 41: Eingriffschalter
4. Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingriffschalter Entfernen des Eingriffsschalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 42: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters 1. Setzen Sie den Eingriffsschalter in den Steckplatz im Gehäuse ein [1]. 2. Schließen Sie das Kabel des Eingriffsschalters an der Systemplatine an [2]. Entfernen und Einbauen von Komponenten... -
Seite 43: Netzschalter
3. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzschalter Entfernen des Netzschalters 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 44: Einbauen Des Betriebsschalters
Einbauen des Betriebsschalters 1. Schieben Sie das Netzschaltermodul in den Steckplatz am Gehäuse, bis es einrastet [1, 2]. 2. Schließen Sie das Netzschalterkabel an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 45: Prozessor
3. Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 46: Einbauen Des Prozessors
Einbauen des Prozessors 1. Setzen Sie den Prozessor so in den Sockel ein, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1]. 2. Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Verschlussschraube schieben [2]. 3. Senken Sie den Sockelhebel und drücken Sie ihn unter die Lasche, um ihn zu verriegeln [3]. Entfernen und Einbauen von Komponenten... -
Seite 47: M.2-Pcie--Ssd-Laufwerk
4. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe--SSD-Laufwerk Entfernen der M.2-PCIe-SSD-Karte ANMERKUNG: Die Anweisungen gelten auch für die M.2-SATA-SSD-Karte. 1. -
Seite 48: Installieren Der M.2-Pcie-Ssd-Karte
3. So entfernen Sie die M.2-PCIe-SSD-Karte: a. Entfernen Sie die Schraube (M2x3.5), mit der die M.2-PCIe-SSD-Karte an der Systemplatine befestigt ist [1]. b. Heben die PCIe-SSD-Karte an und ziehen Sie sie aus dem Anschluss auf der Systemplatine [2]. c. Entfernen Sie das SSD-Thermopad [3]. Installieren der M.2-PCIe-SSD-Karte ANMERKUNG: Die Anweisungen gelten auch für die M.2-SATA-SSD-Karte. -
Seite 49: Netzteil
4. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 5. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils (PSU) 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 50 3. So lösen Sie das Netzteil: a. Trennen Sie das CPU-Netzkabel von der Systemplatine [1]. b. Lösen Sie das Netzkabel aus den Halteklammern auf dem Gehäuse [2]. 4. So entfernen Sie das Netzteil: a. Entfernen Sie die 3 Schrauben, mit denen das Netzteil am System befestigt ist [1]. b.
-
Seite 51: Installieren Des Netzteils (Psu)
Installieren des Netzteils (PSU) 1. Setzen Sie das Netzteil in das Gehäuse ein und verschieben Sie es in Richtung der Rückseite des Systems, um es zu befestigen [1, 2]. 2. Führen Sie das Systemnetzkabel durch die Halteklammern [3]. 3. Schließen Sie das Netzkabel an den Anschluss auf der Systemplatine an [4]. 4. - Seite 52 5. Führen Sie das CPU-Netzkabel durch die Halteklammern [1]. 6. Schließen Sie das CPU-Netzkabel an den Anschluss auf der Systemplatine an [2]. Entfernen und Einbauen von Komponenten...
-
Seite 53: Lautsprecher
7. Bauen Sie folgende Komponenten ein: Kühlkörperbaugruppe Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 8. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 54: Einbauen Des Lautsprechers
Einbauen des Lautsprechers 1. Setzen Sie den Lautsprecher in den Steckplatz im Systemgehäuse ein und drücken Sie darauf, bis er einrastet [1, 2]. 2. Schließen Sie das Lautsprecherkabel an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 55: Systemplatine
3. Bauen Sie folgende Komponenten ein: Netzteil Kühlkörperbaugruppe HDD-Einheit Festplatten- und optisches Laufwerksmodul Frontblende Seitenabdeckung 4. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine 1. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 56 b. Drehen Sie die E/A-Leiste und entfernen Sie sie aus dem System [2]. c. Trennen Sie das Datenkabel des Festplattenlaufwerks [3], das Datenkabel des optischen Laufwerks [4] und das Stromkabel [5] von den Anschlüssen auf der Systemplatine. 4. Trennen Sie die folgenden Kabel von den Anschlüssen auf der Systemplatine: a.
- Seite 57 6. So entfernen Sie die Schrauben von der Systemplatine: a. Entfernen Sie die 5 Schrauben , mit denen die Systemplatine am Gehäuse befestigt ist [1]. b. Entfernen Sie die einzelne Schraube, die als Montagepunkt für das M.2-SSD-Laufwerk [2] verwendet wird, und die einzelne Abstandsschraube (#6-32) [3], mit der die Systemplatine am System befestigt ist [3].
- Seite 58 7. So entfernen Sie die Systemplatine: a. Heben und schieben Sie die Systemplatine aus dem System [1, 2]. Entfernen und Einbauen von Komponenten...
-
Seite 59: Einbauen Der Systemplatine
Einbauen der Systemplatine 1. Fassen Sie die Systemplatine an den Rändern an und richten Sie sie zur Gehäuserückseite aus. 2. Senken Sie die Systemplatine in das Gehäuse ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand des Gehäuses und die Schraublöcher der Systemplatine an den Abstandshaltern des Gehäuses ausgerichtet sind [1,2]. - Seite 60 4. Führen Sie die Kabel durch die Führungsklemmen [1]. 5. Richten Sie die Kabel mit den Stiften auf den Anschlüssen auf der Systemplatine aus und schließen Sie die folgenden Kabel an der Systemplatine an: a. Netzschalter [2] b. CPU-Strom [3] c.
- Seite 61 6. Schließen Sie das Netzkabel, das Datenkabel des optischen Laufwerks und das Datenkabel des Festplattenlaufwerks an [1, 2, 3]. 7. Setzen Sie den Haken auf der E/A-Leiste in den Schlitz am Gehäuse ein und drehen Sie E/A-Leiste, um sie zu schließen [4]. 8.
- Seite 62 9. Bauen Sie folgende Komponenten ein: M.2 PCIe SSD Speichermodul Prozessor Kühlkörperbaugruppe Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung 10. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
-
Seite 63: Kapitel 4: Fehlerbehebung
1. Schalten Sie den Computer an. 2. Wenn der Computer startet, drücken Sie die Taste F12, sobald das Dell Logo angezeigt wird. 3. Verwenden Sie im Bildschirm des Startmenüs die Pfeiltasten, um die Option Diagnostics auszuwählen. Drücken Sie dann die Eingabetaste. -
Seite 64: Integrierter Selbsttest Des Netzteils
Selbsttestdiagnose für das Netzteil auf einem Desktop- oder All-in-one-Computer finden Sie im Wissensdatenbank-Artikel 000125179 unter www.dell.com/support. Diagnose Der Computer POST (Power On Self Test) stellt sicher, dass die grundlegenden Computeranforderungen erfüllt sind und die Hardware adäquat arbeitet, bevor der Bootprozess beginnt. Wenn der Computer den POST erfüllt, fährt der Computer im normalen Modus hoch. - Seite 65 Tabelle 5. Zustände unter der Kontrolle von Host BIOS Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen BIOS-Zustand 1 BIOS-Post-Code (altes LED- Muster 0001), BIOS beschädigt. BIOS-Zustand 2 BIOS-Post-Code (altes LED-Muster 0010), CPU- Konfiguration oder CPU-Fehler. BIOS-Zustand 3 BIOS-Post-Code (altes LED-Muster 0011), MEM- Konfiguration in Bearbeitung.
-
Seite 66: Diagnose-Fehlermeldungen
Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem... - Seite 67 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
- Seite 68 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
-
Seite 69: Systemfehlermeldungen
Sie die Systemspeicherüberprüfung (System Memory) und die Tastatur-Controller-Tests (Keyboard Controller) von Dell Diagnostics aus oder wenden Sie sich an Dell. X:\ IS NOT ACCESSIBLE. THE DEVICE IS NOT READY Legen Sie einen Datenträger in das Laufwerk ein und versuchen Sie es erneut. -
Seite 70: Wiederherstellen Des Betriebssystems
SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können. -
Seite 71: Kapitel 5: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: 1.
