Abmessungen - Endress+Hauser OUSAF12 Betriebsanleitung

Montage
5.1.2

Abmessungen

A

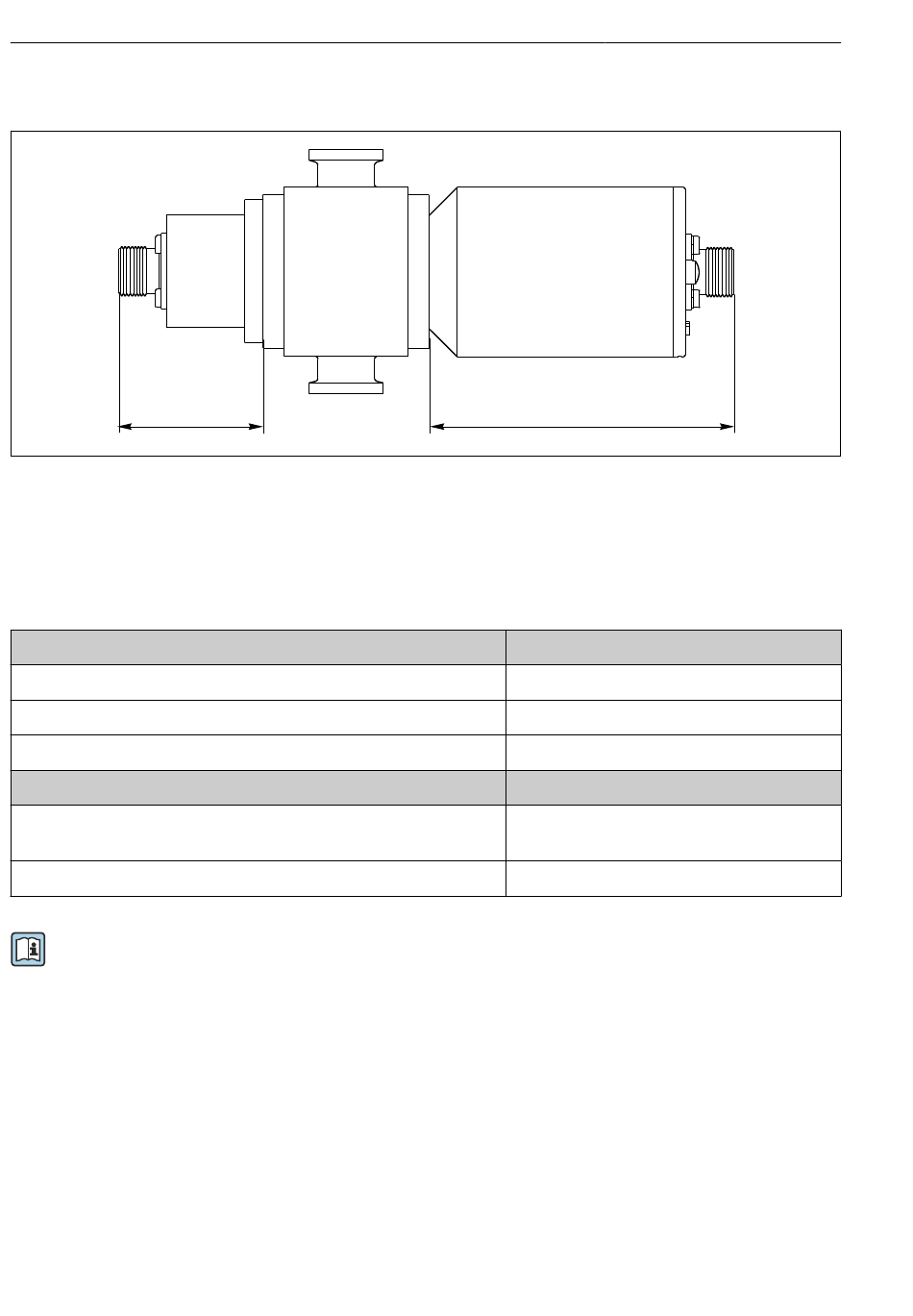

 4 Sensorbaugruppe
A Abmessung der Lampe, ergibt sich aus Lampentyp → Tabelle
B Abmessung des Detektors → Tabelle
C Armatur, s. Technische Information der Armatur
Lampentyp
Hochlumineszenz- oder Standardglühlampe
Gasgefüllte Lampe
Kollimierte Glühlampe
Detektortyp
Standardausführung mit Prüffilter
Easycal
Die Gesamtlänge der Sensorbaugruppe ergibt sich aus der Länge der Lampe, des Detek-
tors und der Armatur.
Die Abmessungen zur Armatur OUA260 finden Sie in deren Technischer Information,
TI00418C.
‣
Für den Anschluss des Sensorkabels einen zusätzlichen Abstand von je 5 cm (2") auf der
Lampen- und auf der Detektorseite des Sensors einplanen.
10
C
Abmessung A in mm (inch)
33,78 (1,33)
33,78 (1,33)
151,3 (5,96)
Abmessung B in mm (inch)
101,6 (4,0)
102,8 (4,05)
101,6 (4,0)
B
Endress+Hauser
OUSAF12
A0028304
