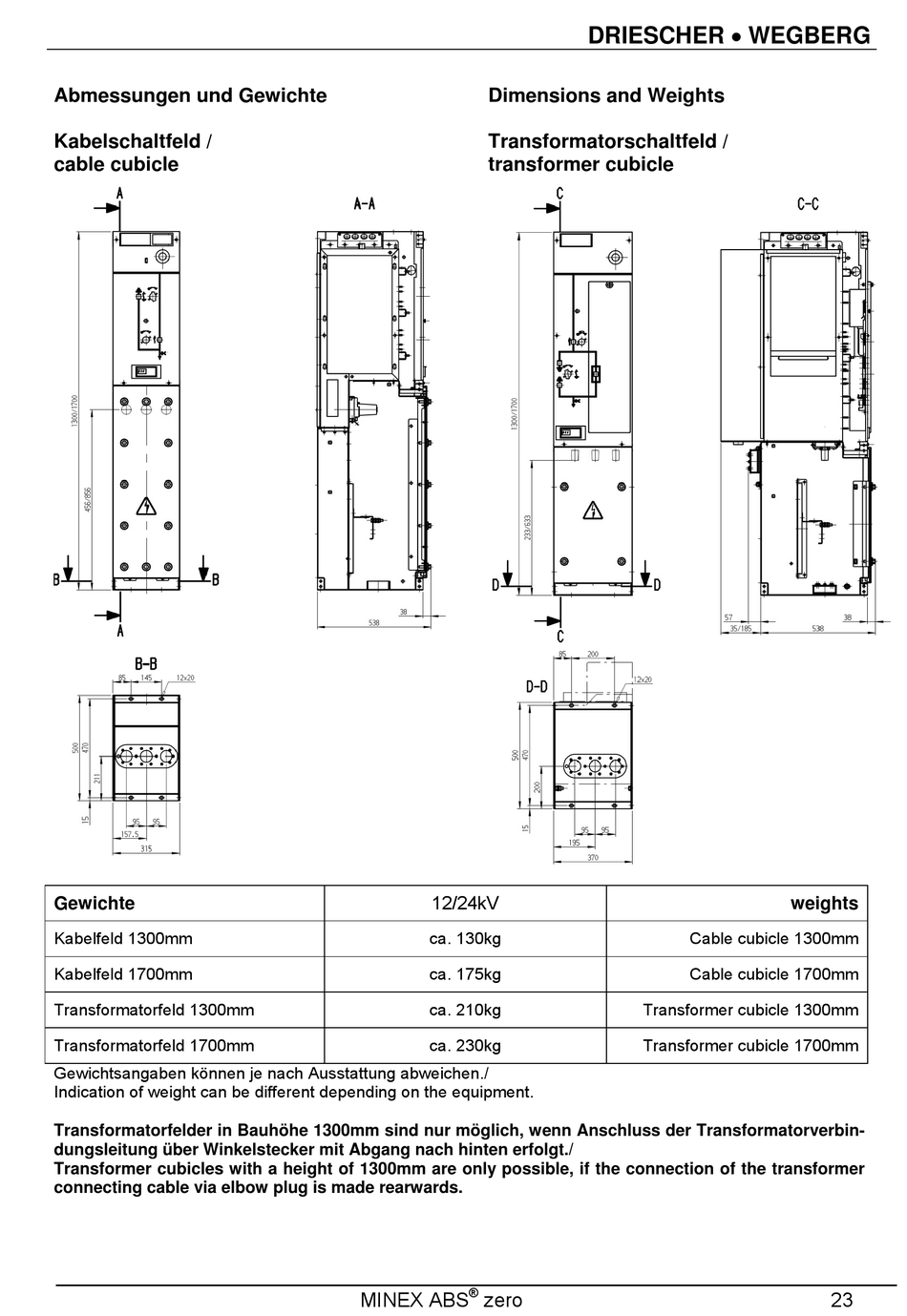

Abmessungen und Gewichte

Kabelschaltfeld /
cable cubicle
Gewichte
Kabelfeld 1300mm
Kabelfeld 1700mm
Transformatorfeld 1300mm
Transformatorfeld 1700mm
Gewichtsangaben können je nach Ausstattung abweichen./
Indication of weight can be different depending on the equipment.
Transformatorfelder in Bauhöhe 1300mm sind nur möglich, wenn Anschluss der Transformatorverbin-
dungsleitung über Winkelstecker mit Abgang nach hinten erfolgt./
Transformer cubicles with a height of 1300mm are only possible, if the connection of the transformer
connecting cable via elbow plug is made rearwards.

Dimensions and Weights

Transformatorschaltfeld /
transformer cubicle
12/24kV
ca. 130kg
ca. 175kg
ca. 210kg
ca. 230kg
®
MINEX ABS zero
DRIESCHER  WEGBERG
Cable cubicle 1300mm
Cable cubicle 1700mm
Transformer cubicle 1300mm
Transformer cubicle 1700mm
weights
