Oktanten
Primärmuster
10-ms-
Oktanten
Allgemeine Anwendung
Spotdurch-
Muster
10-ms-Oktanten

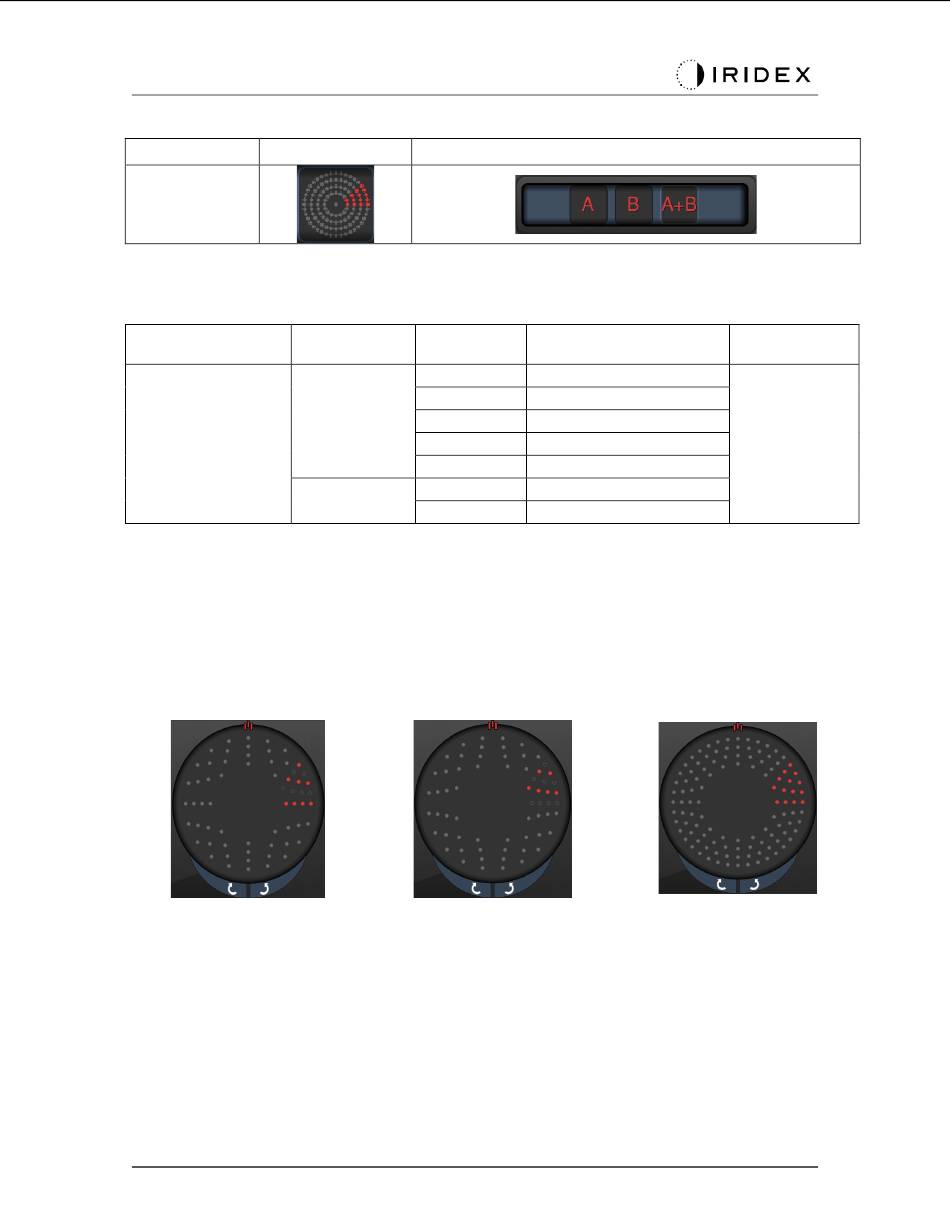

Das Oktanten-Muster steht in den drei Formaten A, B und A+B zur Auswahl (siehe oben).
Für das Muster können Teilmengen mit einem bis acht Oktanten (Format A und B) bzw.
mit einem bis vier Oktanten (Format A+B) ausgewählt werden. Auch der
Spotdurchmesser, der Abstand und der Radius sind einstellbar.
Zum Festlegen der Größe für das Oktanten-Musterformat die Schaltfläche A, B oder A+B
im Sekundärmusterbereich in der Oktantenmuster-Anzeige drücken. Zum Festlegen der
Oktantenanzahl den Finger um das Oktantenmuster herumziehen.
A
®
PASCAL Synthesis TwinStar Ophthalmic Scanning Laser Systeme
88293-DE, Rev. C
Abstand
messer
0,25 Ø
0,50 Ø
100 μm 1,00 Ø
1,50 Ø
2,00 Ø
0,25 Ø
200 μm
0,50 Ø
B
Sekundärmuster
Radius
(Innenring)
1.100 µm bis 1.600 µm
1.100 µm bis 1.500 µm
1.100 µm bis 1.400 µm
1.100 µm bis 1.200 µm
1.100 µm
1.100 µm bis 1.200 µm
1.100 µm
Seite 66 von 147
EpM (%)
15 bis 95
(Bestrahlungs-
dauer 10 ms)
10 bis 95
(Bestrahlungs-
dauer 15 ms)
A+B
