Heizkesselbaugruppen
1
21
20
19
18

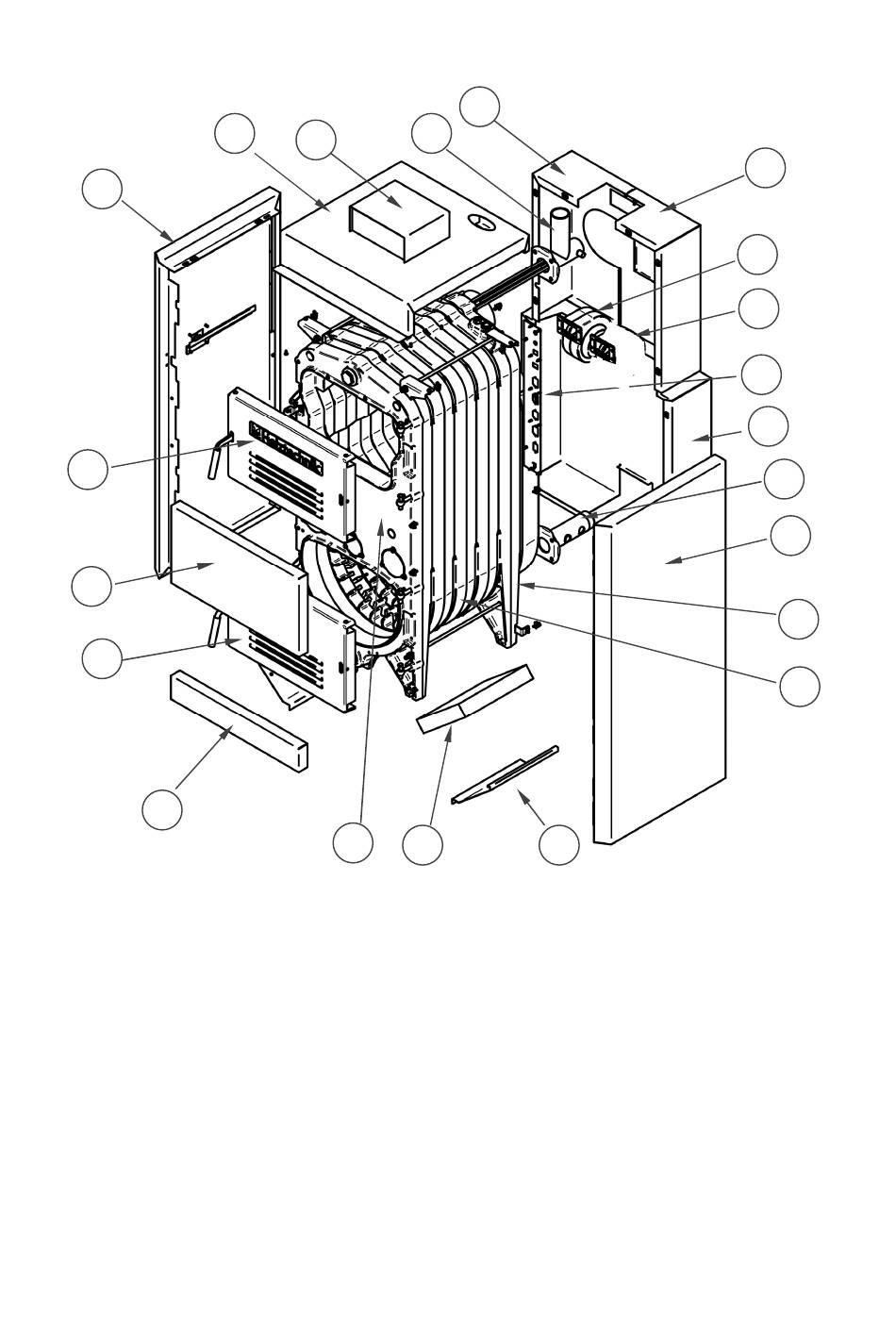

Bild 1 Heizkesselbaugruppen
1 linke Seitenverkleidung
2 Verkleidungsdeckel
3 Heizkesselregelung
4 Sicherheitswärmetauscher mit Vorlauf-
flansch (VL)
5 linke Rückwandverkleidung
6 rechte Rückwandverkleidung
7 Sekundärgebläse
8 Primärluftplatte
9 Steckerleiste
10 Rückwandverkleidung
8
2
3
17
5
4
16
15
11 Rücklaufflansch (RL)
12 rechte Seitenverkleidung
13 Kesselrückglied
14 Kesselmittelglied
15 untere rechte Kesselverkleidung
16 untere rechte Dämmmmatte
17 Heizkesselvorderglied
18 untere Türverkleidung
19 Brennkammertür
20 obere Türverkleidung
21 Fülltür
6
7
8
9
10
11
12
13
14
