RAMPS 1.6 SET

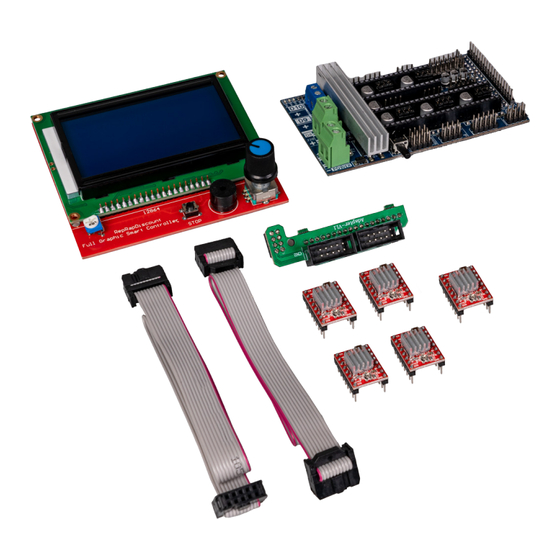

Ramps 1.6 mit Display & 5x A4988 Motortreiber
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so
können Sie uns selbstverständlich gerne kontaktieren.
Mit diesem kompletten Set legen Sie den Grundstein zur Installation eines
eigenen 3D Druckers auf Arduino-Basis.
Nicht nur die benötigten Schrittmotorendstufen sind im Lieferumfang
enthalten, sondern auch das Board bietet Anschlüsse für bis zu 3
Heizungseinheiten (Druckbettheizung, Extruder 1, Extruder 2) mit
den jeweils 3 möglichen Eingängen zum Anschluss der benötigten
Temperatursensoren.
Zusätzlich lassen sich auch Lüfter zur Bauteil- und Extruderkühlung
anschließen.
Mit der passenden, installierten Software auf dem Arduino Mega, lassen
sich aktuelle Statusmeldungen bzw. Informationen wie Temperatur auf
dem großen, im Lieferumfang enthaltenen, LCD-Display anzeigen.
