5. SCHRITTMOTOR-TREIBER
Nachdem die Jumper gesetzt wurden, können die Schrittmotortreiber in
die schwarzen Steckplätze, welche sich direkt an den Jumpersteckplätzen
befinden, eingesetzt werden. Achten Sie bitte darauf die

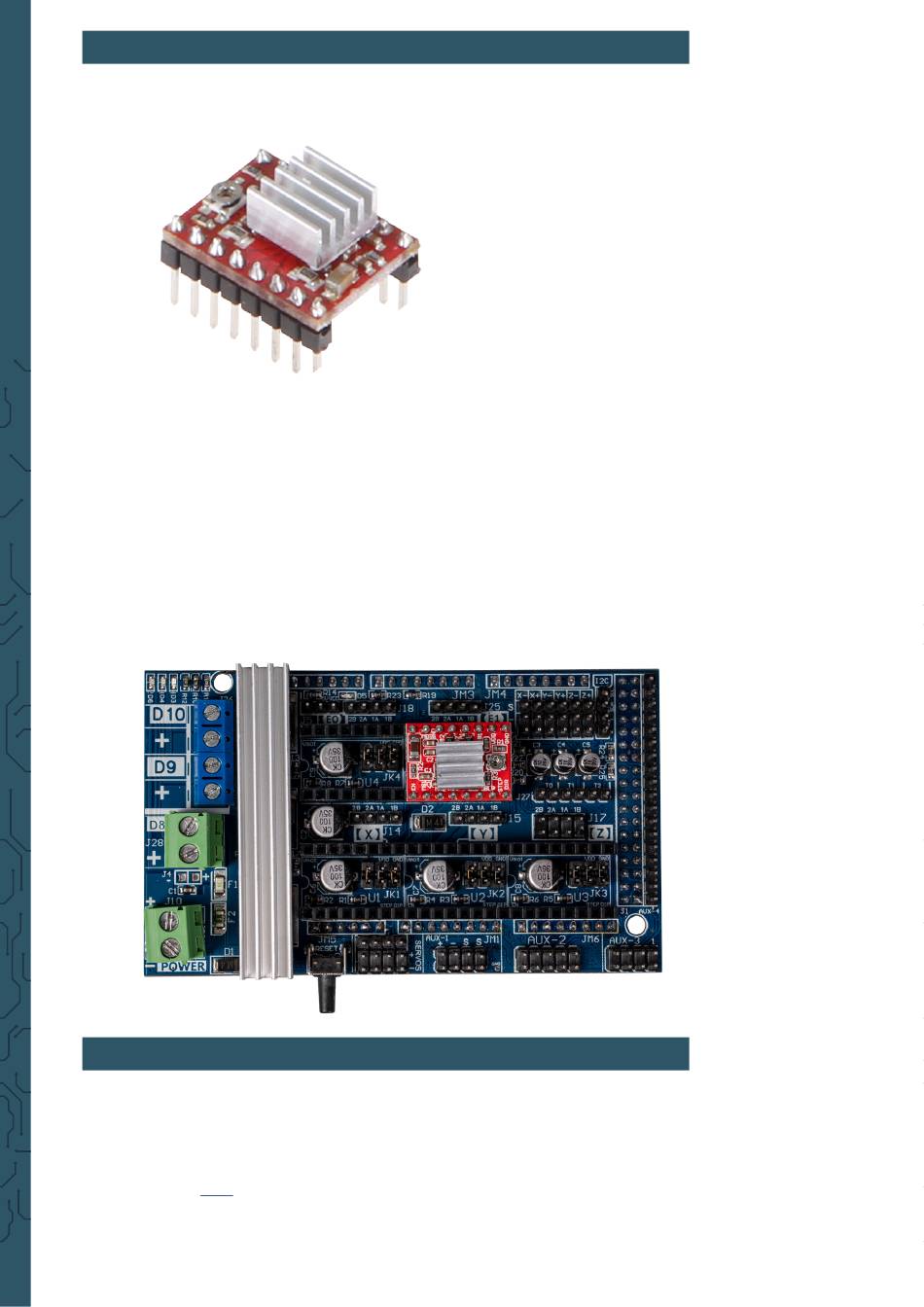

Schrittmotortreiber richtig einzusetzen. Im nachfolgenden Bild ist zu
entnehmen, wie ein Motortreiber auf die Platine gesteckt wird.
Nach dem erfolgreichen Einsatz der Motortreiber können nun die
entsprechenden Schrittmotoren angeschlossen werden.
6. ANSCHLÜSSE
Nun können die Endstops und die Temperatursensoren angeschlossen
werden. Es können bis zu 6 Endstops und 3 Temperatursensoren
angeschlossen werden können. Die genaue Anschlussweise der Endstops
hier
kann auch
eingesehen werden.
Bei den Temperatursensoren wird der Anschluss T0 für das HotEnd
und der Anschluss T1 für das Heizbett verwendet. Die Polung der
Temperatursensoren ist nicht relevant.
