StromPI Bedienungsanleitung
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist:
Einleitung

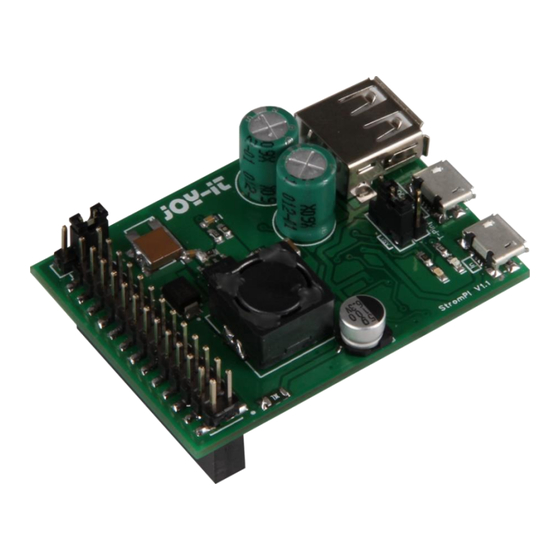

Die StromPi Erweiterungsplatine erweitert Ihren Raspberry-Pi um eine wirkungsvolle
Power-Solution. Neben dem WIDE-Range-Spannungseingang, mit dem Sie den
Raspberry mit einer Spannungsquelle von 6V - 36V betreiben können, ermöglicht die
integrierte USV-Funktion ein Absichern von kritischen Anwendungen vor
Stromausfall.
Mittels Software für den Raspberry-Pi, kann die USV-Funktion überwacht und
verschiedene Meldungen bei Ausfall per z.B. E-Mail verschickt werden.
Durch die verwendete effiziente Schaltregler-Lösung, ist es zudem möglich den
Raspberry-Pi mobil mittels einer Batterie zu betreiben.
Außerdem bekommt der Raspberry-Pi optional ein Upgrade der USB-Ausgänge auf
einen High-Power-USB Anschluß, um uneingeschränkt leistungsintensive Geräte wie
USB-Festplatten zu betreiben.
®
Copyright © JOY-IT
Werbung
Verwandte Anleitungen für Joy-it StromPI
Inhaltszusammenfassung für Joy-it StromPI
- Seite 1 Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist: Einleitung Die StromPi Erweiterungsplatine erweitert Ihren Raspberry-Pi um eine wirkungsvolle Power-Solution. Neben dem WIDE-Range-Spannungseingang, mit dem Sie den Raspberry mit einer Spannungsquelle von 6V - 36V betreiben können, ermöglicht die integrierte USV-Funktion ein Absichern von kritischen Anwendungen vor Stromausfall.
- Seite 2 Die Spannungsquelle am Micro-USB Anschluss wird hierbei bevorzugt: Sollte diese angeschlossen und verfügbar sein, so bezieht der StromPi seinen Strom über diesen Weg – fällt diese aus, so schaltet der StromPi stufenlos auf den WIDE-Range Anschluss. Diese Funktion ist vor allem bei Einsatzgebieten, wie z.B. in Fahrzeugen (Auto, LKW, Schiff) oder im mobilen Batterie-Betrieb sinnvoll.
- Seite 3 6V-36V liegen – bitte achten Sie auf die Polarität, um Schäden am Raspberry-Pi und am StromPi zu vermeiden Alternativ kann der StromPi auch an dem, auf der Oberseite befindlichen, Micro-USB Anschluss betrieben werden. Dieser ist mit „IN“ gekennzeichnet. ® Copyright © JOY-IT...
- Seite 4 Leistung abgeben können. So ist ein Betrieb einer USB-Festplatte, für z.B. eine Mediencenter- oder NAS-Anwendung, nicht möglich. Beim StromPi hat man optional die Möglichkeit, dass dieser den Raspberry-Pi um 2 High-Power-USB Anschlüsse erweitert. Hierzu müssen Sie an den zweiten Micro-USB Anschluss, der mit „Data IN, Power OUT“...
- Seite 5 Spannungsüberwachung Am StromPi befindet sich ein mit „T-Pin“ gekennzeichneter Testpoint. An diesem kann der Zustand des StromPi an den Raspberry-Pi übertragen werden. Mittels eines „Pin-Connector“ Kabel, kann dieser an einen freien GPIO-Pin des Raspberry-Pi angeschlossen werden. Mit Hilfe unserer Software, kann man sich eine E-Mail schicken lassen, wenn der Strom-Pi in den Batteriemodus wechselt oder er lässt sich z.B.
- Seite 6 +49 (0)2845 9360 – 50 (11- 18 Uhr) Konformitätserklärung Hiermit erklärt die JOY-iT Europe GmbH, das sich das Produkt JOY-iT StromPi in Übereinstimmung mit den grundlegenden Anforderungen der R&TTE-Richtlinie 99/5/EG befindet. JOY-iT Europe GmbH , Pascalstr. 8, 47506 Neukirchen-Vluyn Die ausführliche Konformitätserklärung finden Sie unter www.joy-it.net...
