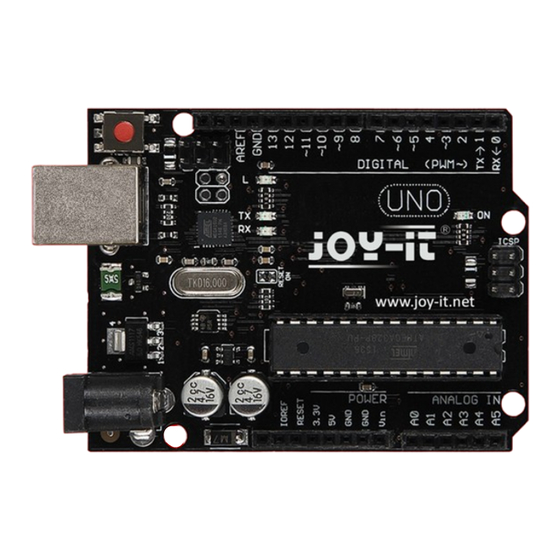

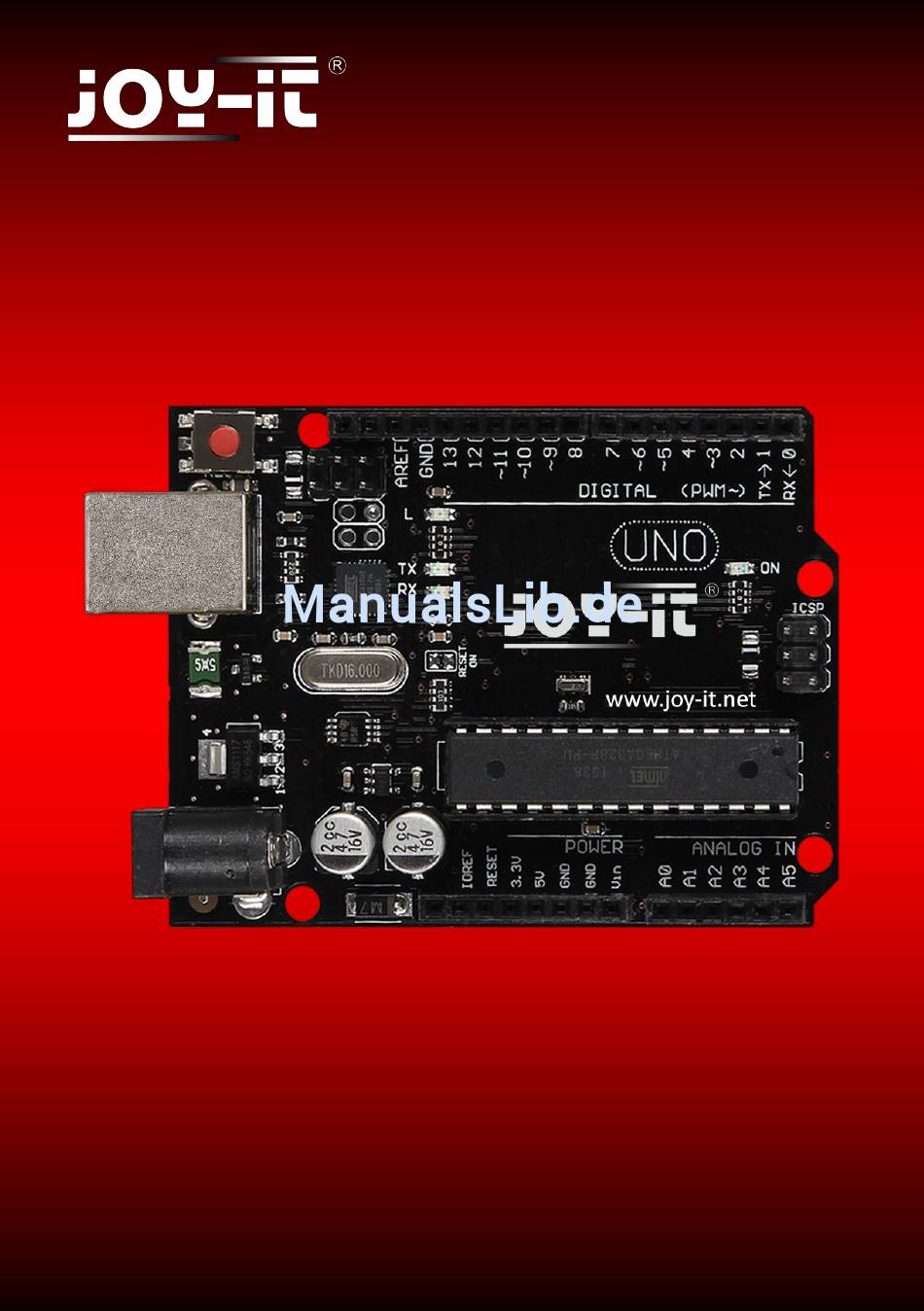

- Seite 1 ARD_UNO_R3DIP (Arduino UNO kompatibler Mikrokontroller, kein Original Arduino) Bedienungsanleitung www.joy-it.net...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein JOY-iT Produkt entschieden haben. Unser Board ist ein hochwertiger Nachbau und kompatibel mit dem Arduino Uno, es handelt sich aber ausdrücklich nicht um einen Original Arduino. Das UNO Board ist das richtige Mikrocontroller - board für die, die schnell und unkompliziert in die...
- Seite 3 Technische Daten Model: ARD_UNO_R3DIP EAN: 425023681109 Mikrokontroller ATmega328P Eingangs Spannung 7-12V DC IN 5V (USB) Digital IO 14 davon 6 PWM Analog IO DC current IO 20mA DC current 3.3V 50mA Speicher 32KB 2 KB EEPROM Clock Speed 16 Mhz...
- Seite 4 Anschlussbelegung Teil 1 No connected F1-G1 Ground I/O reference Voltage Input voltage Reset I1-L3 Analog Input 0-3 3.3V Output (I2C) SDA 5V Output (I2C) SCL...
- Seite 5 7 to 12VDC input 2.1mm x 5.5mm Male center positive Voltage regulator 16MHz crystal ATmega16U2 Microcontrller IC/USB Controller USB-B port to computer Reset button ICSP for USB interface (I2C) SCL-Serial clock (I2C) SCL-Serial data Pin-13 LED (SPI) SCK-Serial clock (SPI) MISO-Master-in , slave-out (SPI) MOSI-Master-out , slave-in (SPI) SS-Slave select Interrupt 1...
-
Seite 6: Software-Installation
Software-Installation Damit mit man mit der Programmierung des Joy-IT ARD_UNO_R3DIP beginnen kann, muss vorab auf Computer, für Programmieren verwendet wird, eine Entwicklungsumgebung und die Treiber für das zugehörige Betriebsystem installiert werden. Entwicklungsumgebung bietet sich Arduino IDE an, die von dem Arduino Hersteller als OpenSource Software unter der GPLv2 veröffentlicht... - Seite 7 Software-Einrichtung Nach der Installation der Software, muss das entsprechende Microcontroller-Board Programmierumgebung eingerichtet werden. Hierzu befolgen Sie die folgenden zwei Schritte. Unter [Werkzeuge->Platine] muss „Arduino Uno“ ausgewählt werden Unter [Werkzeuge -> Port] wählen Sie dann den Port aus, der mit „(Arduino Uno)“ gekennzeichnet...
- Seite 8 Versuchsaufbauten / Prototypen Hiermit erklärt der Hersteller, die JOY-IT Europe GmbH Pascalstr. 8 D-47506 Neukirchen-Vluyn dass das Produkt „ard_UNO_R3DIP bei bestimmungsgemäßer Verwendung die Grundlegenden Anforderungen der folgenden Richtlinien erfüllt: 2004/ 108/EG (EMV) & 2011/65/EU (Rohs) Die nachfolgend aufgeführten Normen wurden zur Beurteilung des Gerätes angewandt:...
