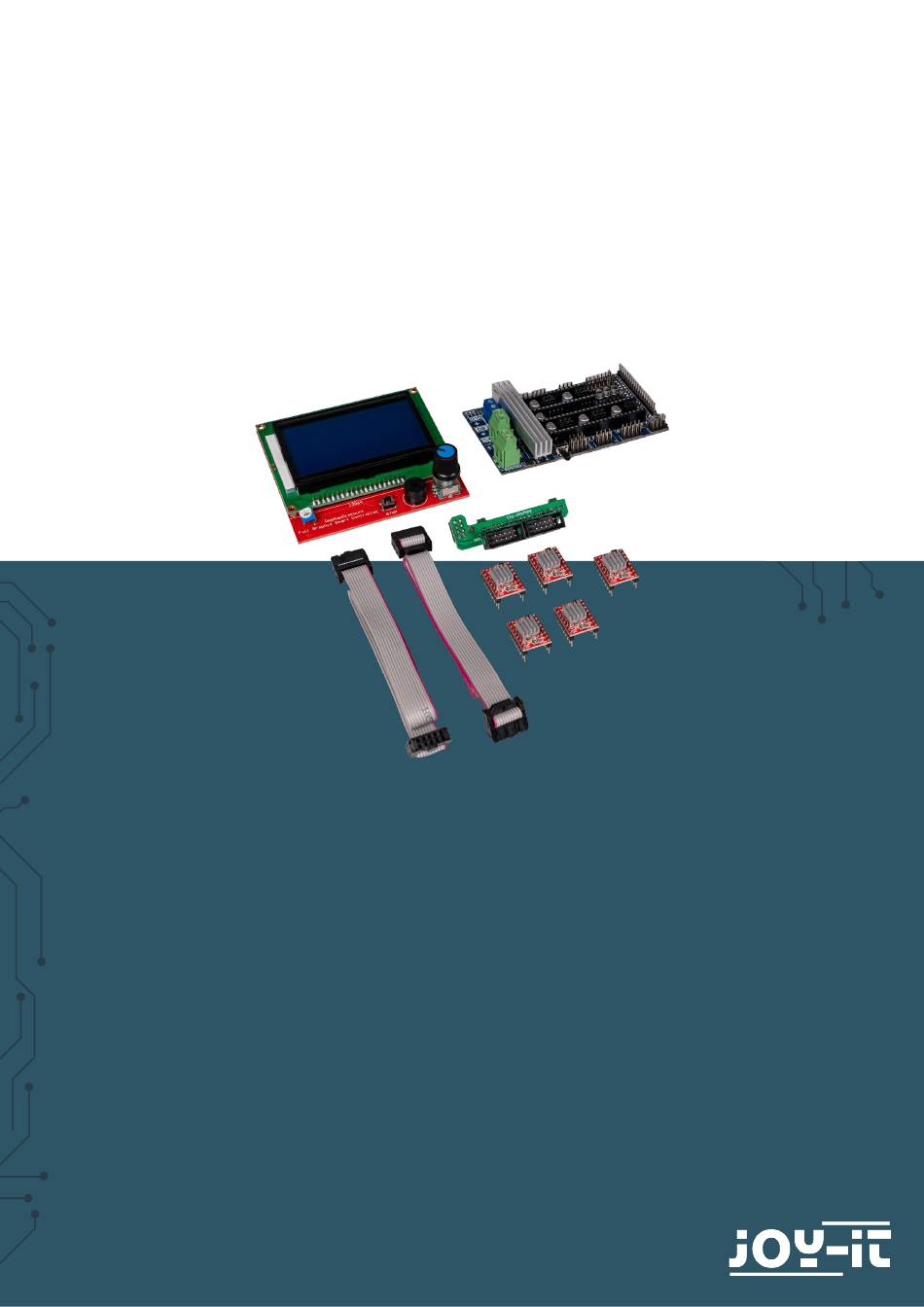

- Seite 1 RAMPS 1.6 SET RAMPS 1.6 MIT DISPLAY & 5X A4988 MOTORTREIBER Joy-IT powered by SIMAC Electronics GmbH - Pascalstr. 8 - 47506 Neukirchen-Vluyn - www.joy-it.net...
- Seite 2 1. ALLGEMEINE INFORMATIONEN Sehr geehrte*r Kunde *in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
-
Seite 3: Jumper-Konfiguration
3. VERBINDUNG ZUM ARD-MEGA2560R3 Beginnen Sie zuerst damit, das Ramps 1.6 Erweiterungsboard an Ihren ARD-MEGA2560R3 anzuschließen. Stecken Sie das Board einfach auf Ihren ARD-MEGA2560R3 auf, sodass die Pins auf der Unterseite des Boards in die entsprechenden Anschlüsse des ARD-MEGA2560R3 geführt werden. 4. -
Seite 4: Endstops Und Temperatursensoren
5. SCHRITTMOTOR-TREIBER Nachdem die Jumper gesetzt wurden, können die Schrittmotortreiber in die schwarzen Steckplätze, welche sich direkt an den Jumpersteckplätzen befinden, eingesetzt werden. Achten Sie bitte darauf, die Schrittmotortreiber richtig einzusetzen. Im nachfolgenden Bild ist zu entnehmen, wie ein Motortreiber auf die Platine gesteckt wird. -
Seite 5: Einstellen Des Motortreibers
7. EINSTELLEN DES MOTORTREIBERS 7.1 Unterschiedliche Widerstände Bei den Motortreibern des RAMPS-Kits ist zu beachten, dass diese vor der Benutzung erst an die zu betreibenden Motoren angepasst werden müssen. Die Anpassung muss durchgeführt werden um über Dauer keine Schäden an den Motoren oder den Motortreibern selbst zu verursachen. Beachten Sie bei diesem Schritt, wie im folgenden Bild dargestellt, die Widerstände auf den Motortreiberboards. -
Seite 6: Stromversorgung Und Display
Zum Erhöhen der Spannung müssen Sie den Schraubendreher im Uhrzeigersinn drehen und zum verringern der Spannung gegen den Uhrzeigersinn drehen. 8. STROMVERSORGUNG UND DISPLAY Zusätzlich wird nun an den Anschluss D8 das Heizbett und an den Anschluss D10 das HotEnd angeschlossen. D9 kann entweder für einen Lüfter oder für ein zusätzliches HotEnd verwendet werden. -
Seite 7: Konfiguration Der Software
File Open Folder können unter -> Ihren zuvor heruntergeladenen Marlin Firmware Ordner öffnen Configuration.h Datei anpassen. Klicken Sie dazu links oben auf das Explorer-Symbol und wählen Sie die „configuration.h“ Datei aus. 10. KONFIGURATION DER SOFTWARE Boardauswahl Bevor die Software auf den Arduino übertragen werden kann, muss diese zunächst auf die verwendete Konfiguration angepasst werden. - Seite 8 Display Für die Verwendung des Displays muss eine zusätzliche Konfiguration vorgenommen werden. Suchen Sie dafür, ebenfalls in der Configuration.h Datei nach der folgenden Sektion: // RepRapDiscount FULL GRAPHIC Smart Controller // https://reprap.org/wiki/RepRapDiscount_Full_Graphic_Smart_Controller //#define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER Um das Display zu aktivieren, entfernen Sie aus der letzten Zeile die Kommentarstriche, sodass die Zeile wie folgt aussieht: #define REPRAP_DISCOUNT_FULL_GRAPHIC_SMART_CONTROLLER Sollten Sie Probleme bei der Darstellung auf Ihrem Display haben,...
- Seite 9 #define HEATER_1_MAXTEMP 275 #define HEATER_2_MAXTEMP 275 #define HEATER_3_MAXTEMP 275 #define HEATER_4_MAXTEMP 275 #define BED_MAXTEMP 150 Drehrichtung der Schrittmotoren Je nach Verkabelung bzw. Polung der verwendeten Schrittmotoren, kann es notwendig sein die Drehrichtung einzelner Motoren zu invertieren. Dies ist in der folgenden Sektion möglich: // Invert the stepper direction.
-
Seite 10: Weitere Informationen
Wir senden Ihnen eine Paketmarke zu, mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
