  • Seite 1 EXP500 Ausgabe 07.12.2016 Copyright by Joy-IT...

  • Seite 2: Inhaltsverzeichnis

    EXP500 Contents Anschlüsse Einführung Basis Operationen System Image-Datei Installation Serielle Debug Umgebung installieren Installieren der Bibliotheken benötigt LED Demo Key Demo LCD1602 (Separat erwerbbar) Demo PCF8563 RTC Demo UART Demo Installation der Bibliotheken für RPi Installieren der WiringPi Bibliothek Installieren der C Bibliothek bcm2835...

  • Seite 3: Anschlüsse

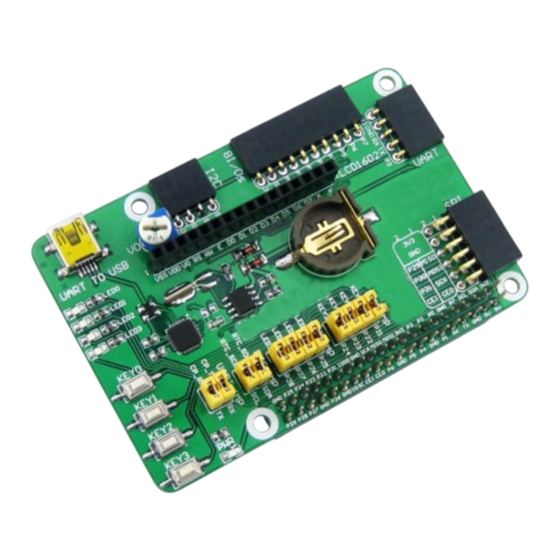

    EXP500 1. Anschlüsse Pin-Header zu direkten Aufstecken auf den Raspbery B+, 2B oder 3B UART Schnittstelle: verbinden Sie ganz einfach UART Module wie z.B. RS232, RS485, USB TO UART (TTL-Kabel) 8 x I/O Schnittstelle: verbinden Sie ganz einfach über I/O gesteuerte Module SPI Schnittstelle für SPI angesteuerte Module...

  • Seite 4: Einführung

    EXP500 2. Einführung Raspberry Pi Erweiterung/Evaluation Board, unterstützt verschiedene Schnittstellen 3. Basis Operationen 3.1 System Image-Datei Installation Laden Sie sich die neuste vorbereitete Image-Datei von unserer Website herunter: Download Formatieren Sie eine micro-SD Karte mit der SDFormatter.exe Notiz: Die Speichergröße der micro-SD Karte sollte mehr als 4GB betragen. In dieser Operation wird ein micro SD Kartenleser benötigt, welcher separat erworben werden muss.

  • Seite 5: Serielle Debug Umgebung Installieren

    Schnittstelle auf dem ‚EXP500 via mini USB Kabel  Notiz: Der USB Part der UART zu USB Schnittstelle die auf dem EXP500 vorhanden ist, ist eine mini USB Schnittstelle, während die Schnittstelle auf dem Raspberry Pi eine micro-USB Schnittstelle ist.

  • Seite 6: Installieren Der Bibliotheken Benötigt

    Kern Treiber des I2C, SPI und UART nach dem Installieren der Bibliotheken zu starten. Sie können den API Quell Code im Verzeichnis /home/pi/EXP500 finden wenn Sie die fertige System Image-Datei benutzen. Notiz: Jede Demo sollte unter dem entsprechenden Verzeichnis laufen, z.B. um die bcm2835 Demo der LED zu benutzen, geben Sie folgendes Kommando ein: pi@raspberrypi ~/EXP500/LED/bcm2835 $ sudo ./led...
  • Seite 7 Zum Beispiel: pi@raspberrypi ~/EXP500/LED/bcm2835 $ make clean rm led pi@raspberrypi ~/EXP500/LED/bcm2835 $ make gcc -Wall led.c -o led -lbcm2835 Das Python Programm kann direkt ohne Kompilierung gestartet werden, z.B. pi@raspberrypi ~/EXP500/LED/python $ sudo python led.py Ausgabe 07.12.2016 Copyright by Joy-IT...

  • Seite 8: Led Demo

    3. Drücken Sie die Tasten Strg+c um die Demo zu beenden. shell Programm: 1. Schalten Sie LED0 mit diesem Kommando ein: pi@raspberrypi ~/EXP500/LED/shell $ sudo ./LED.sh 26 1 2. Schalten Sie LED0 mit diesem Kommando aus: pi@raspberrypi ~/EXP500/LED/shell $ sudo ./LED.sh 26 0 Ausgabe 07.12.2016...

  • Seite 9: Key Demo

    Programm: 1. Öffnen Sie die Linux Konsole und führen Sie folgendes Kommando aus: pi@raspberrypi ~/EXP500/KEY/bcm2835 $ sudo ./key 2. Das Terminal zeigt an wenn eine Taste gedrückt wird. 3. Drücken Sie die Tasten Strg+c um das Programm zu beenden.
  • Seite 10 EXP500 4.3 LCD1602 (Separat erhältlich) Demo Stecken Sie das LCD1602 in die LCD1602 Schnittstelle auf dem EXP500 ein. Öffnen Sie die Linux Konsole und führen Sie folgendes Kommando aus: pi@raspberrypi ~/EXP500/LCD1602 $ sudo ./lcd1602 LCD1602 wird die jeweiligen Informationen anzeigen. Sollte auf dem LCD nichts angezeigt werden müssen Sie zuerst den Kontrast einstellen.

  • Seite 11: Pcf8563 Rtc Demo

    EXP500 4.4 PCF8563 RTC Demo Setzen Sie die Jumper des EXP500:  Verbinde RTC_SDA mit SDA  Verbinde RTC_SCL mit SCL Installieren Sie die i2c-tools. Falls Sie die i2c-tools noch nicht installiert haben , öffnen Sie bitte die Konsole und geben Sie folgendes ein: root@ raspberrypi:/# apt-get install i2c-tools Danach geben Sie folgendes Kommando ein: root@ raspberrypi:/# i2cdetect –y 1...

  • Seite 12: Uart Demo

    Sie aber UART benutzen können muss diese Funktion ausgeschaltet werden. Verbinden Sie den eingebauten UART zu USB Port per mini USB Kabel mit einem PC. Öffnen Sie die Konsole und führen Sie folgendes Kommando aus: pi@raspberrypi ~/EXP500/UART/wiringPi $ sudo ./UART wiringPi Programm: pi@raspberrypi ~/EXP500/UART/python $ sudo ./uart.py python Programm: Starten Sie das Serielle Monitor Programm.

  • Seite 13: Installation Der Bibliotheken Für Rpi

    EXP500 5. Installation der Bibliotheken für RPi Um unsere API Beispiele zu benutzen , werden Bibliotheken benötigt die manuell installiert werden sollten. bcm2835 Bibliothek wiringPi Bibliothek 5.1 Installieren der WiringPi Bibliothek Hier klicken um die WiringPi Bibliotheken herunter zu laden, andernfalls können Sie die neuste Version der Bibliotheken auch von der WiringPi Webseite laden: https://projects.drogon.net/raspberry-pi/wiringpi/download-and-install/...

  • Seite 14: Installieren Der Python Bibliothek

    EXP500 5.3 Installieren der Python Bibliothek Python Bibliotheken für Raspbian ( enthält RPi, GPIO und spidev Installationspakete. Siehe: https://pypi.python.org/pypi/RPi.GPIO https://pypi.python.org/pypi/spidev ) und bekommen Sie es per apt-get Kommandos. Bitte beachten Sie das Ihr Raspberry Pi mit dem Netzwerk verbunden sein sollte wenn Sie das Kommando apt-get benutzen um eine Bibliothek zu installieren.

  • Seite 15: Konfigurieren Der Schnittstellen

    EXP500 5.4 Konfigurieren der Schnittstellen (Vor dem Ausführen der API Codes die wir anbieten sollten Sie die Kern Treiber der Schnittstellen starten. In der System Image-Datei sind beide, I2C und SPI standartmäßig auf "Enable" eingestellt, aber der Serielle Port ist immer noch im "Debug per Konsolen Funktion" Modus.) 1.
  • Seite 16 EXP500 2. Erlauben der Seriellen Funktionen. Der Serielle Port des RPi ist standartmäßig auf den Debuggen per Konsolen Modus eingestellt. Wenn Sie die Seriellen Port Dienste als normalen IO benutzen wollen, müssen Sie die Einstellungen des RPi verändern. Wen die Debug per Konsolen Funktion abgeschaltet ist, können Sie nicht auf das RPi Board per Seriellen Port zugreifen.

  • Seite 17: Support

    EXP500 6. Support Wir sind auch nach dem Kauf für Sie da sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 98469 – 66 (11- 18 Uhr) Für weitere Informationen besuchen Sie unsere Website:...
