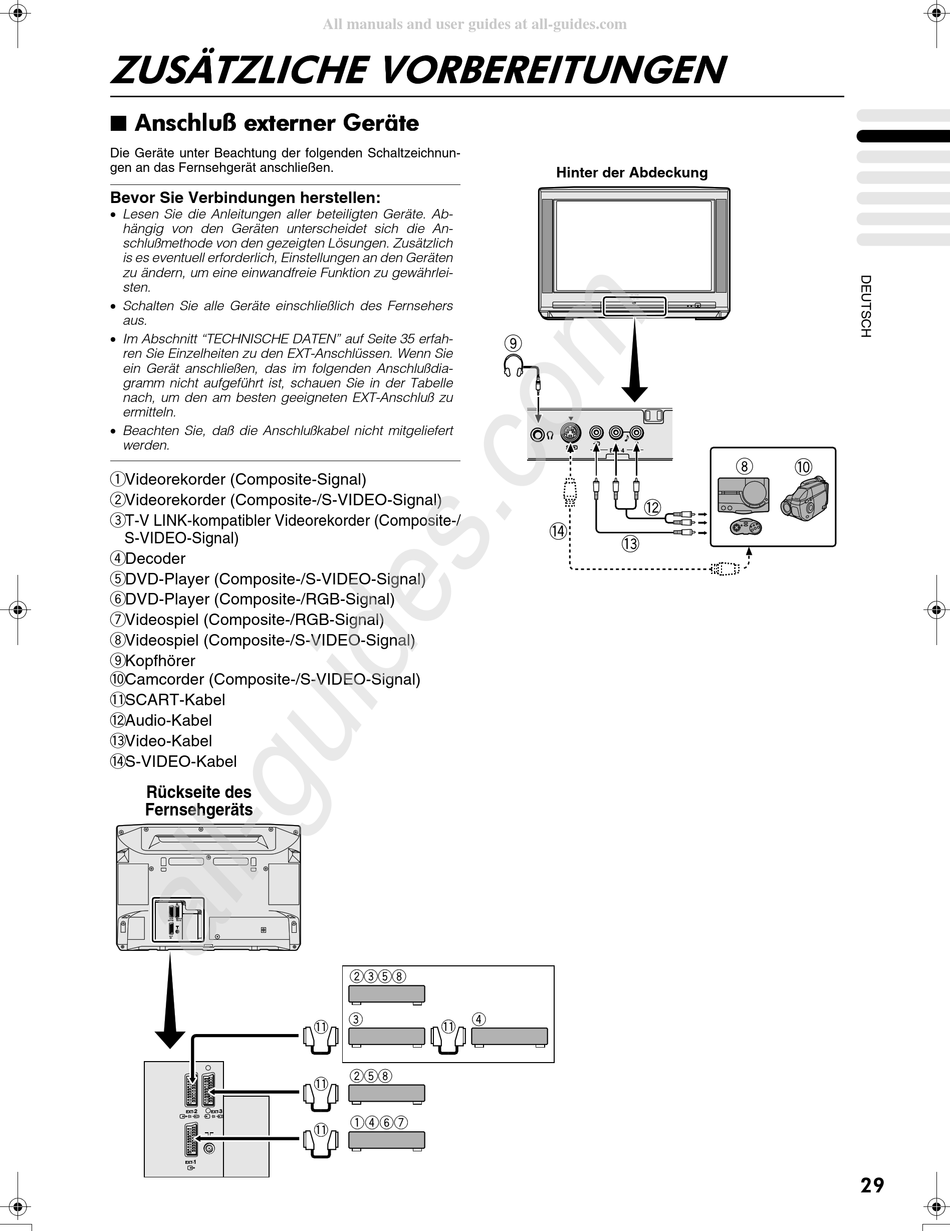

ZUSÄTZLICHE VORBEREITUNGEN ZUSÄTZLICHE VORBEREITUNGEN ZUSÄTZLICHE VORBEREITUNGEN ZUSÄTZLICHE VORBEREITUNGEN
Anschluß externer Geräte Anschluß externer Geräte Anschluß externer Geräte Anschluß externer Geräte
I I I I
Die Geräte unter Beachtung der folgenden Schaltzeichnun-
gen an das Fernsehgerät anschließen.
Bevor Sie Verbindungen herstellen:
• Lesen Sie die Anleitungen aller beteiligten Geräte. Ab-
hängig von den Geräten unterscheidet sich die An-
schlußmethode von den gezeigten Lösungen. Zusätzlich
is es eventuell erforderlich, Einstellungen an den Geräten
zu ändern, um eine einwandfreie Funktion zu gewährlei-
sten.
• Schalten Sie alle Geräte einschließlich des Fernsehers
aus.
• Im Abschnitt "TECHNISCHE DATEN" auf Seite 35 erfah-
ren Sie Einzelheiten zu den EXT-Anschlüssen. Wenn Sie
ein Gerät anschließen, das im folgenden Anschlußdia-
gramm nicht aufgeführt ist, schauen Sie in der Tabelle
nach, um den am besten geeigneten EXT-Anschluß zu
ermitteln.
• Beachten Sie, daß die Anschlußkabel nicht mitgeliefert
werden.
1
Videorekorder (Composite-Signal)
2
Videorekorder (Composite-/S-VIDEO-Signal)
3
T-V LINK-kompatibler Videorekorder (Composite-/
S-VIDEO-Signal)
4
Decoder
5
DVD-Player (Composite-/S-VIDEO-Signal)
6
DVD-Player (Composite-/RGB-Signal)
7
Videospiel (Composite-/RGB-Signal)
8
Videospiel (Composite-/S-VIDEO-Signal)
9
Kopfhörer
0
Camcorder (Composite-/S-VIDEO-Signal)
-
SCART-Kabel
=
Audio-Kabel
~
Video-Kabel
!
S-VIDEO-Kabel
Rückseite des
Fernsehgeräts
EXT- 2 EXT- 3
S
EXT- 1
2 3
EXT- EXT-
S S
1
EXT-
All manuals and user guides at all-guides.com
Hinter der Abdeckung
29
