INSTALLATION UND EINSTELLUNG
DE

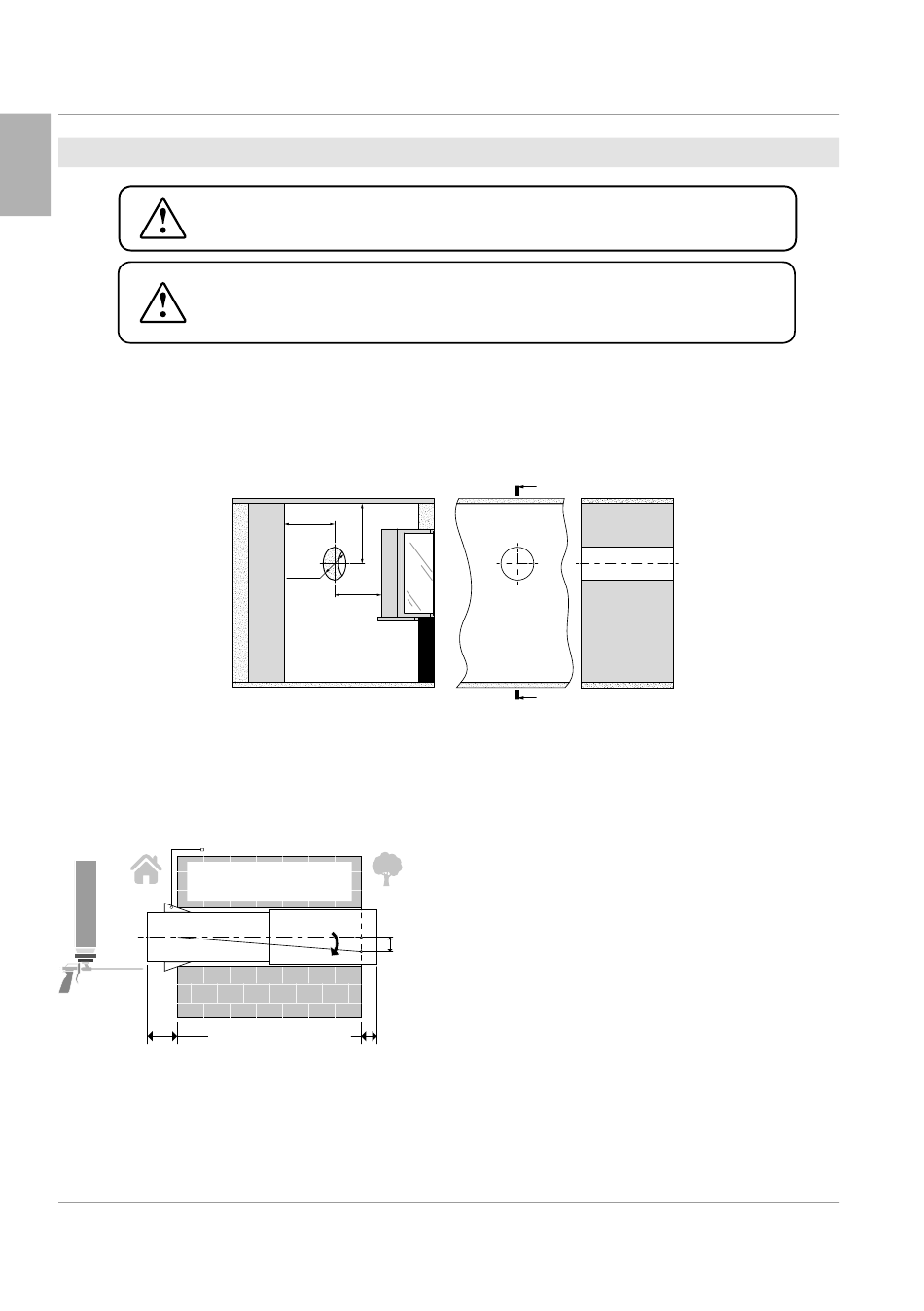

1. Bereiten Sie die Runde Öffnung für den Kern in der Außenwand vor. Die Größe der Öffnung ist auf der
nachstehenden Abbildung veranschaulicht.
Bei der Vorbereitung der Öffnungen für den Kern wird empfohlen, die Anordnung des
Versorgungskabels und der weiteren, erforderlichen Kabel vorzubereiten. Mithilfe der mitgelieferten
Kartonschablone kennzeichnen Sie die relative Lage der Öffnungen der Rohrleitung und der
Austrittspunkte des Kabels.
2. Legen Sie die Luftrohrleitung in die Wand ein. Verwenden Sie zur Erleichterung der Installation die
mitgelieferten Montagekeile. Das Ende der Luftleitung muss auf die Entfernung A hervorstehen, welche
die Installation des äußeren Lüftungshaube ermöglicht. Der Abstand A ist in den Hinweisen für die
Installation der Lüftungshaube angeführt.
MACHEN SIE SICH VOR DER MONTAGE DES PRODUKTES EINGEHEND MIT
DER BENUTZERANLEITUNG BEKANNT.
BLOCKIEREN SIE DEN LUFTKANAL DER INSTALLIERTEN EINHEIT NICHT
MIT DEM STAUB DER SICH ANSAMMELNDEN MATERIALIEN WIE GARDINEN,
STOFFJALOUSIEN ETC., DA DIES DIE ZIRKULATION DER LUFT IM RAUM
min 300
ø 180
min 300
Montagekeil
Füllen Sie die Lücken zwischen
der Wand und der Öffnung
mit Montageschaum aus.
A
8 mm
BEHINDERT.
A
A
Bringen Sie den Luftkanal in die Wand ein, wie auf der
Abbildung links veranschaulicht. Montieren Sie den
Luftkanal mit einer Mindestneigung von 3 mm
abwärts in Richtung zur Straße.
An der Außenseite der Wand muss das Ende der
Luftrohrleitung bis zu einer Entfernung hervorstehen,
min
welche die Installation der äußeren Lüftungshaube
3 mm
ermöglicht.
Die Entfernung A ist in der Installationsanleitung des
Ventilationsabsaugers angeführt. Die Länge des
Luftkanals kann vor und nach seiner Fixierung in der
Wand geändert werden. Im ersten Falle berechnen
Sie die gewünschte Länge vor der Montage und im
zweiten Falle vergessen Sie nicht, dafür zu sorgen,
dass Sie nach der Installation Zugang zum
Schneiden der Länge des Luftkanals haben.
22
A-A
