PRINZIP DES KONZEPTS UND FUNKTION
DE

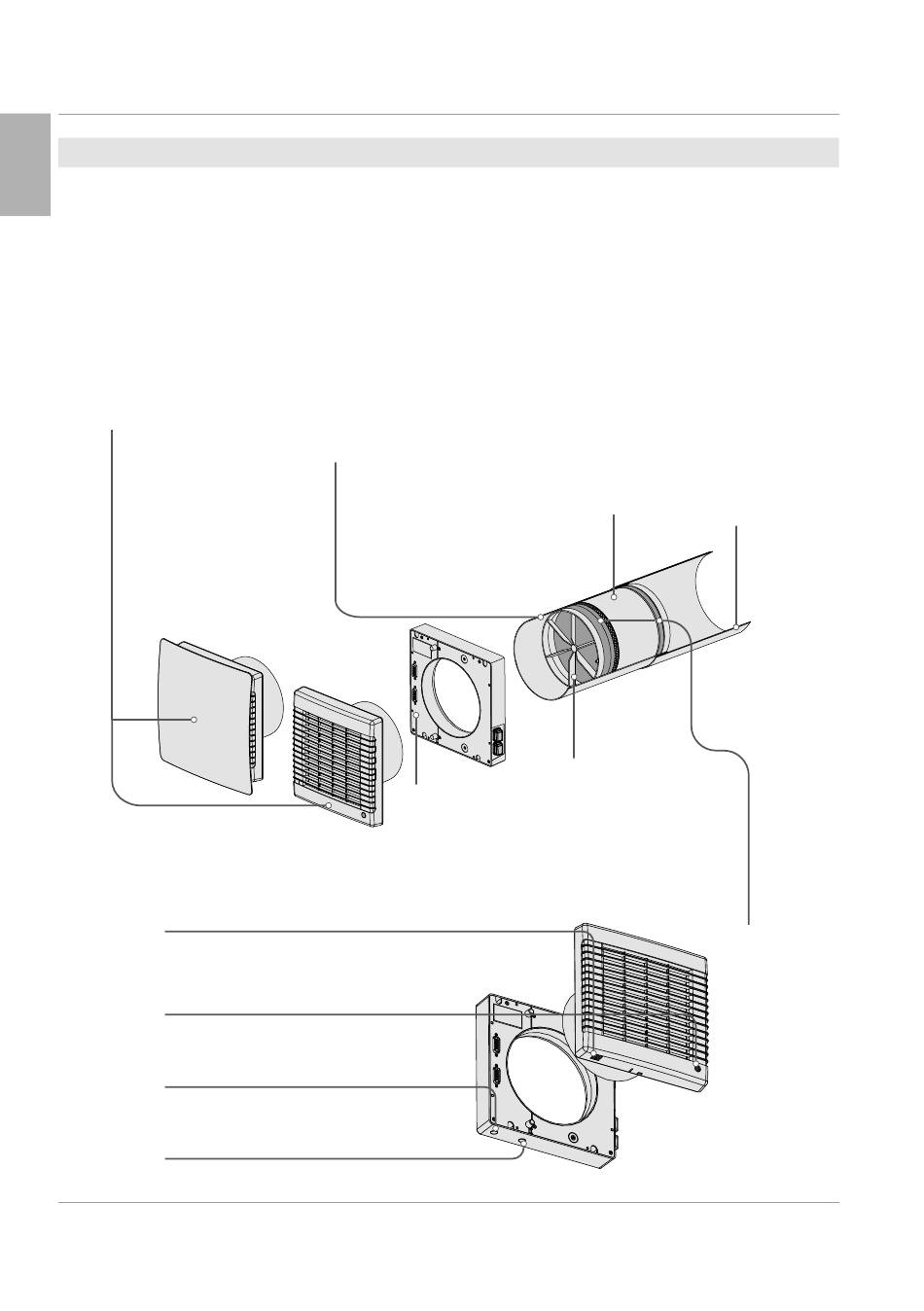

Der Ventilator besteht aus der Inneneinheit mit einem dekorativen, vorderen Paneel, der
teleskopischen Luftleitung und der äußeren Lüftungshaube. In der inneren Rohrleitung des
teleskopischen Luftkanals sind zwei Filter, zwei Gleichrichter der Luftströmung und ein keramischer
Regenerator installiert. Die Luftfilter sind zur Reinigung der Zuluft und zur Verhinderung des
Eindringens von Fremdkörpern in den Wärmetauscher und in den Ventilator bestimmt.
Der keramische Regenerator nutzt die Wärmeenergie der abgeleiteten Luft zur Erwärmung der
zugeführten Luft. Das im Innern des Regenerators verlegte Kabel ist so gestaltet, dass es den
Regenerator aus der Luftrohrleitung herauszieht. Der Wärmetauscher ist mittels eines speziellen
Isolationsmaterials wärmegedämmt. Die äußere Ventilationshaube dient der Verhinderung des
direkten Eindringens von Wasser und anderen Gegenständen in den Ventilator.
Ventilatoreinheit
Er sorgt durch die Rotation des
Ventilators für die Luftströmung. Er
hat ein dekoratives Gitter, das den
Ventilator vor seitens des Raums
eindringenden Fremdkörpern
schützt. Die Einheit des Ventilators
ist mit automatischen Sperren
ausgestattet, die sich öffnen, wenn
der Ventilator in Betrieb ist, und sich
schließen, wenn der Ventilator
ausgeschaltet ist, was die
Rückströmung der Luft verhindert.
Öffnungen des Feuchtigkeitssensors
Sie bieten den Luftkontakt mit dem
Feuchtigkeitssensor, der das Niveau der
Feuchtigkeit im Raum überwacht.
Indikator des Ventilatorbetriebs
Er zeigt den Betriebszustand des Ventilators
an.
Indikator des Filterwechsels
Er zeigt den Bedarf des Filteraustausches
an.
Empfänger des IR-Signals und Lichtsensor
Er dient dem Empfang des Signals aus der Fernbedienung und der
Bestimmung des Beleuchtungsniveaus für das Ein-/Ausschalten des
Nachtmodus.
LÜFTUNGSANLAGE
Innere Luftrohrleitung
Innenteil der teleskopischen
Rohrleitung.
Keramischer Regenerator
Er gewährleistet die Entsorgung
der in der Absaugluft enthaltenen
Wärmeenergie zur Erwärmung der
zugeleiteten Luft.
Gestelleinheit
Sie wird als
Installationsbox für die
Installation der Einheit des
Ventilators an der Wand
und den Anschluss des
Ventilators an das Netz
verwendet.
20
Außenkanal
Außenteil der
teleskopischen
Rohrleitung.
Gleichrichter der
Luftströmung
Er verhindert
Turbulenzen der
Luft im Innern des
Ventilators.
Filter
Er reinigt die durch den
Ventilator strömende Luft
von Staub und
Fremdkörpern und
verhindert obendrein die
Kontaminierung des
Regenerators.
