DALAP ZEPHIR Gebrauchsanweisung Seite 9

3. Entfernen Sie die Montageplatte, um Zugang zur Schalttafel zu erlangen. Es ist erforderlich, den Ventilator und
DE
weitere Ventilatoren an die Spannungsversorgung anzuschließen, wie im Teil „Anschluss an das elektrische Netz"
angeführt.

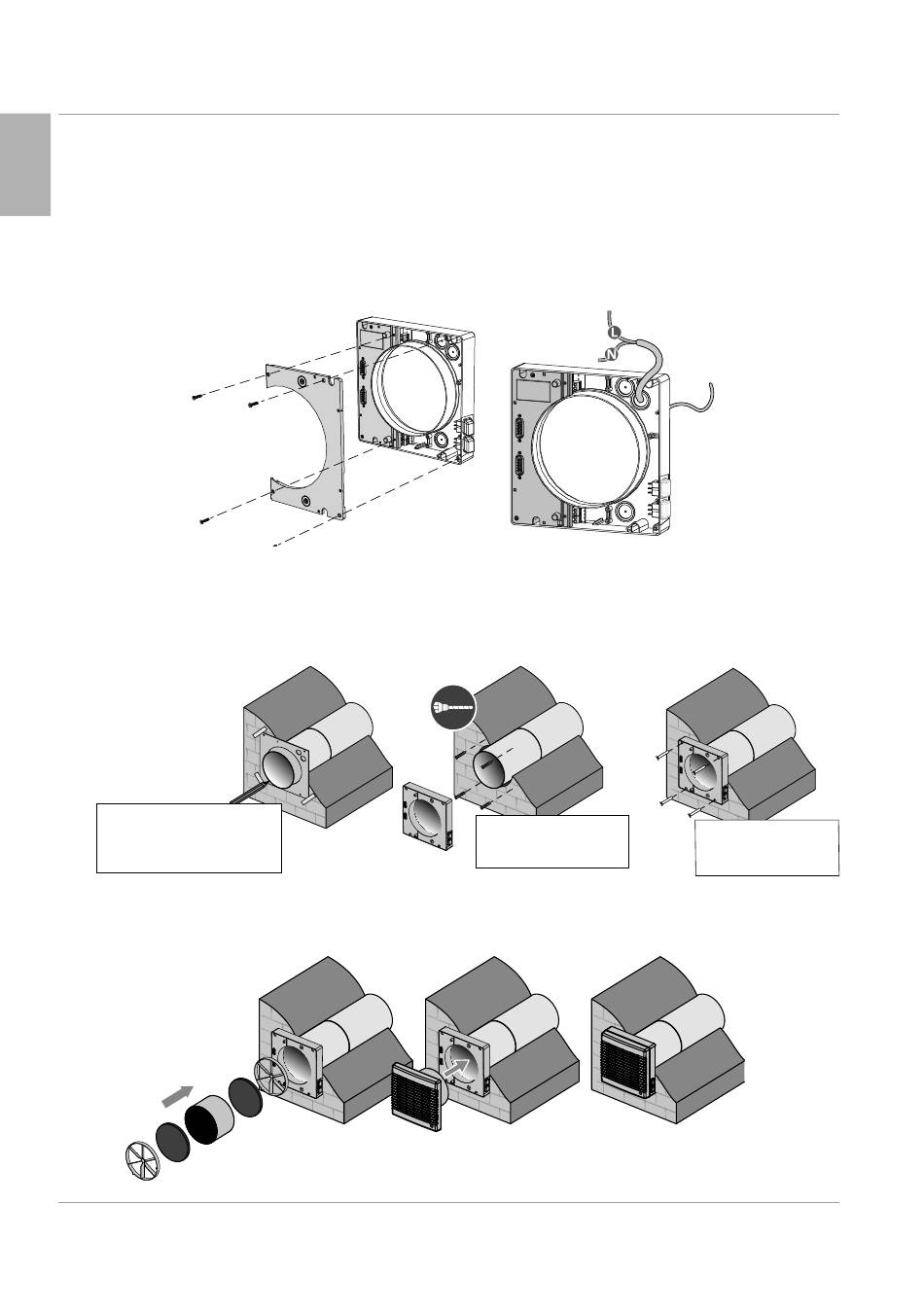

Sofern Sie die Montageplatte demontieren wollen, schrauben Sie die vier selbstschneidenden Schrauben heraus, wie
auf der nachstehenden Abbildung veranschaulicht. Trennen Sie anschließend die Montageplatte von der Einheit und
drücken Sie sie beiseite, um den Zugang zur Schalttafel zu ermöglichen. Vermeiden Sie hierbei heftige Bewegungen,
um eine Beschädigung der Verbindungskabel zwischen der Schalttafel und der Montageplatte zu verhindern. Trenne
Sie die Montagplatte von der Lüftungseinheit durch das Trennen der beiden Stecker.
Montieren Sie die Einheit der Montageplatte in umgekehrter Reihenfolge an. Installieren Sie vorsichtig die Kabel.
4. Kennzeichnen Sie mithilfe der beiliegenden Kartonschablone die Öffnungen zur Befestigung des Ventilators, wie
auf der nachstehenden Abbildung dargestellt. Bohren Sie die Öffnungen aus und schieben Sie die Dübel ein.
Montieren Sie die Einheit der Montageplatte an die Wand und befestigen Sie die Einheit beim Verlegen der darunter
befindlichen Abdichtung mit selbstschneidenden Schrauben aus dem Montageset. Montieren Sie die Montageplatte
mit den Steckern zurück an ihrem Ort und sichern Sie sie mit vier Schrauben.
Legen Sie die Montageschablone an
Nehmen Sie die Montage-
die Wand und markieren Sie die vier
schablone ab, bohren Sie Legen Sie die Montageplatte
Öffnungen für die Expansionsanker
die Öffnungen aus und legen an die Wand und schrauben
sowie die Öffnungen für die
Sie die Expansionsanker ein. Sie sie an der Wand fest.
Verlegung des Kabels.
5. Montieren Sie den Gleichrichter der Luftströmung, den Filter, den keramischen Regenerator, noch einen Filter und
noch einen Gleichrichter der Luftströmung in der teleskopischen Rohrleitung. Danach montieren Sie die
Lüftungseinheit an die Einheit der Montageplatte.
Gleichrichter
der Luftströmung
Filter
Keramischer Wärmetauscher
Lüftungseinheit
Filter
Gleichrichter der Luftströmung
23
