6.3 Induktionsschleifendetektor VEK MNST1/2/3/4

Der Induktionsschleifendetektor VEK MNST1/2/3/4 ist ein System zur induktiven Erkennung von
Fahrzeugen. Dabei können bis zu 4 Induktionsschleifen ausgewertet werden:
Tabelle 3: Anschlussbelegung VEK MNST1/2/3/4
Induktionsschleifendetektor
Schleife Kanal
Anschluss X3/Pin
Anschluss X4/Pin
Um den Steckplatz für den Detektor zu aktivieren muss der Parameter P.803 auf 0400
eingestellt werden.
FEIG ELECTRONIC GmbH
Montageanleitung
VEK MNST1
1
1.1-1.2
-

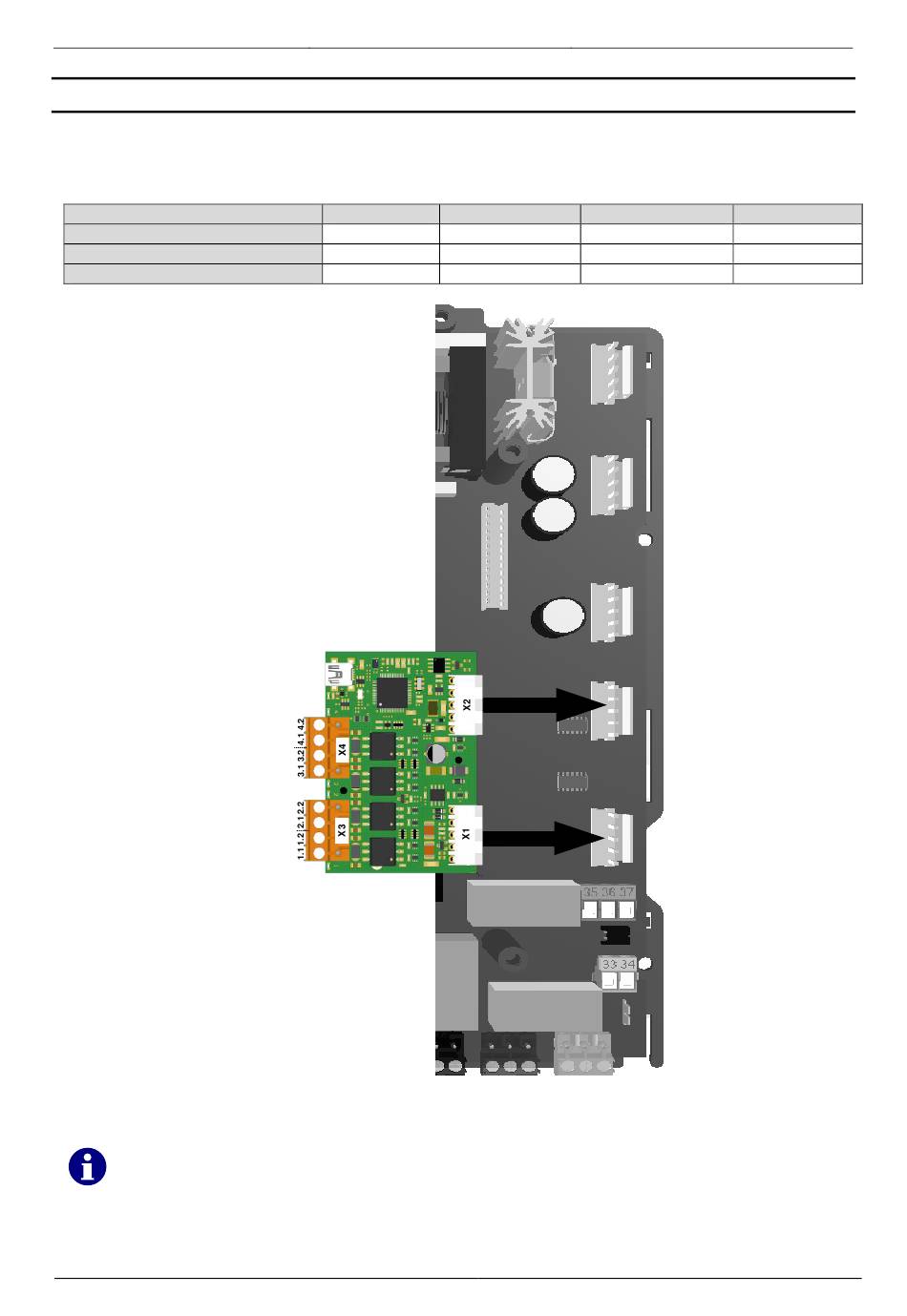

Abbildung 36: Anschlussbeispiel am VEK MNST4
Seite 60 von 113
VEK MNST2 VEK MNST3
2
2.1-2.2
- 3.1-3.2
TST_FUxF-A-C-F_Montageanleitung_DE_15.docx
FUF2 / FU3F-A/-C/-F
VEK MNST4
3 4
- -
4.1-4.2
