Schulung Elite Connect 30-31 Januar 2020 Sibo Fluidra Netherlands BV
•

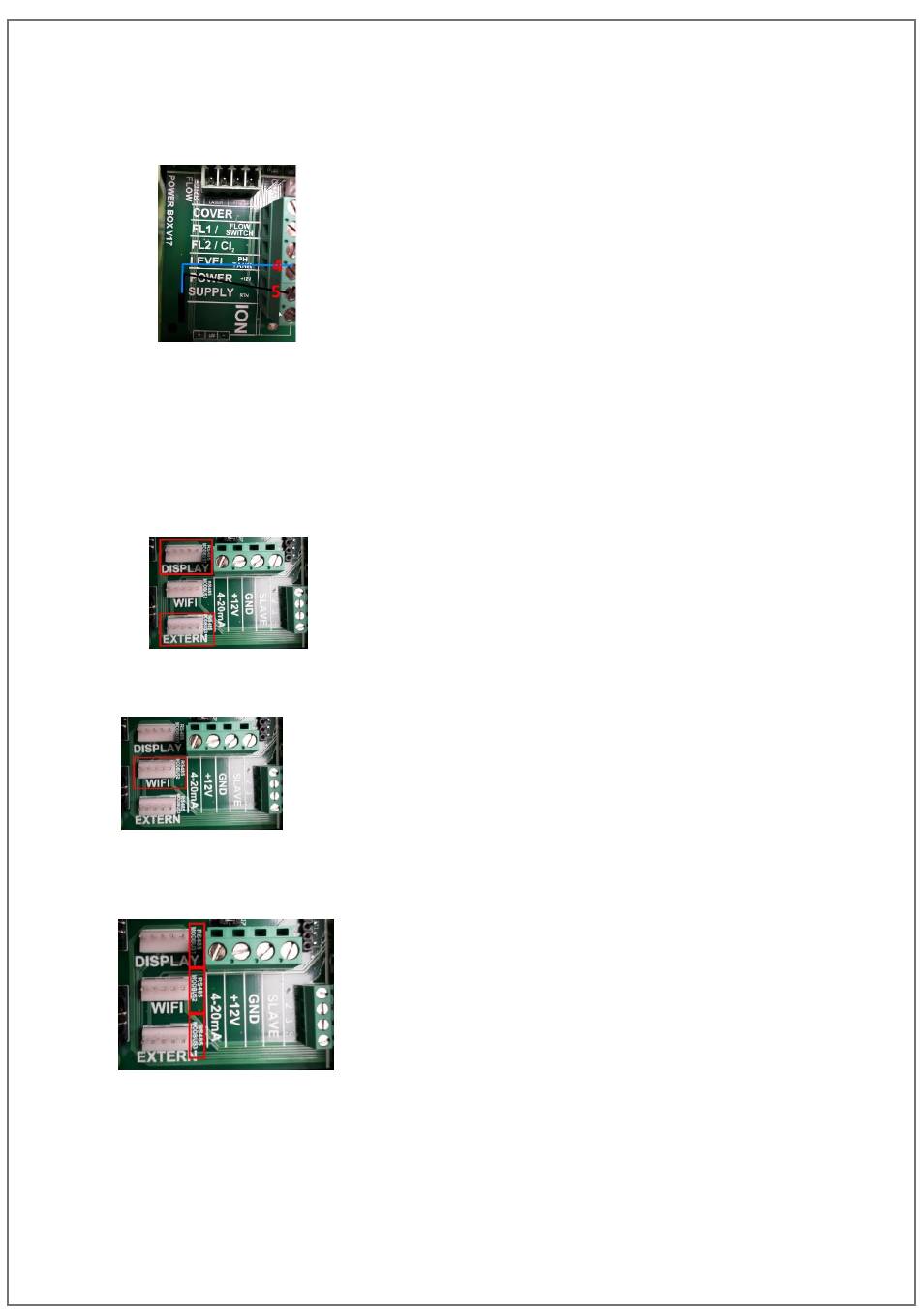

Anschluss eines Füllstandssensor von einem pH/Chlor Tank
1) Schließen Sie den Füllstandssensor an die Kontakte (4) und (5) an, die als (4) " Level pH tank " und (5)
"Power supply + 12V" bezeichnet werden
•
Anschluss eines extern Display oder eines 2ten Display
Um das Display an einem anderen Ort zu installieren, ist ein Displayhalter (optional) erhältlich.
1)
Bringen Sie die Abdeckplatte an der Stelle an, an der das Display normalerweise montiert ist.
2)
Schließen Sie das Display über das Displayhalterkabel an die Buchse „Display" an. Diese befindet sich rechts
unten am Gerät.
3)
Über diesen Displayhalter kann auch ein zweites Display angeschlossen werden. Schließen Sie das zweite
Display über das Kabel vom Displayhalter an den externen Kontakt an. Dieser befindet sich rechts unten am
Gerät.
•
Anschließen eines WLAN- oder Ethernet-Moduls
Verbinden Sie das WiFi / Ethernet-Modul mit dem "WiFi" -Kontakt. Dieses befindet sich rechts unten am Gerät.
•
Anschließen von Modbus
Verbinden Sie den Modbus über ein RS485-Kabel mit dem Kontakt „Extern". Dieser befindet sich rechts unten
am Gerät.
Montage und Anschluss der Sugar Valley-Einheit.
8
